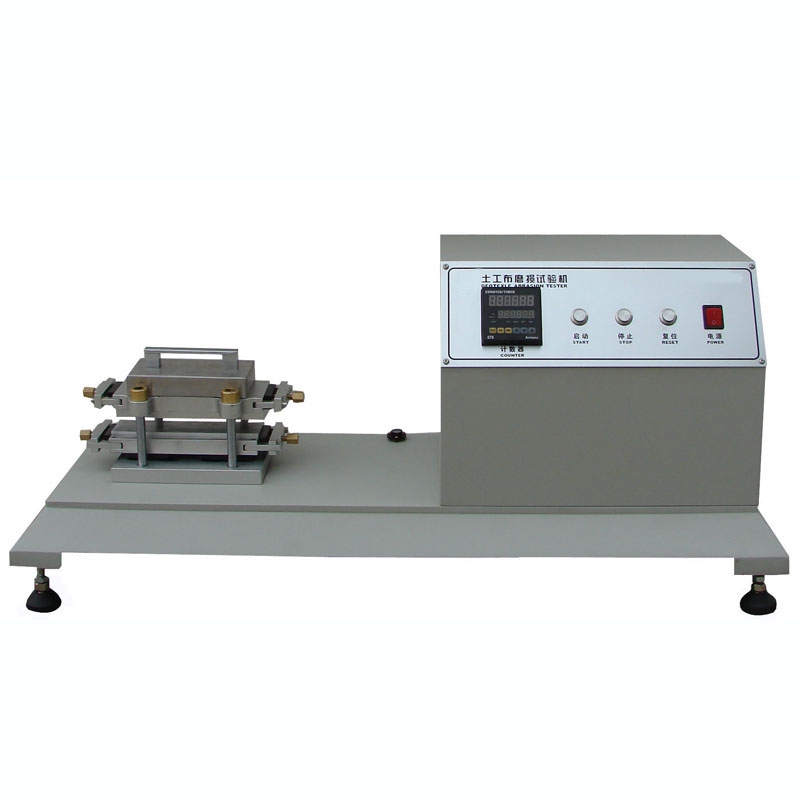

【適用范圍】：將式樣固定在試驗臺上，在規定的壓力與摩擦動作條件下，用具有規定表面特性的磨料與之摩擦，最后測試式樣摩擦前后的拉伸強力，以強力損失的百分率來描述式樣的耐磨損性能，主要用于機織土工布、非織造土工布及其相關產品的抗磨損性能的測定。
【符合標準】：GB/T17636《土工布及其有關產品——抗磨損性能的測定砂布/滑塊法》。
【技術參數】：
1、上平板尺寸：50mm×200mm
2、下平板尺寸：50mm×200mm
3、往復行程：25±1mm
4、頻率：90次/分鐘
5、試樣壓重：6±0.01（Kg）
6、磨擦次數：1 - 99999次
7、推薦磨料：P100棕剛玉干磨砂布
8、外形尺寸：925×280×340（mm）
9、重量：45Kg
10、電源：Ac220V 50Hz
11、功率：120W
【標準配置】：主機、配重砝碼、干磨砂布
【試驗步驟】：
1、從試驗室樣品中每個被試方向剪切5塊大樣，尺寸為50×600mm±1mm，每塊大樣的兩端編號后，沿橫向剪為兩個長為300mm的試樣，一個用作為摩擦試樣，另一個用作為強力比較參照試樣。對機織土工布，大樣尺寸為60mm×600mm±1mm。
2、在標準大氣中進行調濕。
3、 將已調濕過的試樣放在靜止的上平板上，在平板的兩端用夾具將試樣夾緊，將磨料放在可往復運動的下平板上，用夾具在平板的兩端夾緊。
4、 將上平板放在下平板上，試樣和磨料對齊。
5、 對上平板施加包括上平板重量在內共（6±0.01）Kg的荷重。
6、 開啟磨損試驗儀，以90次/min的頻率進行摩擦。
7、 以規定的頻率摩擦750次，或者直到試樣磨穿，如果試樣在規定的周期之前磨穿， 需報告試樣磨穿和試樣磨穿時的次數。
8、 如果試樣或磨料在夾具里產生滑移，舍棄試樣，進行調整后試驗另一塊試樣。
9、 每次試驗后更換磨料。按GB/T 3923.1標準規定，分別對參照樣和磨損樣進行拉伸試驗，以測定每組試樣的強力損失百分率。
