PTT
纖維
聚對苯二甲酸丙二醇酯纖維
PTT纖維介紹
PTT纖維是聚對苯二甲酸丙二醇酯纖維的簡稱，是由美國Shell Chemical公司于1995年研制成功，是以對苯二甲酸和1，3丙二醇為原料生產的高品質聚酯纖維，其商品名為Corterra。
PTT纖維的結構---

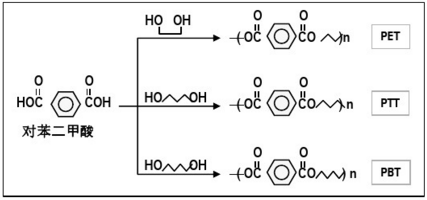

PTT是由1，3-PDO與對苯二甲酸縮聚而成的聚對苯二甲酸丙二醇酯，其分子結構示意式為：

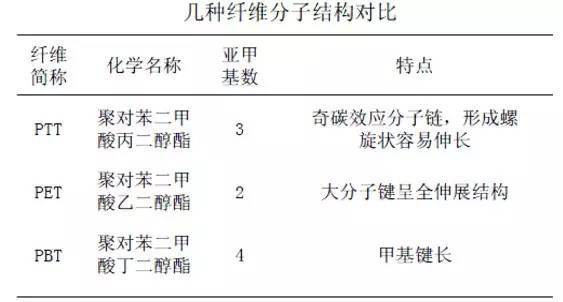

PTT是一種芳香族聚合物，一般以1，3-丙二醇(PDO)和對苯二甲酸(TPA)為原料經熔體縮聚制成，在工業生產中采用熔體擠出紡絲法生產各類長絲和短纖維，其重要原料PDO的生產采用生物酶催化法制備，使PTT的生產成本得到下降。PTT纖維與PET、PBT的結構對比：
PTT纖維的性能---
1
良好的拉伸回彈性
PTT 的大分子奇碳結構決定了該纖維具有高彈性和良好的彈性回復率。就拉伸纖維而言，PTT 纖維的相對斷裂強度比PET ( 滌綸) 要低20%~30%。試驗表明：當斷裂伸長為25% 時，PTT 纖維的相對斷裂強度為3~3.5cN/ tex，但比羊毛或棉花要高，故與棉和毛混紡時可提高混紡紗的強度。PTT 纖維的另一個突出優點是具有優異的拉伸回彈性。
△從實驗測得的PTT與其他3種纖維回彈性對比數據
從上表可以看到拉伸20%時PTT纖維的急彈性回復率可達到82%，保持15min后其伸長形變幾乎回復到零，總彈性回復率幾乎達100%，而PA、PBT、PET 3 種纖維總彈性回復率分別為80%、70% 與44%。即使做十次拉伸循環，PTT 纖維仍顯示優良的回彈性，不僅高于聚酰胺纖維( 錦綸) 更遠高于其它聚酯纖維。
2
優良的染色性能
與PET纖維相比較，PTT纖維具有顯著的易染性是其突出的優點之一。這是因為PTT纖維的玻璃化溫度為50~55℃，能在無載體的情況下常壓沸染。同時在相同的染色溫度下染料在PTT中的滲透深度明顯高于PET，而且色澤均勻，堅牢度高，與毛、蠶絲等蛋白質纖維混紡織物可用共浴一步法染色，

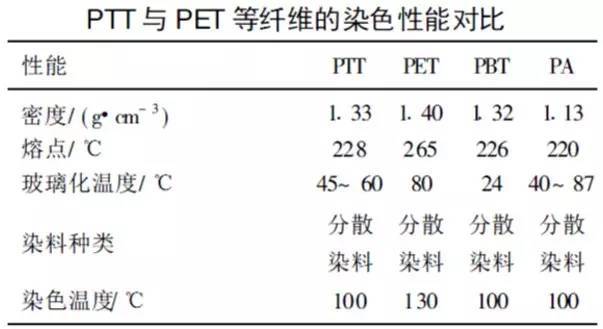

△PTT與PET等纖維的染色性能比較
3
纖維具有高度的蓬松性
由于PTT纖維特殊的分子鏈構象和優異的拉伸回彈性，因此采用熱空氣卷曲變形工藝能制得高度蓬松的BCT地毯用紗。同時PTT 纖維手感改變了PET纖維較硬感覺，不用堿減量進行染整處理就能達到細旦PET纖維的效果，制成織物手感柔軟舒適，優于PA (錦綸)。
4
其他性能
PTT纖維除了具有特別優異的柔軟性和彈性回復性，還具有優良的抗折皺性和尺寸穩定性，耐氣候性、抗污性能、易染色性以及良好的屏障性能，能經受住γ射線消毒，并改進了抗水解穩定性，因而它可用于開發高級服飾和功能性織物。由它制作的服裝穿著舒適，觸感柔軟，易洗、快干、免燙，符合人們生活快節奏的要求；同時，PTT纖維不僅其拉伸回復性、耐污性與錦綸66相當，而且其蓬松性與彈性、低靜電、耐磨性及低的吸水性均優于錦綸。
PTT纖維的應用---
1
服用PTT纖維
PTT纖維具有比滌綸、錦綸、維綸更為優異的性能。PTT纖維較PET纖維模量和斷裂強度低，剛性減弱，柔性增強，斷裂伸長率和卷曲收縮率均大于PET和PA，是除氨綸外延伸率、彈性最好的一種纖維。還有優良的抗皺性、尺寸穩定性、耐候性電氣性能、機械制作性能、容易染色和良好的屏障效應等特性。服用PTT織物主要用來制作運動服、成衣。由它制作的服裝穿著貼身舒適，活動自如，觸感柔和、快干、免燙，十分符合現代人們個性化生活的要求。日本旭化成用100%的PTT制成的服裝已進入市場。
2
裝飾用PTT纖維
PTT用作化纖地毯原料，其性能卓越，它具有良好的彈性回復、耐污、低靜電、耐磨性、蓬松性和低吸水性均可代替PA材料用于地毯，同時還具有PET及PP優良的抗污染及抗靜電能力。目前美國Shell公司已成功推出商品名為Corterra的地毯用PTT纖維，PTT纖維已成為一種競爭力很強的地毯用纖維。PTT纖維有良好的染色性、回彈性、抗污性、可回收性等綜合優點，將會在眾多化學纖維中勝出，例如在窗簾、床上鋪墊物、蚊帳、沙發罩、桌布、玩具、汽車用內裝飾等表面裝飾品市場中有很大的發展前景和良好的經濟效益。
結束語
聚酯纖維是合成纖維中應用最廣、生產量最大的品種。聚酯纖維新品種中最值得關注的是PTT纖維，PTT的斷裂伸長率大于除氨綸以外的所有合成纖維。PTT纖維集PET和PA的優點于一身，是聚酯纖維的新寵。預計PTT纖維的生產成本比PA纖維低35%~40%，高于PET纖維生產成本20%以內。PTT用作工程塑料其性能明顯優于PET、PBT和PA等，特別適合于生產薄膜和包裝容器。其單體1，3-PDO我國可以自行生產， 日前應盡快掌握PTT核心技術，加快研究和開發PTT的步伐，以滿足我國對PTT日益增長的需求。業內專家預測，PTT將成為21世紀世界主要的新型纖維品種。
文章整理：
織物強力機 http://www.zhiwuqiangliji.com
