一、實驗測試儀器

1、落錘式織物撕裂強力測試儀，包含以下性能

①、夾口距離設置為100 ±1 mm

②、在測試時能記錄布樣撕裂時的力，并提供平均值

③、100 ±10 mm/min恒定速率的拉伸

2、夾具，包含兩對夾口，夾口的中心點與拉伸方向在一條直線上，前面夾口的邊緣與拉伸方向成直角，夾面在同一平面上，夾口應能支撐住布樣而不使布樣滑移，夾口寬度以75mm為宜，但不能低于布樣的寬度。

3、切取布樣的設備，按如圖A尺寸切取布樣的適宜的模板

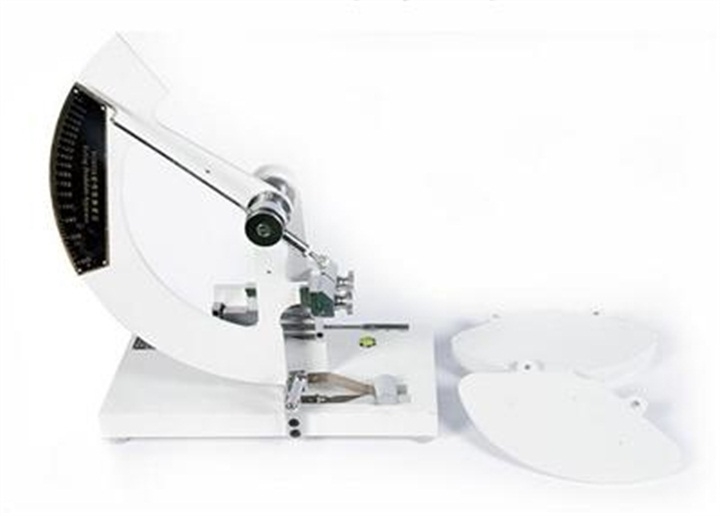

【手動式撕破強度測試儀】

適用范圍：

用于各種機織物的抗撕裂強力的測定（Elmendorf埃爾門道夫法），用于檢測紡織品、機織物、非織造布、涂層織物的沖擊撕破強力，也可用于絲綢、棉布、各種紙張、紙板及單層和多層瓦楞紙板的耐破強度測試。

技術規格:

A、 機械式，指針顯示

B、 測試范圍：400，800，1600，3200&6400gms(配重可選)

C、 測試精度：±0.5%

D、 增加砝碼能快速改變測試容量

E、 擺錘還原-手動

F、 樣品夾具：手動或者氣動可選

G、 配重和校準砝碼可選

H、 外形尺寸：483MM*229MM*539MM

I、 重量：14.3KG

二、平衡和測試條件

預處理、平衡和測試條件按ISO 139所指定的氣候條件

三、測試布樣的準備

1、常規

每塊布樣應剪取兩組測試布樣，一組經向和一組緯向，也可用方向的相應名稱，如長和橫向；每組應包含至少5塊測試布樣，或更多，按條款5或附錄B，每兩塊測試布樣應不含有相同的經向或緯向紗支，也不能在距布邊150 mm內取樣

2、布樣的剪取

對于機織物，每塊布樣的長的邊應平行于織物的經向或緯向。對于長邊平行于經向的測試布樣，其撕裂的方向為“穿過緯向”，對于長邊平行于緯向的測試布樣，其撕裂的方向為“穿過經向”

3、尺寸

測試布樣（如圖A）為長200 ±2 mm及寬50 ±1 mm的矩形條，在寬度的中央切一長度為100 ±1 mm的切口，在未端離未切口邊25 ±1 mm處作一標記，為完成測試的標記位置

四、實驗測試程序

1、設定拉力機夾距為100 mm

2、設定拉力機拉伸速率為 100 mm / min

3、測試布樣的固定，將布樣放入夾口中，每個夾口夾一褲腿條，并使切口位于夾口的中央，未有切口的測試布樣保持松弛狀，如圖B，小心以確保布樣的每一褲腿條在夾口中，并使撕力的方向平行于切口，當開始測試時，應避免有預張力存在

4、操作，起動設備，使移動夾口以100 mm/min的速度運動，直至撕裂點到布樣的完成測試標記位置，用牛頓（N）記錄撕力的大小

5、觀察撕裂過程中是否是沿力的方向撕裂，以及是否有紗線從布樣中滑出甚至被撕裂。如果是以下幾種情況，則測試是正確的確良a) 紗線沒有從布樣中滑出；b) 布樣在夾口中沒有滑移；c) 撕裂的過程完全是沿所用力的方向。否則結果應棄去

6、如果五個測試布樣中有三個或更多結果被拒絕，則此方法不適宜。如果允許，應增加測試布樣，雙倍的測試布樣更合適，在這種情況下，結果更易接受

五、測試報告

測試報告應包含以下信息：

1、一般信息

①、對不正常撕裂動作的評論

②、是否是用手工計算平均值或通過電子設備

③、任何與所給程序偏離的情況，特別是是否使用寬幅測試布樣

④、參考ISO 13937 的測試部分和測試日期

⑤、測試布樣的確認以及取樣程序（如有需要）

⑥、測試布樣的數量和被拒絕的數量以及原因

七、測試結果

1、用牛頓（N）記錄經向和緯向的所有平均值，如果只有3或4個測試布樣正確撕裂，分別記錄測試布樣的結果

2、如有要求，用牛頓記錄95%時的置信區間

3、如有要求，在用手工計算的情況下，記錄每個測試布樣在每個方向的撕力最低值和最高值，用N表示。

4、如有要求，有百分數記錄變異系數
