縷紗測長儀，是評價紗線、纖維長絲等線密度技術指標的儀器之一，是由單片機控制的儀器，可以設置最后停止提前1-5圈減速運轉，有效避免沖圈現象，緩啟動、慢停止，啟動和停止平穩無附加張力沖擊、運行噪音低、計圈準確、無沖圈現象、可靠性好故障率低，和單片機設計為一體的電子式計數器，具有實時測速功能，連續無級調速。

縷紗測長儀的檢測過程，是在儀器的程序控制電機帶動紗框旋轉完成的，紗框在牽引試樣轉動時給試樣施加張力，紗線在規定的張力下排序纏繞在紗框上。在儀器機座上裝有電機，電機動力帶動紗框轉動；儀器裝有導紗器，讓試樣按照規定的路徑從試樣管到紗框；儀器裝有張力器、張力調節器用來調節試樣張力在規定的張力值；儀器裝有橫動排紗器，讓試樣有序排列在紗框上。

縷紗測長儀廣泛使用于紡織企業、檢測機構、質檢執法單位和科研機構的中心實驗室。

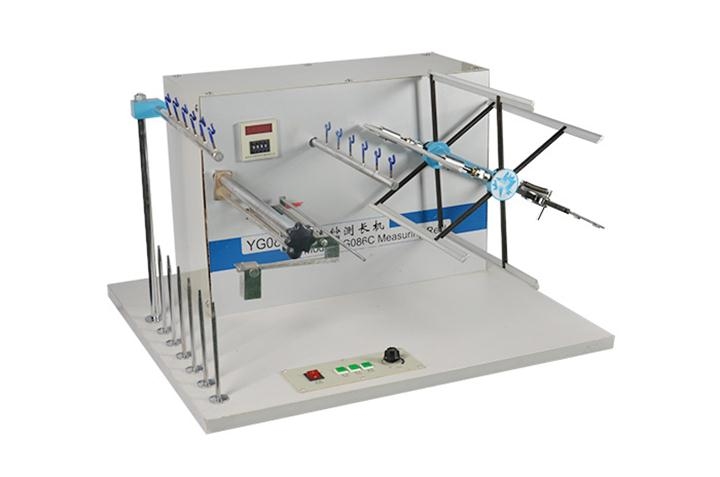

YG086C縷紗測長儀

【儀器用途】

YG086N縷紗測長儀用于將紗管上試樣紗線用紗框搖取縷紗，供紗線的線密度（或支數）的測定及縷紗強度測試。



【適用標準】

GB/T4743-2009 紡織品 卷裝紗 絞紗法線密度的測定



【儀器賣點】

1.傳動機構：步進電機直接帶動紗框轉動，摒棄老舊的皮帶及過橋裝置，使機械部分更加簡化。

2.顯示部分：液晶顯示，一鍵式操作，無需繁瑣按鈕。

3.控制部分：采用單片控制，保證動作準確無誤,成熟的電氣控制模塊，低成本維護費用。

4.電機部分：采用步進電機，更換傳統的單相電機傳動方式，自動調節電機位置，保證紗線框停位準確，相比YG086C縷紗測長儀噪音更低，使用壽命更長。

5.調整部分：采用軟起動方式，延長電機使用、壽命。采用STM32芯片，減少繼電器只數，增強機器的穩定性及抗干擾性。 采用自動定位功能，最后一圈由程序固化控制。



【儀器主要技術參數】

1、可搖動管數 1～6管（可根據客戶需要定制成9管）

2、紗框周長 YG086N 1000±1mm

3、紗框轉速 30～280mm/min無級調速

4、張力范圍 0～100cN

5、圈數預置 2～9999

6、導紗樞動程 35±1.5mm

7、外形尺寸 780×660×480mm(長×寬×高)
