織物拉伸斷裂所應用的主要指標為斷裂強度與斷裂伸長率、斷裂功和斷裂比功等，這些指標與纖維、紗線拉伸斷裂的指標意義相同。
①拉伸斷裂強度與斷裂伸長率測試方法
單軸法：(1)扯邊紗條樣法(Raveled-StripMethod)：將一定尺寸的織物試驗扯去邊紗到規定的寬度，并全部夾入夾持內的一種測試方法，如下圖(a)所示，然后在適宜的強力試驗儀上進行，我國國家標準中可采用三種強力試驗機，等速伸長強力機、等速牽引強力機和等加負荷強力機。但各種強力機都必須在下相同的時間下進行試驗。試驗的平均斷裂時間為20±3s，但毛織物試樣的平均斷裂時間為30±5s。試樣的夾持長度棉、蠶絲、麻類及其混紡織物為200mm，毛織物為100mm，測試時施加于試樣的預加張力按試樣單位面積質量而定。每一樣品的測試次數經、緯向各5條。
(2)抓樣法(GrabMethod)：將一規定尺寸的織物試樣僅一部分寬度被夾入夾鉗內的一種試驗方法，如圖(b)所示。

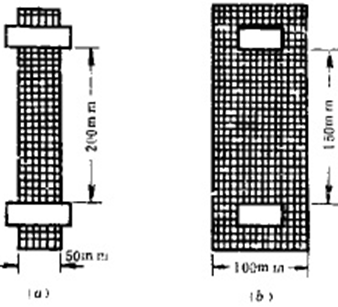

(a)扯邊紗條樣法(b)抓樣法
(3)剪切條樣法(Cut-Stripmethod)：對部分針織物、氈、涂層織物、非織造布等不易扯邊紗或不能抽邊紗，也可不扯邊紗，用剪切條樣法進行試驗，此法將剪切成規定尺寸的織物試樣全部夾入夾鉗內。針織物不宜采用上述矩形試樣作拉伸試驗。因為針織物裁成矩形試樣作拉伸時，會出現顯著的橫向收縮，使夾頭鉗口處產生的剪切應力特別集中，而造成大多試樣在鉗口附近撕斷，影響試驗結果的準確性。試驗表明，以采用梯形或環形試樣為好。梯形試樣如圖(a)所示，試驗時，兩端的梯形部分被鉗口夾持。環形試樣如圖(b)所示，試驗時，兩端是縫合的(圖中虛線處)。這兩種試樣能改善鉗口處的應力集中現象，且伸長均勻性也比矩形試條好。

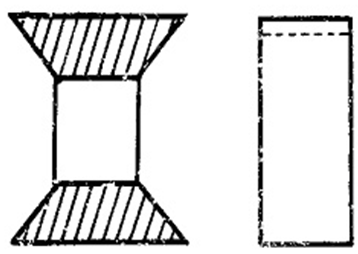

a)梯形試條(b)環形試條(虛線為縫跡)
②織物的拉伸曲線
織物拉伸斷裂曲線的形態與組成該織物的纖維、紗線的拉伸斷裂曲線基本相似。例如天然纖維織物的負荷伸長曲線圖。

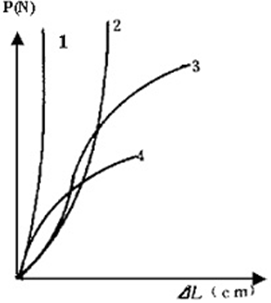

1-麻織物；2-棉織物；3-毛織物；4-蠶絲織物
滌棉混紡織物的負荷伸長曲線圖1-高強低伸滌/棉織物；2-低強高伸滌/棉織物當織物結構不同時，曲線形態會有一定差異。織物拉伸曲線和經緯向的織縮率有關，織縮率越大，表現在拉伸開始階段伸長較大的現象越明顯，例如棉府綢的經緯向拉伸曲線，如圖所示。

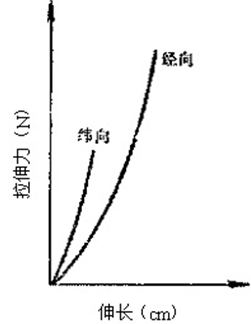

棉府綢織物徑、緯向拉伸圖圖

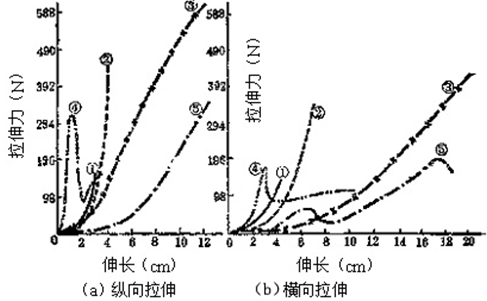

幾種針織物的縱向和橫向拉伸的負荷伸長曲線分別如圖所示。
1-棉漢布；2-棉毛布；3-低強滌綸絲針織外衣(緯編)4-襯經襯緯針織物；5-襯緯針織物
