影響紗線拉伸斷裂強度的主要因素
1．纖維的性能
(1)纖維的長度：長度短于2Lc(Lc為滑脫長度)的纖維，將使紗線強度隨著其含量的增加而下降。如棉纖維短絨率平均增加1%，紗線拉伸斷裂強度下降1%—1．2%。

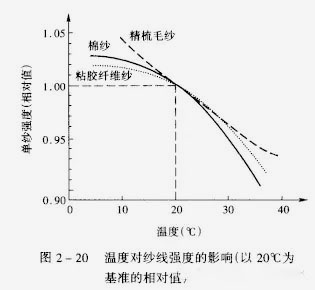

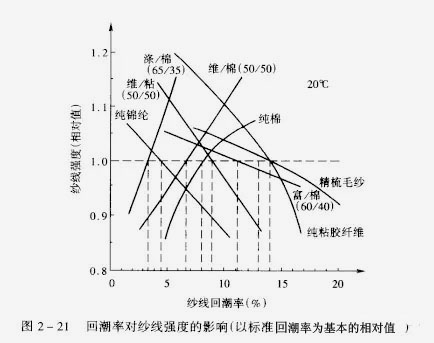

(2)纖維的強度：纖維的相對強度越高，紗線的強度也越高。同時，影響纖維強度的各項因素同樣會表現在紗線上，但因和紗線結構有關，影響又不完全相同。幾種不同紗線的強度受溫度和回潮率的影響，如圖2—20、圖2—21所示。
(3)纖維的細度：纖維較細，較柔軟，在紗中互相抱合就較緊貼，滑脫長度可能縮短，紗截面中纖維根數可能較多，使纖維在紗內外層轉移的機會增加，各根纖維受外力比較均勻，因而成紗強力提高。
(4)其他：纖維的表面性能、卷曲、均勻性、韌性模量等都會對紗線拉伸斷裂強度構成影響。
2．紗線的結構

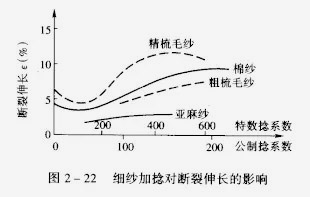

傳統紡紗紗線的結構對拉伸特性和其他特性的影響也是很大的。除了紗線中纖維排列的平行程度、伸直程度、內外層轉移次數等之外，最重要的影響因素是紗線的捻度。傳統紡紗的紗線，隨著捻度增加，開始強度上升，當捻度達到一定程度時又下降，極大值處是臨界捻度(捻系數)。傳統紡紗紗線加捻對斷裂伸長的影響，如圖2-22所示。
股線捻向與單紗捻向相同時，股線強力隨捻度增加逐漸上升而后下降，其規律與單紗加捻時相似。股線捻向與單紗捻向相反時，開始合股反向加捻使單紗退捻而結構變松，強度下降，但繼續加捻時，紗線結構又扭緊，而且由于纖維在股線中的方向與股線方向的夾角變小，提高了纖維張力在拉伸方向的有效分力，股線反向加捻后，單紗內外層張力差異減小，外層纖維的預應力下降，使承擔外力的纖維根數增加。同時，單紗中的纖維，甚至是員外層的纖維，在股線中單紗之間被夾持，使紗線外層纖維也不易滑脫而解體。因而股線強度增加，比合股單紗強度之和還大，達到臨界值時，甚至為單紗強度之和的1．4倍左右，如圖2—23所示。
3．影響紗線拉伸新裂強度的外因
主要是溫、濕度、試樣長度、測試速度及測試儀器的類型。這些因素對紗線拉伸斷裂強度的影響與纖維相同。紗線在特殊情況下需要快速試驗時(試樣沒有經調濕處理，直接進行測試)，測得的強力值須經過修正，計算式為：
式中：P——修正后的紗線強力;
P實一一實際大氣條件下測定的紗線強力；
K——修正系數，根據紗線回潮率與測試溫度查表得到。
儀器推薦：
【產品用途】
YG023C-Ⅲ型全自動
單紗強力機由計算機控制，用于測定棉、毛、絲、化纖、工業用絲、復合線等材料的斷裂強力、斷裂伸長、斷裂強度、斷裂時間等物理指標。配備Windows7操作系統、高靈敏觸摸屏，數據采集處理自動化輸出。
【適用標準】
GB-T 14344-2008 化學纖維 長絲拉伸性能試驗方法
GB/T 3916-2013 紡織品 卷裝紗 單根紗線斷裂強力和斷裂伸長率的測定(CRE法)
【儀器特點】
YG023C-Ⅲ型全自動單紗強力機采用氣動夾持器，不損傷試樣，自動化程度高﹑操作簡單，手自動一體測試，測試管數可自由設置，具有大數據統計功能，可生成周、月、年報表，方便客戶控制產品質量，適合于我國大、中、小各類紡織企業、大專院校及各級檢驗機構，是高科技機電一體化產品，達到同類產品的國際水平。
【儀器主要技術參數】
1.型式：等速伸長型（CRE）
2.負荷測試范圍：0~5000CN，0~100N，0~300N，0~500N（選配）
3.負荷示值準確度：±0.2%
4.試樣夾持距離：100mm~500mm（任選）
5.夾持距離精度：±0.01mm
6.伸長范圍：300mm~700mm
7.預張力范圍：自選
8.拉伸速度調節范圍：0.01mm/min～15000mm/min
9.測試次數：2000次
10.各參數輸入方式：鍵盤輸入或觸摸屏輸入
11.測試數據輸出方式：負荷值、伸長值、次數、管數、伸長率、斷裂時間、斷裂強力
12.打印輸出：斷裂強力、斷裂伸長、斷裂伸長率、斷裂強度、斷裂時間、最大值、最小值、平均值、CV值以及曲線圖
13.外形尺寸：1100×630×1770(長×寬×高)
