織物起毛起球儀
發(fā)布時間：2018-01-17 10:40
對抗起球性的研究結(jié)果，出現(xiàn)了多種試驗方法。通常要求由試驗所產(chǎn)生的毛球應(yīng)接近實際服用條件。此外，由于實驗室試驗應(yīng)在實際穿著試驗之前先作出，故實驗室試驗必須迅速起球。這就使織物較之實際服用承受較強的應(yīng)力。原則上是使試驗的織物放在一個緩和的摩擦物上，以較小的壓力和張力作多種方向的摩擦運動。
作這種試驗應(yīng)考慮以下幾點:
（1）試樣面積盡可能大些，以排除織物表面特性的局部差異，并得出織物起球的全貌。
（2）試樣應(yīng)盡可能在無張力、或在可以控制的最微小的張力下進行試驗，因為強烈的張緊會使纖維較強地并合。并因而得出較低起球傾向的假象。
（3）摩擦物對試樣的摩擦壓力應(yīng)盡量小。以達到類似實際服用的柔和的摩擦效果。
（4）摩擦物應(yīng)耐磨，表面糙度均勻，以使摩擦效應(yīng)在試驗過程中保持恒定，并使試驗?zāi)軌蛑匮荨?/div>
（5）試樣與摩擦物間的相對運動，一般是作曲線，而不是作直線運動，這樣可使試樣的纖維毛茸易于糾纏。
（6）相對運動的速度要大些，以使起球試驗迅速完成。
對各種起球試驗方法歸納為兩大類:
1、試樣固定

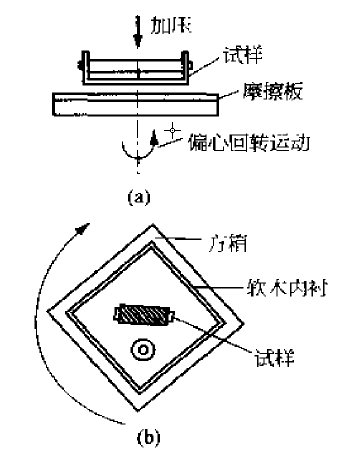

以耐磨試驗相同的形式，使試樣作積極運動。此類方法又區(qū)分為兩類:一類將試樣用一個劇烈作用的摩擦物使試樣預(yù)先起毛，接著改用柔和摩擦體進行摩擦。圖(a)為此類試驗儀原理圖，加壓可采用自霞或加重。此法常用于長絲針織物、毛織物、化纖純紡、混紡針織物和機織物。另一類是只用柔和的摩擦體進行試驗。圖(b)為此種試驗儀的原理圖，是將試樣卷在如圖所示的橡膠管上，在以軟木作內(nèi)襯的旋轉(zhuǎn)箱中作不規(guī)則的運動和摩擦。此法的作用，與組織緊密的織物的實用穿著效果接近。
2、試樣置于箱內(nèi)自由翻轉(zhuǎn)運動的方法

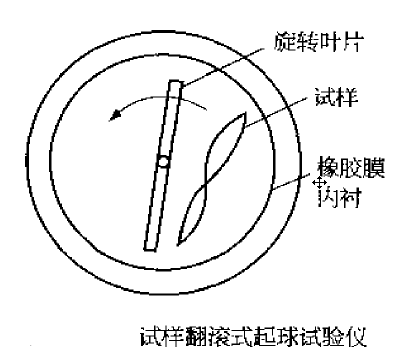

圖1為其原理圖是在以橡膠(軟木)作內(nèi)襯的圓筒內(nèi)。由旋轉(zhuǎn)葉片將3個試樣同時攪拌，賦予不規(guī)則的屈曲揉搓和摩擦作用。這種形式與實用有很高的關(guān)聯(lián)性。

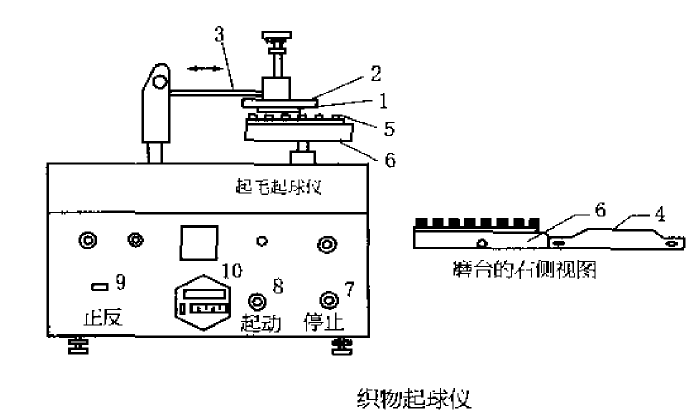

圖2為一種常用的織物起球儀。它將織物的起毛和起球分別講行.先用尼龍刷對織物試樣摩擦一定次數(shù)，使織物表面產(chǎn)生毛茸，然后將試樣與磨料織物進行摩擦起球。試樣與磨料相對運動的軌跡為圓形，試樣每分鐘磨60次，儀器裝有電磁記數(shù)器，達到預(yù)定摩擦次數(shù)時，即自動停止試驗。該起球儀適用十化纖長絲織物和化纖短纖織物。在只用織物作磨料時，可用于毛織物和其他易起球織物。
儀器所用試樣需在標(biāo)準(zhǔn)大氣下調(diào)濕24小時以上，然后進行試驗。試樣應(yīng)在蹌布邊1/10。幅寬內(nèi)隨機剪取3塊(毛織物試樣5塊)，試樣自徑為112.8mm試樣上不得有影響試驗結(jié)果的疵點。
試樣在磨料上的壓力隨不同類型織物而異，國內(nèi)標(biāo)準(zhǔn)規(guī)定;化纖長絲織物和化纖短纖織物加壓為588cN;精梳毛織物為784cN;粗梳毛織物為490cN,各類織物的摩擦次數(shù)規(guī)定為:滌綸低彈長絲針織物，先在尼龍刷上，后在磨料織物上，各磨150轉(zhuǎn);滌綸低彈長絲和化纖短纖織物先在尼龍刷上，后在磨料織物上各磨50轉(zhuǎn);對精梳毛織物在磨料織物上磨60轉(zhuǎn);對粗梳毛織物則磨50轉(zhuǎn)。然后將試樣放在評級箱中，與標(biāo)準(zhǔn)樣照對比，評出織物起球等級。
馬丁代爾型磨損儀的特點是:試樣織物裝在試樣夾頭上與裝在磨臺上的同一織物進行磨擦。試樣繞軸心自由轉(zhuǎn)動，試樣夾頭與磨臺相對運動的軌跡為李沙茹圖形，相對運動速度為45～48r/min對各種不同織物，在磨料.上的壓力均為196cN(200gf)等干磨頭自重。此儀器適用于毛織物及其他易起球的織物，對機織物更為適宜。但不適用于厚度超過3mm的織物，因這類織物裝不進試樣夾頭。
