四、儀器結構及撕破原理

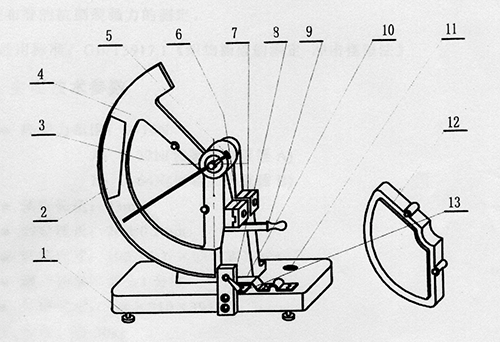

本儀器由機座、支承座及扇形錘等主要零部件組成。一塊矩形度樣夾緊于動夾鉗6與固定夾鉗7之間，試樣中間由撕破刀9切開一個切口，利用扇形錘4自由下落，動夾鉗7迅速分離，使試樣受到撕破。



五、儀器安裝



△為了防止扇形錘4在運輸過程中擺動，該儀器使用一只螺釘將扇形錘與支承座固定，使用前必須將其拆除。

拆除固定螺釘后，儀器必須安裝在避震良好的堅固工作臺上，最好儀器與工作臺間墊好2mm~3 mm厚的硬橡膠板





六、儀器調整



調整底腳螺釘1，使水平泡11的水泡處在水平泡的中心。

夾上試樣，掀動撕裂刀把9，試樣切口長度應為20mm±0.2mm。如果切口長度達不到要求，應調整刀片位置，使之符合要求為止。

豎起扇形錘4，在制動點的右邊25mm處，臨時設一指針（可用細鋼絲彎曲成形替代），切勿同扇形錘4擦靠）再將儀器指針撥出“0”位之外，掀動止脫執手8，扇形錘擋板10受壓，使扇形錘4自由擺動。在二十個周期內觀察其衰減，量應不大于25mm，否則在軸承里加機油，使其靈活。

扇形錘4在豎位時，將指針撥到指針擋板13的左測，掀動止脫執手8使扇形錘4自由擺動，在扇形錘4回擺時用手輕輕抓住，勿使指針受到干擾，指針應停在零位上。如有偏差應調整指針調節螺釘5，然后再重復上述方法，使指針能在正確對準“0”位為止。

儀器移動位置和調換增重錘時，應重新校正零位。



七、儀器操作



抬起扇形錘4使扇形錘擋板10將其定住，再把指針撥帶指針擋板13左側。把試樣兩端各放于動、固夾鉗6、7之間，擰緊兩夾鉗螺母，試樣的上部保持自由，并朝向扇形錘4，拉動撕破刀把9剪開20mm長度切口。

掀動制動止脫執手8，扇形錘4自由運動，使試樣全部撕破，并在回擺時抓住扇形錘2，目測指針讀數，并記錄數據。

重復上述操作，直至完成試驗。



八、注意事項



測試值要落在滿刻度值的20%--80%范圍內，否則應增減重錘。

使用示值范圍在0--16N時，大、小增重錘A、B及長、短螺釘均不采用

使用示值范圍 在0--32N時，則加裝小增重錘A，并用2只短螺釘將其固緊。

使用示值范圍在0-64N時，則加裝大增重錘B，并用2只長螺釘將其固緊。



九、儀器保養



儀器應定期擦拭干凈，心軸指針滑套處應定期加油。但指針與指針擋板不得有油脂，以影響示值誤差

儀器應安放在無震動、清潔的工作室內，不使用時卸下大、小增重錘A、B及長、短螺釘并保存好，還要將儀器套上防護罩，避免塵土落入。

增重錘不得碰撞，以免其質心位置及重量的變化。
