引言：氣體分子通過織物的性能稱為織物的透氣性，是織物透通性中最基本的性能。透氣性影響織物的穿著舒適性，如隔熱、保暖、透通、涼快。影響織物的使用性能，如降落傘、安全氣囊、船帆、熱氣球、熱氣艇等的密閉與透氣的有效性。因此，對織物透氣性的認識和表征極為重要。



　　1.織物的透氣性及其表征



　　織物的透氣性是織物透通性的一種，反映織物對氣體“ 粒子”導通傳遞的性能。織物的透氣性常以透氣率表示，它是指一定壓力差條件下，在單位時間內(nèi)通過織物單位面積的空氣量。



　　2. 影響織物透氣性的因素



　　(1)織物結(jié)構(gòu)



　　當織物的緊度保持不變，織物的透氣率隨著經(jīng)緯紗排列密度的增加或紗線密度的增加而降低。在一定范圍內(nèi)，紗線的捻度增加，紗線的直徑和緊度降低，則織物的透氣性增強。從織物的組織方面，在相同的排列密度和緊度的條件下，透氣性強弱排序為平紋<斜紋<緞紋<多孔組織。體積分數(shù)越大的織物，透氣性越差。



　　(2)纖維性質(zhì)及紗線結(jié)構(gòu)



　　纖維的回潮率對透氣性有明顯影響。如毛織物隨回潮率的增加，透氣性顯著下降，是由于纖維徑向膨脹的結(jié)果。大多數(shù)異形纖維織物比圓形截面纖維織物具有較好的透氣性。纖維表面形狀和截面形態(tài)，都會因形態(tài)的阻擋物和比表面機的增加，導致氣流流動的阻力增大。故纖維越短，剛性越大，產(chǎn)品毛羽概率越大，形成的阻擋和通道變化越多，故透氣性越差。



　　紗線的結(jié)構(gòu)越緊密，紗線內(nèi)通透越小，而紗線間的通透越大。紗的捻度與光潔對通透有利。



　　(3)環(huán)境條件



　　當溫度一定時，織物透氣量隨相對濕度的增加呈下降趨勢。這是由于纖維吸濕膨脹使織物內(nèi)部空隙減小，且部分水分會堵塞通道。



　　當相對濕度一定時，織物的透氣量隨環(huán)境溫度的升高而增加。因為當環(huán)境溫度升高，一方面使氣體分子的熱運動加劇，導致分子的擴散，使透通能力增強。另一方面織物整體的熱膨脹，使織物的透通性的得到改善。



　　當溫度和相對濕度不變時，織物兩面的氣壓差的變化也會影響織物的通氣率，并且是非線性的。因為氣壓差越大，通過織物孔隙的空氣流速越快，所產(chǎn)生的氣阻越大，一方面會引起織物的彎曲變形，產(chǎn)生伸長，增加孔洞，另一方面-會壓縮纖維集合體的狀態(tài)和排列，導致孔洞減小、織物密度增加。這兩者對透氣率的影響是相反的，因此在實際測量的過程中應確定一干擾小的氣壓差，作為恒定的測試條件。



　　3.織物透氣性的測試標準



　　(1)概述：目前常用于透氣性測試的標準有：ASTM D737《紡織品透氣性測試方法》，ISO 9237《紡織品織物透氣性測試方法》，GB/T 5453《紡織品織物透氣性的測試》和JIS L1096《紡織品透氣性測試方法》。



　　JIS L1096分為A法和B法，A法采用弗雷澤型透氣度測試儀，壓差為125Pa測量5次取平均值;B法采用格利型透氣度測試儀，測量特定壓差下300ml空氣透過織物所用的時間。透氣率用時間來表達，單位為s，此法適用于毛織物。由于JIS L1096需要采用特定的儀器，因而在日常品質(zhì)檢測中并不常用。

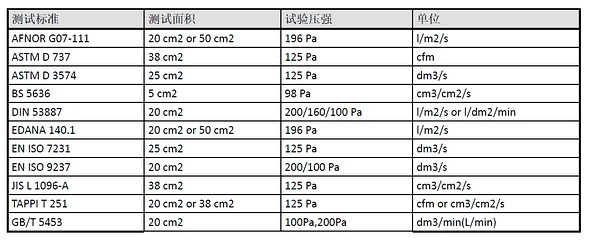

　　各標準之間的試驗條件對比如下表：
