一.原理 在規定條件下用熱處理介質(沸水或干熱空氣)處理試樣,測量處理前后試樣長度的變化, 計算其對原試樣長度的百 分比,由此得到熱收縮率.
二.樣品準備
搖取絞絲的預加張力（0.100.002）CN/DTEX,FDY 為0.050.01 cn/dtex
在縷紗測長機上搖取試驗用絞絲。根據表形絲的名義線密度確定絞絲的總線密度，按式（1）計算實驗 用絞絲的圈數。圈數的計算結果均按GB/T8170 的規定修約到整數。
N=絞絲設定總線密度/2*名義線密度
N——試驗用絞絲的圈數
試樣線密度400DTEX 時，設定絞絲的總線密度為2500 獨特系，搖取絞絲的圈數N 見表1。
表1 變形絲的線密度和試驗用絞絲圈數的對照表
線密度》400DTEX時，設定絞絲總線密度為10000DTEX，絞絲的圈數計算。
一、開機順序（關機相反）打印機—顯示器—機器主機—電腦主機
二、測試步驟
1、單擊“TESTINGORDER”，出現該對話框，進入GROUP（S）中選擇所需測試條件。
2、設置GROUP里的參數：
BATCH NO（機器批號）
POERATOR （操作者）
MACHINED （定位號）
YARN COUNT （線密度）
NR。OF PACKAGES （測試樣品數）
NR。SKEINS/PACKAGE （每個樣品的測試數）
3、設置TEST里的參數： COUNT RELATED FORCE ：LENGTH 1g1. 1g2(丹尼數拉力為2cn/tex)
LOADING SPEED (測試速度為500mm/min)
LOADING PERIOD (加荷重停滯時間為30sec)
4、參數設置好點擊END結束該畫面，回到INSERT NEXT MAGAZIN 畫面即可放入紗架進行煮前測試，
測試完畢會自動打印，將測過的絲放到沸水鍋中（溫度為98 度）煮30 分鐘，取出滴水10 分鐘，
然后放在烘箱中（溫度為55 度）烘半個小時，之后再平衡1 小時。

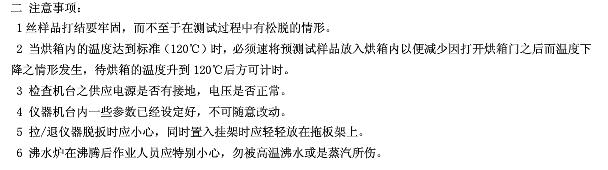

5、進行煮后測試，則選擇TESTINGORDER SHPINKAGETEST（2CYCLE）即可。 當烘箱內的溫度達到標準（120）時，必須速將預測試樣品放入烘箱內以便減少因打開烘箱門之后而溫度下降之情形發生，待烘箱的溫度升到120后方可計時。
儀器推薦：
DDY6506變形絲卷曲收縮率測試儀
一、技術參數：
DDY6506變形絲卷曲收縮率測試儀依據GB/T6506—2001《合成纖維變形絲卷縮性能試驗方法》用于手動測定變形絲試樣的卷曲收縮率，卷曲模量，卷曲穩定度等指標。
二、儀器配置：
1、框式樣品架
①．雙面可掛30絞樣絲，上有30個雙向2.5CN的圓盤重錘，可在32#鋼絲軌道上滑動。
②．有升降裝置，其升降高度為380-550mm。
③．樣品架尺寸：450*80*400mm
2、測量裝置
①．裝有6根測量直尺0-700mm,測量直尺上裝有3個夾持器及3個掛絲鉤，其中一組掛鉤配2.5CN游碼重錘一個。
②．測量裝置尺寸：420*320*820mm
3、測量重錘：
負荷重錘：2.5CN 30個
測量重錘：25CN一個，500CN一個，2500CN一個，25CN，500CN上有標尺。
4、重錘砝碼精度：參照四等砝碼要求檢定。
