纖維直徑測定儀
發布時間：2018-02-03 11:54
目前國內外檢測纖維細度的方法主要有：
光學顯微鏡投影法

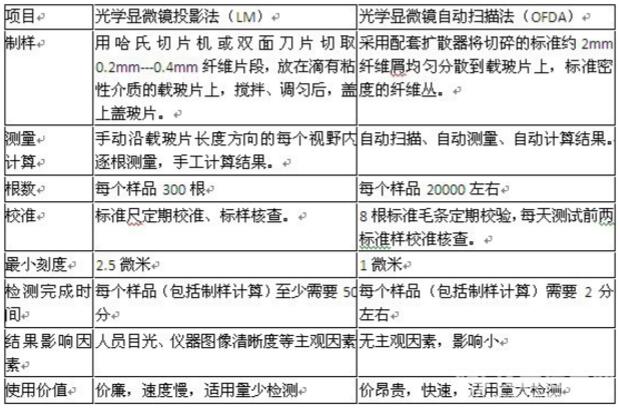

(LM)、光學顯微鏡自動掃描法(OFDA)、激光掃描法、掃描電子顯微鏡法。實驗室比較常用的是前三種方法，由于方法不同、儀器不同、測試原理不同，導致不同儀器測試結果也必然存在一定的偏差。下面就我們使用的光學顯微鏡投影法(LM)、光學顯微鏡自動掃描法(OFDA)兩種方法及不同儀器的檢測結果進行統計和分析，得出測量纖維直徑不同儀器及方法偏離標準值的狀況。 光學顯微鏡投影法(LM)：該法是將纖維片段的映像放大500倍并投影到屏幕上，用通過屏幕圓心的毫米刻度尺量出與纖維正交處的寬度或用楔形尺測量屏幕圓內的纖維直徑，逐次記錄測量結果，求出直徑平均值。 光學顯微鏡自動掃描法(OFDA)：該法是將投影顯微鏡性能和計算機圖像處理及軟件技術結合在一起的一種測試方法。可自動掃描載玻片的分散纖維叢，并自動計算，顯示結果。其中標準集團(香港)有限公司供應的的纖維細度分析儀也屬于該類型。 二者的特點如下表1。表1光學顯微鏡投影法和自動掃描法比較
同時，將同種纖維采用上述兩種分析方法測試得到以下結論： 1)無論粗細，同一樣品OFDA測量值比LM測量值穩定。 2)同一樣品，LM測量值比OFDA測量值偏大。 3)OFDA測量值比LM測量值更接近標準值。 OFDA測量直徑，因其樣本量大、速度快，無主觀影響因素，使其測量結果與實際標準值最接近。LM測量直徑，因其受樣本量少、速度慢及檢測人員主觀因素的影響，與實際標準值偏差較大。不同儀器因其構造不同，操作不同，導致同一樣品其檢測結果不同。因此，實驗室要定期采用標準尺和標準毛條進行校正和核查，避免檢測結果出現重大偏差。
儀器推薦：
YG002C纖維細度儀
【適用范圍】：
YG002C纖維細度儀用于各種纖維直徑測量、截面分析、紡織品成份含量三種測量。
【相關標準】：
GB/T10685 FZ/T30003 SN/T0756 AATCC20A等
【功能特點】：
1、截面測量符合AATCC 20A-1995纖維定量分析的規定；
2、用于觀測各類化學纖維、異型纖維、中空纖維的橫截面形態并測量截面面積；
3、測試異型纖維的異型度；
4、通過對混紡產品中單根纖維橫形態分析和面積測量，可以得到各種混紡產品的纖維含量；
5、采用專業的分析軟件，數據及報表以EXCEL輸出，并提供標準報表。
【技術參數】：
1、工作模式：手動測量、自動測量、多點測量；自動統計分析、報表打印、照片打印
2、儀器結構：計算機、工業攝像頭、顯微鏡、打印機
3、測量范圍：1-200μm或1-2000μm(根據用戶需求配置）
4、測量精度：0.1μm
5、電 源：AC220V 50Hz 100W
6、外形尺寸：1200×500×600mm
7、重 量：25kg
