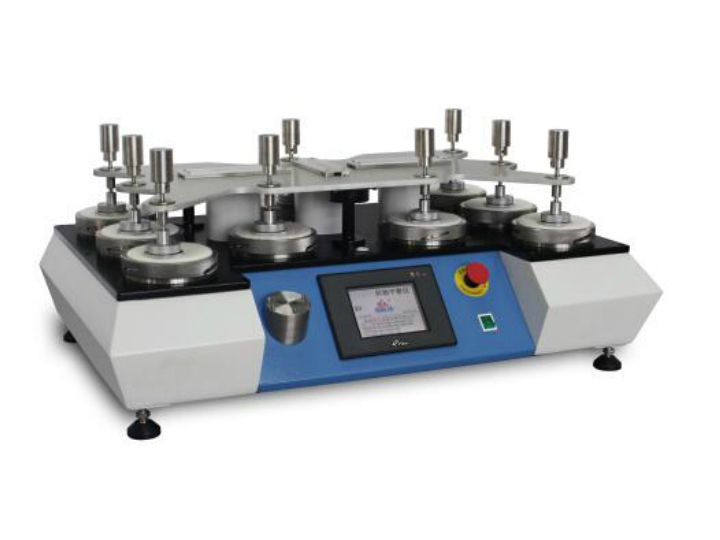

一、馬丁代爾耐磨儀設備基本簡介

馬丁代爾耐磨儀是吸取國內外同類儀器優點設計而成,其外形美觀大方、采用觸摸式的顯示屏幕,界面易懂,操作簡便、微機系統采用兩種計數方式,直觀大方,設定方便、四個工位同時試驗,提高試驗效率。儀器還設有二種李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm運動軌跡和多種配套附件,能適應多種試驗方法標準。適用于:GB/T4802.2、ASTM D4970、ISO12945-2等織物起毛起球程度的試驗。其原理:圓形試樣與同樣材料織物在給定的壓力下，以Lissajous圖形運動軌跡進行磨擦,達到規定的轉數后,評定試樣起毛起球等級。還適用于GB/T13775、ASTM D4966、ISO12947等織物耐磨性能試驗。其原理:圓形織物試樣在一定的壓力下,與標準磨料按李莎如(Lissajous)曲線的運動軌跡進行互相磨擦,導致試樣破損,以試樣破損的耐磨次數表示織物的耐磨性能。



二、馬丁代爾耐磨儀主要技術參數



1.工位數： 4位 或者6位，8位，9工位



2.計數顯示：



a.預計計數： 0～999999次



b.累計計數： 0～999999次



3.最大動程： 24±0.5mm 、60.5±0.5mm



4.加壓物質量：



a.衣料試樣重錘： 395±2g



b.家具裝飾品試樣重錘：594±2g



5.夾持器有效質量與摩擦直徑：



A型 200g(1.96N)摩擦頭 ￠ 28.8 －0.084mm



6.夾持器與磨臺相對運動速度：50-2r/min



7.裝樣壓錘質量： 2500±10g



8.外形尺寸： 885×600×410mm (L×W×H)



9.重量： 150kg



10.電源： Ac220V 50Hz



三、馬丁代爾耐磨儀安裝與調整



1、儀器拆箱后應用干凈的軟棉布擦凈包裝木削及其它塵粒，將其安裝在堅固、平整的工作臺面上。



2、在儀器的調整腳1與工作臺面之間各墊一塊硬橡膠片（參考尺寸：2×70×70毫米），經調整使每只調整腳扎實地接觸硬橡膠片，并目測導板處于水平狀態。



3、將電源插頭16插到Ac220V、50Hz的電源插座上，按儀器右側電源開關15,接通電源。注意:其儀器機殼必須與接地接觸良好。



4、儀器可做兩種不同規格的李莎茹（Lissajous）運動曲線60.5mm×60.5mm、24mm×24mm。供不同的試驗方法標準選用。其調整方法如下:



4.1如采用24mm×24mm李莎茹運動曲線。卸除導板，松開三處鎖緊螺釘,將三處導向柱用手拉出。再分別插在各轉盤的B孔處,并旋緊各鎖緊螺釘。



4.2 如采用60.5mm×60.5mm李莎茹運動曲線，卸除導板11,松開三處鎖緊螺釘,將三處導向柱用手拉出。再分別插在各轉盤的C孔處,并旋緊各鎖緊螺釘。



4.3 按當前標準試驗方法中的李莎茹運動曲線規格調整好后,再裝上導板11，即可使用。



四、馬丁代爾耐磨儀方法標準與試驗步驟



該儀器適用于兩大類試驗方法,基本操作如下:



1、圓形試樣與同樣材料織物在給定的壓力下,以Lissajous圖形運動軌跡進行磨擦,達到規定的轉數后,評定試樣起毛球的等級。



1.1該試驗方法,建議用戶用采用本儀器中的減計數,較為直觀。打開儀器電源開關,顯示屏將進入減計數狀態,然后將數據設定為試驗方法標準中要求的磨擦轉數。



1.2 按照標準方法預備好試樣和磨料。



1.3將試樣裝夾在方法標準中要求的摩擦頭上,測試面朝外。所試的織物不大于500g/m2時,在試樣與摩擦頭之間墊一片聚脂泡沫塑料;大于500g/m2或是復合織物時,則不需要墊泡沫塑料。八只試樣裝夾時因受到同樣的張力。



1.4將毛氈和磨料各放在4個試樣臺上.把裝樣壓錘放在磨料上,然后旋緊磨料緊圈,使磨料緊圈固定在試樣臺上,并做到4只磨料受到同樣的張力。



1.5 把摩擦頭放在磨料上,并將連桿穿過導板的工位孔插在摩擦頭上。是否加試樣重錘或碟片,要根據各試驗方法中的要求。



1.6確定好李莎茹（Lissajous）運動曲線規格準確無誤后,觸摸啟動鍵,儀器開始工作,直到磨擦計數為0,儀器自動停止。



1.7取下試樣,在評級箱內對比標準樣照,評定每塊試樣的起球程度。



1.8若接下次試驗,必須觸摸復位鍵,使儀器回復到初始狀態。



2、圓形織物試樣在一定的壓力下與標準磨料,按李莎如(Lissajous)曲線的運動軌跡進行互相磨擦,導致試樣破損,以試樣的破損時的耐磨次數表示織物的耐磨性能。



2.1該試驗方法,建議用戶用采用本儀器中的加計數方式,較為直觀。打開儀器電源開關,將數據設定為試驗方法標準中要求的磨擦轉數。



2.2按照標準方法預備好標準磨料、標準墊料和試樣。



2.3把標準磨料覆蓋在標準墊料上,標準磨料的表面不可有皺紋,紗結或厚薄不勻。并在標準磨料上放一裝樣壓錘,然后旋緊磨料緊圈,使磨料緊圈固定在試樣臺上,并做到4只磨料受到同樣的張力。每次試驗開始時須用新的標準磨料或試樣,在磨擦5萬次后試驗尚為結束也須更換新的標準磨料。



2.4將試樣裝在方法標準中要求的摩擦頭上,同時在試樣與摩擦頭間襯墊聚氨酯泡沫塑料。



2.5把摩擦頭放在磨料上,并將連桿穿過導板的工位孔插在摩擦頭上。是否加試樣重錘或碟片,要根據各試驗方法中的要求。



2.6確定好李莎茹（Lissajous）運動曲線規格準確無誤后,觸摸啟動鍵,儀器開始工作,直到預定磨擦轉數,儀器自動停止。



2.7觀察各試樣的磨損程度,并估計繼續試驗所需要的磨擦間隔轉數。然后按上述設定方法,重新在設定顯示窗內設定磨擦間隔轉數,重新啟動儀器工作。若八只試樣其中有幾只已達到試驗終止狀態,就觸摸相對應的工位計數窗,將該工位計數功能鎖定,并卸下該工位摩擦頭。然后繼續試驗,直到八只全部試驗終止狀態為止。



2.8記錄下各工位的累計磨擦數據。



2.9若接下次試驗,必須觸摸復位鍵,使儀器回復到初始狀態,再重新設定預定磨擦轉數。
