一、簡介

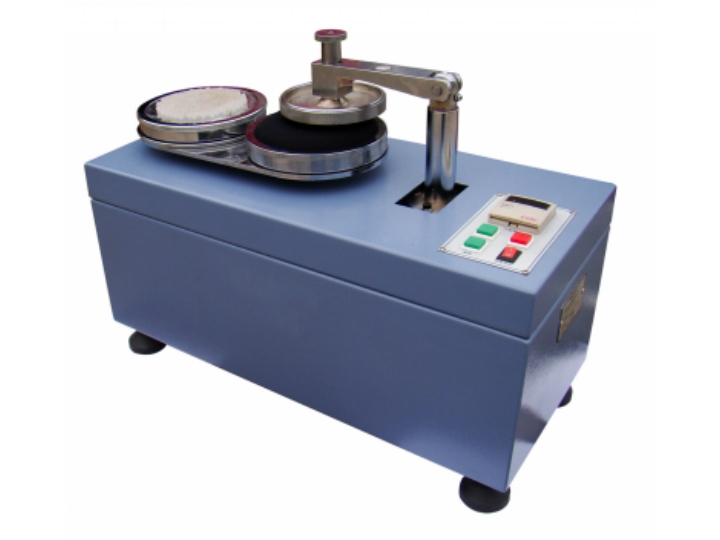

1、YG502型圓軌跡織物起毛起球儀是測試各種織物起毛起球狀況的一種理想儀器。

2、本儀器采用數字式計數器控制，可予置次數，自動計數，霍爾元件采集次數信號，數據LED顯示。其特點準確、穩定、可靠。

3、適用標準：GB/T4802.1《紡織品 織物起球試驗圓軌跡法》。

二、儀器的主要技術指標

1、運動軌跡：Φ40mm±1mm圓軌跡

2、運動速度：60r/min±1r/min

3、毛刷高度：2mm～10mm可調

4、計數范圍：1次～999900次

5、電源：AC220V±10%  50Hz

6、外形尺寸：560mm×260mm×360mm

7、重量：32Kg

三、儀器的安裝及使用注意事項

1、儀器應放在穩固的基礎上，使用環境無明顯振源影響，溫度20±15℃；相對濕度<85%，周圍無腐蝕性介質及導電塵埃。

2、儀器必須接地良好。在儀器外殼接地端子處連接上地線，注意接地線要單獨安裝，不能同其他儀器共用地線。

3、維修時由專業技術人員進行，應嚴格按說明書操作使用。

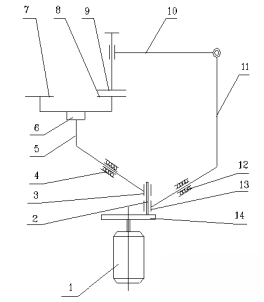

四、儀器的原理圖

1、電動機

2、撥盤

3、工作臺撥盤

4、滑塊組1

5、工作臺座

6、轉套

7、起球座

8、起毛下磨頭

9、上磨頭

10、磨頭橫臂

11、磨頭支架

12、滑塊組2

13、磨頭撥盤

14、撥輪

五、儀器的使用

1、按鍵及其他功能：

①啟動鍵：按此鍵開始圓軌跡動作，計數器顯示次數。

②停止鍵：在儀器運轉中，按此鍵停止試驗。計數器仍然顯示記錄次數，按“啟動”鍵繼續運轉，計數器記錄累計次數。

③起球座、毛刷座相互位置的交換：當起球座、毛刷座的位置需要交換時，請將“磨頭橫臂”翻到磨頭支架右側，雙手從底部慢慢用力向上托起“工位座板”旋轉180°后，再放下使其落到工作位置。本機有限位設置，向上托起時會有隔阻感覺，此時可完成旋轉動作。

④毛刷長度的調整：用手握住“下磨頭”的外圈旋轉，直至毛刷長度達到要求為止。（注：如果毛刷已經于底面平行，請不要繼續向上抬升底板，否則將使毛刷分散導致報廢）

⑤砝碼的選擇：本機帶有兩個重量不同的砝碼，用戶可根據不同的實驗要求選擇不同的砝碼，當需要更換砝碼時，請握住砝碼逆時針旋轉即可卸掉砝碼。

2、操作：

①根據實驗要求將需要的砝碼安裝在“磨頭”上。

②把試樣裝入上夾頭后，將上磨頭壓在下磨頭或毛刷上。

③打開電源開關，根據實驗要求設置好“預置次數”。

④按“清零”鍵，使“實際次數顯示”窗顯示“0”。

⑤按“啟動”鍵，儀器開始運轉。

⑥當到了預置次數后，儀器停止運轉，同時在“實際次數顯示”的個位上面出現“°”（紅點）。實驗結束。

附錄：計數器功能

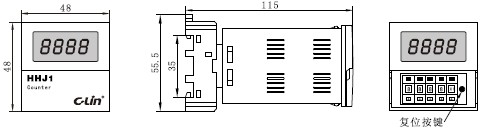

本機使用的是HHJ1型計數器.

 用手勾住蓋板右側的凹形部分輕輕的用力向外拉，打開蓋板后見圖所示（注意不要用力過大以免將蓋板弄斷），然后按所需設置數字。

計數器因有記憶功能，需在通電前預置好數字，通電后預置的數字無效。如需重新預置數字，應在預置好后按復位鍵或斷電大于0.5S后再接通電源。

1、預置次數顯示：（見上圖）共可預置4位數字，即預置數字范圍為1～9999。

2、預置倍率：（見上圖）按“預置倍率”上面的“-”或下面的“+”可選擇三種預置倍率即：×1、×10、×100。這樣可預置的次數為：

     ×1擋： 1～9999次

     ×10擋：1～9999次×10 = 10～99990次

     ×100擋：1～9999次×100 = 100～999900次

當選擇×1擋：摩擦頭每旋轉1圈，“實際次數顯示窗”上的數字加1。

當選擇×10擋：摩擦頭每旋轉10圈，“實際次數顯示窗”上的數字加1。

當選擇×100擋：摩擦頭每旋轉100圈，“實際次數顯示窗”上的數字加1。

3、實際次數顯示：共可顯示4位數字（見上圖），即實際數字顯示范圍為1～9999。在每次實驗前請按“清零”鍵，使實際次數顯示窗中顯示為“0000”。當實際次數=預置次數×預置倍率時，個位數的上面會出現一個“°”，表示實驗已完成，同時，摩擦頭停止轉動。

4、清零鍵：可清除實際次數顯示。
