纖維拉伸試驗機
發(fā)布時間：2018-02-10 09:54
化學纖維 短纖維拉伸性能試驗方法
范圍：
規(guī)定了化學纖維短纖維的單根纖維拉伸性能試驗；也適用于聚酯、聚丙烯晴、聚丙烯、聚乙烯醇縮甲醛、纖維素纖維等化學纖維短纖維拉伸性能試驗，纖維長度應能滿足所規(guī)定名義隔距長度要求。
原理：
單纖維在規(guī)定條件下，在等速伸長型拉伸儀上將纖維拉伸至斷裂，從負荷-伸長曲線或數(shù)據(jù)顯示采集系統(tǒng)中得到試樣的斷裂強力、斷裂伸長、定伸長強力、初始模量等拉伸性能的測量值。
試驗設備的選擇：
1、選擇YG001B型單纖維強力機(纖維拉伸試驗機)，施加力的指示誤差不超過1%；
2、電子拉力試驗機伸長的指示誤差不超過0.1mm；
3、夾持長度的誤差不超過0.2mm；
4、電子拉力試驗機應保持等速伸長，在拉力試驗機啟動1s后，下夾持器速度與規(guī)定速度的差異不超過5%
5、電子拉力試驗機夾具應具有調(diào)節(jié)裝置，使其在夾持纖維時需給予纖維恰當?shù)募映至Γ苑胖美w維滑移或扎傷。
6、電子拉力試驗機的拉伸速度
A、當試樣的平均斷裂伸長率小于8%時，拉伸速度為每分鐘50%名義隔距長度；
B、當試樣的平均斷裂伸長率大于或等于8%，小于50%時，拉伸速度為每分鐘100%名義隔距長度；
C、當試樣的平均斷裂伸長率大于或等于50%時，拉伸速度為每分鐘200%名義隔距長度。
【簡述】：

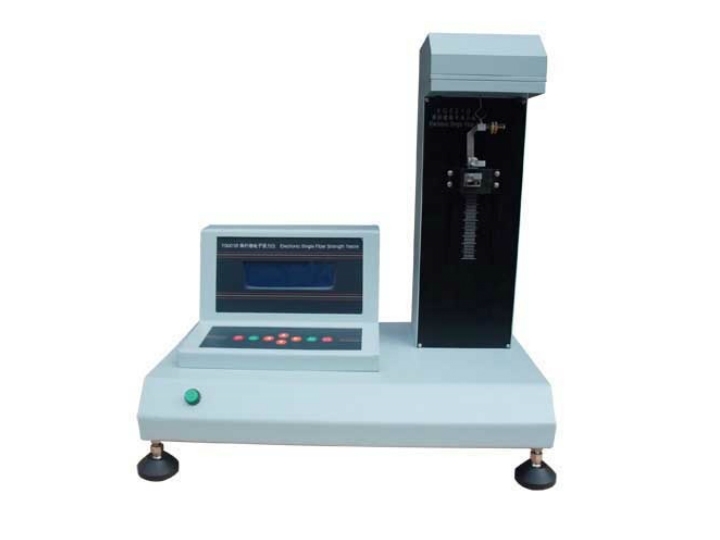

YG001B型單纖維強力機是測試纖維拉伸機械性能的精密儀器，可作纖維在干態(tài)或濕態(tài)時的一次拉伸試驗和定伸長拉伸試驗，以及初生纖維的一次拉伸試驗。測試結(jié)果由中文液晶顯示器直接顯示，并可外接打印機畫出應力——應變曲線和打印各種數(shù)據(jù)。
【適用標準】：
GB/T 14337-2008 化學纖維 短纖維拉伸性能試驗方法
【技術(shù)參數(shù)】：
1．負荷測量范圍：0-98cN ；
2．負荷測量誤差：±1cN；
3．負荷測量誤分辨率：0.1cN；
4．伸長測量范圍：0-100mm；
5．伸長測量誤差：±0.05㎜；
6．伸長測量分辨率：0.01mm；
7．拉伸速度：1-99mm/min；
8．使用環(huán)境：室溫15-30℃，相對濕度不大于80％；
9．電源：AC220V，50±1Hz；
10.整機重量：約30Kg；
11.電源消耗：約50VA。
