摘 要 ：通過對基布的各種性能測試，如厚度、單位面積質量、撕裂強度、拉伸強度、毛細效應等物理機械性能的測試,以適應合成革對基布強度，韌度等方面的要求和不同基布的物理機械性能。
關鍵詞：基布，撕裂強度，拉伸輕度，毛細效應
1引言
1.1基布的定義與分類
底布又稱基布，是重要的組成部分，經聚氨酯等涂層的浸漬或涂覆共同構成了人造革與合成革。基布不僅占人造革與合成革原料中的大部分，而且使用的基布物理機械性能也很大程度影響制品的強度等性質因此選用適度規格和優良的基布，是制的優良制品的先決條件。所以對于基布的品質管理、規格要求和瑕疵的檢驗，都應該嚴格執行。 按照不同的基布形成過程可以分為以下幾類：機織布、針織布、非織造布。
1.2 基布性能與選用
一般情況下，依據基布起毛后經紗受到破換的程度，決定基布物理機械性能的下降程度。起毛程度越大，基布受到的損傷程度也越大，最終成品的物理機械性能就越低。如果起毛程度越低，起毛長度越短，雖然對基布的破壞程度小，但是涂層和基布不易粘合，成品外觀也較差，甚至缺乏彈性和柔軟性。如果起毛長度太長，是成品強度降低外，也會造成粘合不良和涂層皺紋程度越大的情況。因此，底布起毛程度必須適度、均勻，才能使成品質量穩定。
基布物理性能測試
1 1 引言
1.1基布的定義與分類
底布又稱基布，是重要的組成部分，經聚氨酯等涂層的浸漬或涂覆共同構成了人造革與合成革。基布不僅占人造革與合成革原料中的大部分，而且使用的基布物理機械性能也很大程度影響制品的強度等性質因此選用適度規格和優良的基布，是制的優良制品的先決條件。所以對于基布的品質管理、規格要求和瑕疵的檢驗，都應該嚴格執行。
按照不同的基布形成過程可以分為以下幾類：機織布、針織布、非織造布。

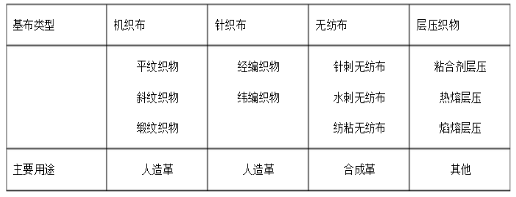

基布類型
機織布
針織布
無紡布
層壓織物
平紋織物
斜紋織物
緞紋織物
經編織物 緯編織物
針刺無紡布 水刺無紡布 紡粘無紡布
粘合劑層壓 熱熔層壓 焰熔層壓
主要用途 人造革 人造革 合成革 其他
1.2 基布性能與選用
一般情況下，依據基布起毛后經紗受到破換的程度，決定基布物理機械性能的下降程度。起毛程度越大，基布受到的損傷程度也越大，最終成品的物理機械性能就越低。如果起毛程度越低，起毛長度越短，雖然對基布的破壞程度小，但是涂層和基布不易粘合，成品外觀也較差，甚至缺乏彈性和柔軟性。如果起毛長度太長，是成品強度降低外，也會造成粘合不良和涂層皺紋程度越大的情況。因此，底布起毛程度必須適度、均勻，才能使成品質量穩定。
2 實驗部分
2.1 材料與儀器
2.1.1 實驗材料
不同類型的基布
2.1.2 實驗儀器
百分表測厚儀(精度0.01mm,壓腳直徑10mm)，天平（精度0.0001）,電子拉力機 (速度：0-500mm/min，最大負荷：500N，精度：1N)
2.1.3 其他 剪刀，刻度尺
2.2 實驗步驟
2.2.1 基布厚度測定
（1）用測厚儀在距離門幅邊緣100mm以內均勻測定5個點，各測定點應避開影響測量結果的疵點和折痕，并從厚度表上讀出讀數。
（2）結果以算術平均值表示，精確到0.01mm。
2.2.2 基布單位面積質量測定
（1）用標準面積為100cm2的圓盤取樣器在距離布邊100mm以內的同一門幅中裁取5片試樣（注意底布試樣不能有纖維、紗線散失）。
（2）在經調試平衡后的天平上稱取5片試樣的總重量W（g），精確到0.01g。
（3）結果計算：(g/m2)
式中：W--5片試樣的總重量（g）
2.2.3 基布的毛細效應測定
（1）旋轉底座螺旋調節試驗裝置的水平，用試樣夾將試樣一端固定在橫梁架上。
（2）在試樣下端8 mm～10 mm處裝上適當質量的張力夾，使試樣保持垂直。
（3）調整試樣位置，使試樣靠近并平行于標尺，下端位于標尺零位以下15 mm士2 mm處。
（4）將試液倒入底座上的容器內，降低橫梁架使液面處于標尺零位試樣下端位于液面以下15 mm士2 mm處)，此時開始記時。
（5）測量30 min時液體芯吸高度的最大值或最小值，單位為毫米（mm) 。
2.2.4 基布拉伸強度測定
（1）沿經緯向各裁取300mm×50mm的試樣三塊。
（2）將試樣的二端分別夾于電子拉力機的上下夾具上，設定拉伸速度為100mm/min，選擇試驗狀態為“拉伸負荷”，開啟拉力機。
（3）當試樣斷裂，拉力機自動復位。此時，記錄所顯示的拉伸負荷（最大值）和斷裂伸長率。
（4）試驗結果：取三個試樣的算術平均值（拉伸負荷精確到1N，斷裂伸長率精確到1%）
2.2.5 基布撕裂強度測定
（1）沿經緯向各裁取150mm×30mm(超纖無紡布之外的其它基布裁取150mm×50mm)的試樣三片。
（2）從試樣的長度中心線剪開120mm，并將剪開后的試樣二端分別夾于電子拉力機的上下夾具上，設定拉伸速度為100mm/min，選擇試驗狀態為“撕裂”，開啟拉力機。
（3）當試樣撕斷，拉力機自動復位。此時，記錄所顯示的撕裂負荷（最大值）。
（4）試驗結果：以三個試樣測試結果的算術平均值表示，精確至１Ｎ。

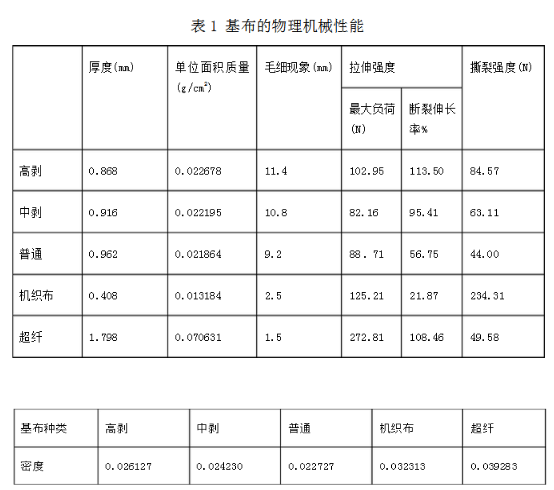

2.3實驗數據
3 實驗結果與分析
3.1 基布物理機械性能分析
① 從表一中可以得到厚度大小：超纖基布＞普通非織造布＞中剝非織造布＞高剝非織造布＞機織布，主要與纖維束的大小以及其成基布時的其抱合及粘合的程度等因素有關。
② 五種基布的單位面積質量：超纖無紡布＞普通非織造布＞中剝非織造布＞高剝非織造布＞機織布，且它們的密度是按此順序減小，毛細效應也是依次減小。說明基布的毛細效應與密度有關，密度越大毛細效應越小。
③ 最大負荷按照超纖無紡布最大，其次是機織布、高剝、中剝、普通無紡布；而斷裂伸長率則是 高剝＞超纖＞高剝＞普通＞機織布，說明高剝無紡布的彈性最好，中剝最差。
④ 撕裂強度則是 機織布＞高剝＞中剝＞普通＞超纖，說明厚度與其撕裂強度無關。
⑤不同基布其在各方面都有其優勢及缺點。
4 結論
通過數據的分析，知道不同的基布它們的性能各有優缺點，對其選用基布方面有重要的理論依據。但是總體來說無紡布的性能優于機織布，超纖無紡布各方性能都比較優異，但毛細效應太差，這對用超纖做成超纖革的透水氣性能影響較大，同時抗撕裂強度較差，將不利于其韌性的提高。綜上所述，我們在選用基布時要根據產品的要求選擇合適的基布。
