染色織物在熱壓時要出現變色或褪色，這種變色、褪色程度是以熱壓同時對其他織物的沽色來評定的。分干法試驗、潮法試驗和濕法試驗三類，試驗又按不同溫度而分若干類，是按照纖維的類型和織物或服裝的組織結構來確定的。如為混紡品，建議所用的溫度應與最不耐熱的纖維相適應。通常使用下述三種溫度:110℃±2℃、150℃±2℃、200℃±2℃。

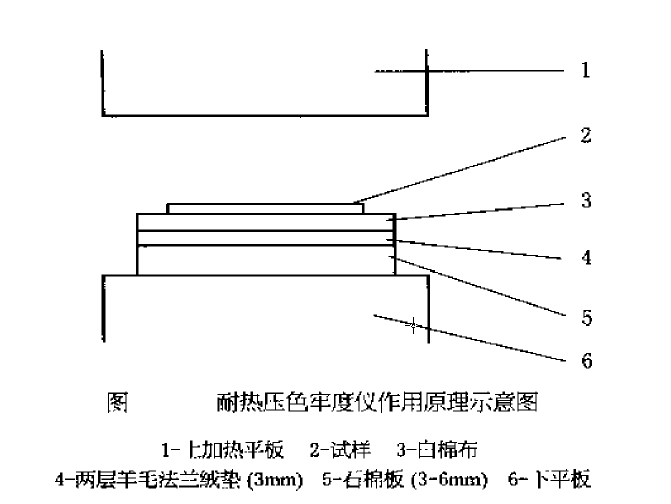

耐熱壓色牢度儀作用原理如圖所示。有能精確控制的電加熱系統，常用溫度為上述三種，并能賦予試樣4KPa的壓力。如能達到上述要求，也可使用家用電熨斗。

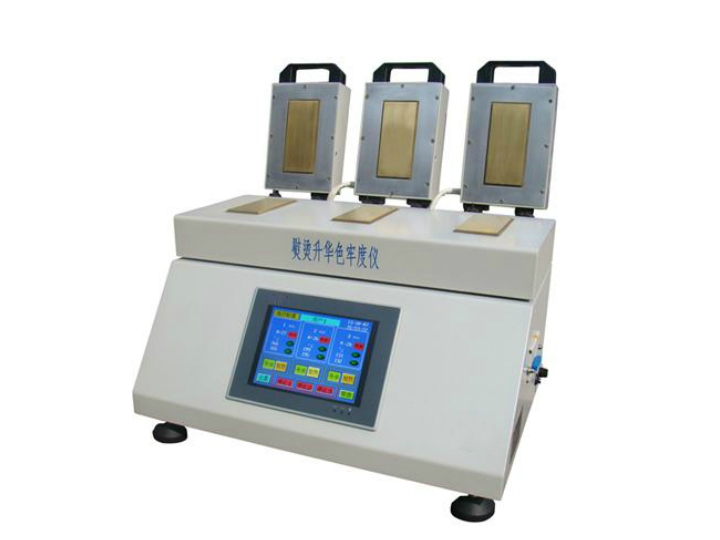

實驗儀器：
符合標準：ISO 105 X11 P01 BS 1006 AATCC 92 114 117 133 GB/T 5718 6152 DIN 54022 54060 JIS L0879 L0850
適用范圍：本裝置是適用于耐熱壓色牢度試驗方法和耐干熱色牢度試驗方法的干熱試驗裝置，可進行織物色牢度測試、氯損(樹脂整理織物)、漂白布泛黃測試、分散染料的升華色牢度測試、活性染料的水燙牢度測試。
主要技術指標：
1．加熱面積：50mm×110mm 1、 試樣加熱面積：50mm×110mm
2、 試樣壓強：4 kPa±1kPa
3、 工作位：3位
4、 時間設定：0.01s～99.99H 分辨率為0. 01s
5、 溫度設定：室溫至220℃范圍內任意設定
6、 升溫時間：室溫至110℃時小于30min
7、 溫度控制誤差：±1℃
8、 功率：300W
9、 電源：AC 220V±10% 50Hz
10、 體積：305×280×170mm
11、 重量：28Kg
試樣尺寸為40mm×100mm,棉貼襯織物尺寸與試樣同。
干壓試驗時，試樣上不放貼襯織物，直接壓燙15秒。
潮壓試驗時，干試樣用二塊濕的棉貼襯織物覆蓋后，壓燙15秒。
濕壓試驗時，試樣和棉貼襯織物先浸水，再經擠壓使含自身質量的水分，把濕的棉貼襯織物放在濕的試樣上，壓燙5秒。
最后立即用灰色樣卡評試樣的變色，再在大氣中放4小時，作一次評定，對棉貼襯織物沾色較重的一面評沾色等級。
