CBR頂破強力試驗機
發布時間：2018-05-28 09:56
1適用范圍
1.1本方法規定了測定土工織物頂破強力、頂破位移和變形率的試驗方法。
1.2本方法適用于土工織物、土工膜及其復合產品。
2引用標準
GB 8170數值修約規則
3定義
3.1頂破強力
頂壓桿頂壓試樣直至破裂過程中測得的最大頂壓力。
3.2頂破位移
從頂壓桿頂端開始與試樣表面接觸時起，直至達到頂破強力時，頂壓桿頂進的距離。
3.3變形率
環形夾具內側至頂壓桿邊緣之間試樣的長度變化百分率。
4儀器設備及材料
4.1試驗機:應具有等速加荷功能，加荷速率可以設定，并能測讀加荷過程巾的應力、應變量，記錄應力一應變曲線。

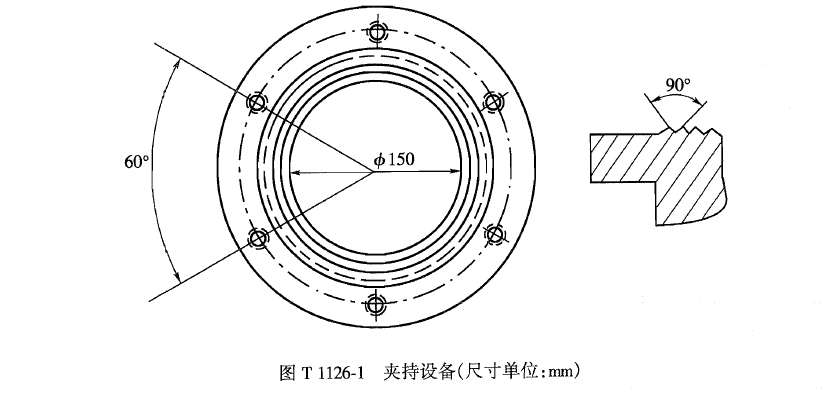

4.2頂破夾具:夾具夾持環底座高度須大于100mm，環形夾具內徑為1SOmm(見圖T 1126-1)，其中心必須在頂壓桿的軸線上。

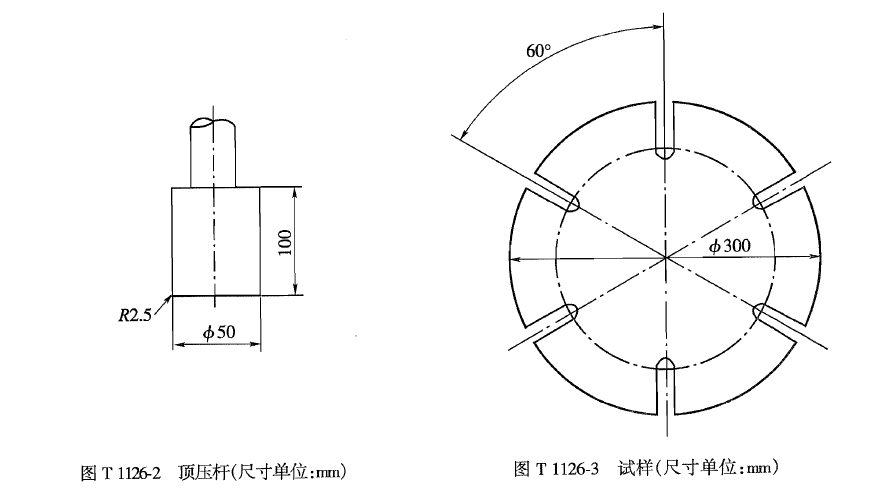

4.3頂壓桿:直徑為50mm、高度為100~的圓柱體，頂端邊緣倒成2.5~半徑的圓弧(見圖T 1126-2 ) 。
5試樣制備
5.1取樣:按本規程T 1101-2006的規定取樣。
5.2制樣:裁取φ300mm的圓形試樣5塊，試樣上不得有影響試驗結果的可見疵點，在每塊試樣離外圈50mm處均等開6條8mm寬的槽(見圖T 1126-3)。
5.3試樣調濕和狀態調節:按本規程T 1101一2006中的第5條規定進行。
6試驗步驟
6.1試樣夾持:將試樣放人環形夾具內，使試樣在自然狀態下擰緊夾具，以避免試樣在頂壓過程中滑動或破損。
6.2將夾持好試樣的環形夾具對中放于試驗機上，設定試驗機滿量程范圍，使試樣最大頂破強力在滿量程負荷的30%一90%范圍內，設定頂壓桿的下降速度為60mrn/min±5mm/min。
6.3啟動試驗機，直到試樣完全頂破為止，觀察和記錄頂破情況，記錄頂破強力(N)和頂破位移值。如土工織物在夾具中有明顯滑動，則應剔除此次試驗數據，并補做試驗至5塊。
7結果計算

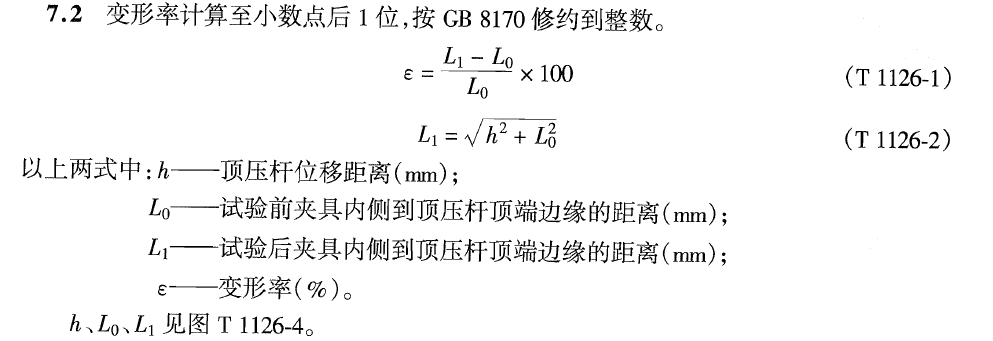

7.1按本規程T 1102-2006的規定，分別計算5塊試樣的頂破強力(N)、頂破位移的平均值和變異系數Cv。頂破強力和頂破位移計算至小數點后1位，按GB 8170修約到整數。
8試驗報告
試驗報告應包括以下內容:
(1)樣品名稱、規格型號和狀態描述;
(2)試驗結果;
(3)試驗日期;
(4)試驗用儀器;
(5)試驗用大氣條件;
(6)任何偏離規定程序的詳細說明。
【用途】
YG026型CBR頂破強力試驗機用于測定高強度紡織品，土工布、土工合成材料，吊帶，噸袋，集裝袋，安全帶等等產品的斷裂強力和斷裂伸長率，該設備須連接電腦，用戶可選擇自配電腦或廠家配套電腦。
【符合標準】
GB/T15788，GB/T13763，GB/T14800，GB/T 16989，GB/T10454，GB/T6096等
【儀器特點】
1、采用伺服控制系統，儀器運行更穩定。
2、采用高精度梯形絲桿，承受力大。
3、測力系統：采用高精度傳感器，經國家技術監督局鑒定。
4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。
5、操作軟件：中，英文自動切換。
【儀器性能及主要技術參數】
本儀器按等速伸長（CRE）原理測定，整個過程由計算機控制，并記錄曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。
1、測試產品：土工布、土工合成材料，吊帶，噸袋等
2、量 程：10000N / 20000N /30000N /50000N（選配）
3、測力精度：＜±0.5%
4、夾距：25～500mm(無級可調)
5、拉伸速度：0.5～500mm/min（無級可調）
6、伸長分辨率：0.01mm
7、打印：斷裂強力，斷裂強度，斷裂伸長，斷裂伸長率，斷裂時間各種形式數據，曲線及統計結果
8、外形尺寸：750×360×1680mm
