織物的撕破性能測定
發布時間：2018-07-27 12:38
撕破是指織物受到集中負荷的作用而撕開的現象。撕破試驗常用于軍服、篷帆、帳篷、雨傘、吊床等機織物，還可用于評定織物經樹脂整理、助劑或涂層整理后的耐用性(或脆性)。撕破試驗不適用機織彈性織物、針織物及可能產生撕裂轉移的經緯向差異大的織物和稀疏織物。
GB／T 3917—1997規定了織物撕破性能的3種測試方法，即舌形試樣法、梯形試樣法和沖擊擺錘法。這里介紹沖擊擺錘法。
沖擊擺錘法
1、沖擊擺錘法撕裂機理
沖擊擺錘法與單舌試樣法的撕裂機理相似，但受力速度快，屬?zèng)_擊型撕裂。試樣固定在夾鉗上，將試樣切開一個切口，然后釋放處于最大勢能位置的擺錘，當動夾鉗離開定夾鉗時，試樣沿切口方向被撕裂。
2、試樣
每個實驗室樣品裁剪經向和緯向兩組各為5塊的試樣，試樣的短邊與經向平
行的稱為“緯向撕裂試樣”，試樣短邊與緯向平行的稱為“經向撕裂試樣”。試樣尺寸如圖所示。
圖 沖擊擺錘法試樣尺寸
3、試驗步驟
沖擊擺錘儀如圖所示。
圖 YG033型沖擊擺錘儀
1——扇形錘 2——指針 3——定夾鉗 4——動夾鉗
5——開剪器 6——擋板 7——強力標尺
(1)將扇形錘1沿順時針?lè)较蜣D(zhuǎn)動，抬高至試驗開始位置，并將指針2撥至指針擋板處6，使定夾鉗3與扇形錘上的動夾鉗4的2個工作平面正好對齊；
(2)將試樣夾在兩夾鉗中，試樣長邊與夾鉗頂邊平行，試樣夾在中心位置，再輕輕將有凹槽的底邊放在夾鉗的底部，在凹槽對邊用開剪器5切1個(20±0．5) mm的切口，余下的撕裂長度為(43±0.5) mm。
(3)按下擺錘停止鍵，放開擺錘。當擺錘回?cái)[時握住它，以免破壞指針位置。
從測量標尺分度值或數字顯示器讀出撕破強力(N)，強力應落在所用標尺值15％~85％范圍內。當撕裂一直在15 mm寬的凹槽區內進行時，該次試驗屬正常。否則，屬不正常，試驗數據應剔除。若5塊試樣中有3塊或以上被剔除，則此法不適用，也可加倍試樣數量再試驗。
4、試驗結果計算
分別計算5塊試樣的經向及緯向的撕破強力算術平均值(N)，修約到1位小
數，必要時，記錄樣品每個方向的最大或最小撕破強力。
本試驗所用到的儀器：

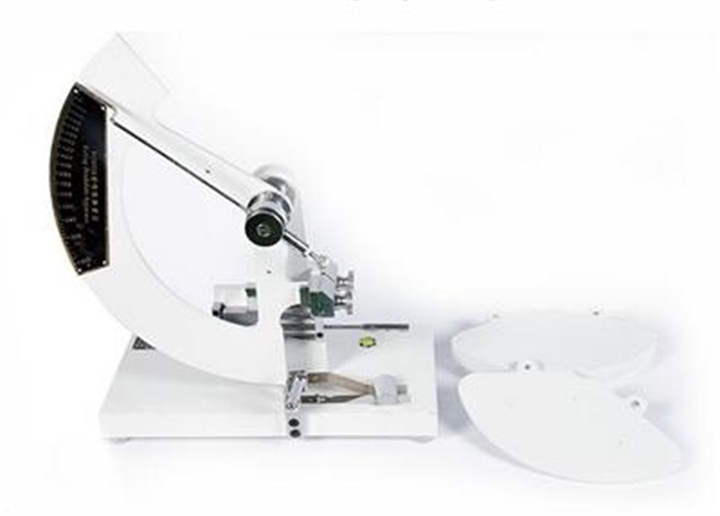

YG033A型落錘式織物撕裂儀
適用范圍：
YG033A型落錘式織物撕裂儀用于各種機織物的抗撕裂強力的測定。
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
