頂破強(qiáng)力和脹破強(qiáng)力
發(fā)布時間：2018-07-28 16:32
織物在一垂直平面的負(fù)荷作用下，頂起或鼓起擴(kuò)張而破裂的現(xiàn)象稱為頂破（脹破），頂破主要是模擬人體肘部、膝部對服裝的施力。而脹破則是模擬濾塵袋、消防水管帶等織物的受力情況。

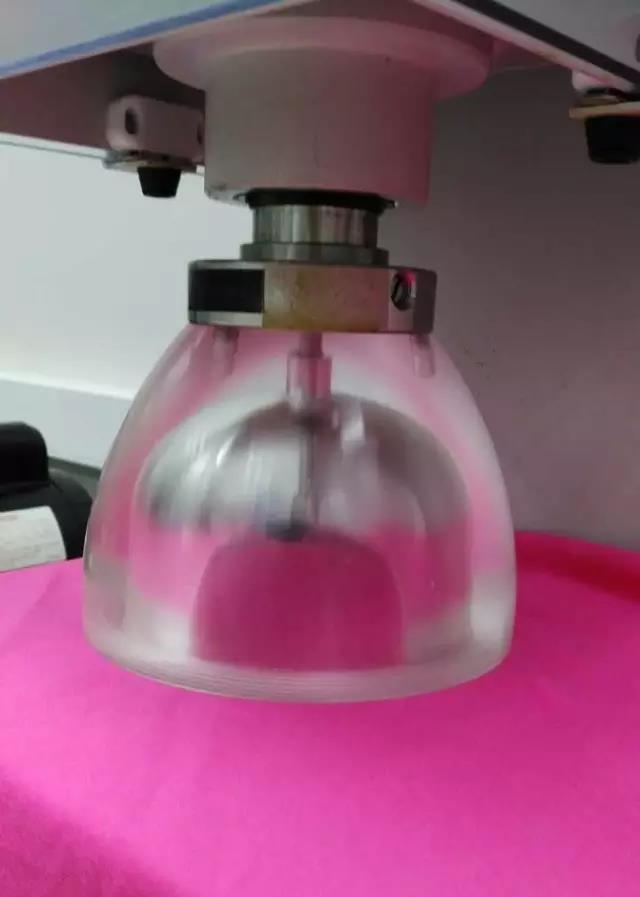

1、鋼球法-彈子式頂破試驗(yàn)

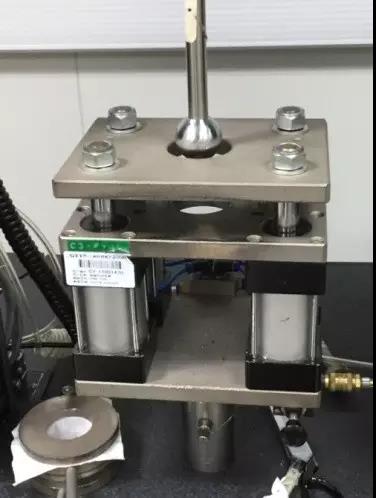

原理：將試樣夾持在固定基座的圓環(huán)試樣夾內(nèi)，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形至破裂，測得頂破強(qiáng)力。
機(jī)織物中，在頂力作用下，首先在變形能力較小的方向和強(qiáng)度最薄弱處紗線斷裂，接著沿著經(jīng)向或緯向相對撕裂，裂口一般呈直線形。若裂口為”L”或”T”字形，說明經(jīng)緯向變形能力相近，同時發(fā)揮最大作用，頂破強(qiáng)力較直線形高。織物經(jīng)緯向的拉伸強(qiáng)力的增加，頂破強(qiáng)力也會增加。
針織物中，各線圈勾結(jié)連成一片，共同承受變形，直至織物撕裂。所以適當(dāng)增加線圈密度也能使頂破強(qiáng)力提高。
非織造布，主要是纖維的斷裂和松散化，纖維固著點(diǎn)的強(qiáng)度影響頂破強(qiáng)度。
2、液壓脹破
原理：將試樣夾持在可延伸的膜片上，在膜片下面施加液體壓力，使膜片和試樣膨脹，以恒定速度增加液體體積，直到試樣破裂，測得脹破強(qiáng)力和脹破擴(kuò)張度。
注：
脹破壓力：施加于與下墊膜片夾持在一起的上，直至試樣破裂的最大壓力。
脹破強(qiáng)力：從平均脹破壓力減去膜片壓力所獲得的壓力。
脹破擴(kuò)張度：試樣在脹破壓力下的擴(kuò)張度，以脹破高度或脹破體積表示。
脹破高度：膨脹前試樣上表面與在脹破壓力下試樣頂部之間的距離。
脹破體積：在脹破壓力下泵送加壓流體的體積。
對于脹破面積的選擇，大多數(shù)織物，特別是針織織物，推薦50cm2（直徑為79.8mm），根據(jù)織物特性也可使用100cm2（直徑為112.8mm，低擴(kuò)張度織物）、10cm2（直徑為35.7mm）、7.3cm2（直徑為30.5mm）。
3、氣壓脹破
原理：將試樣夾持在可延伸的膜片上，在膜片下面施加恒定速度升壓的氣體，當(dāng)膜片頂?shù)揭欢ǜ叨葧䦟悠访浧疲藭r對應(yīng)的壓力值為樣品破裂值與膜片頂起力值之和，再測量單側(cè)膜片頂起到同樣高度所需力值，兩值相減即為測試樣的脹破強(qiáng)力值。
在壓力不大于800 kPa 時，采用氣壓法或液壓法試驗(yàn)儀獲得的脹破強(qiáng)度試驗(yàn)數(shù)據(jù)沒有差別。這個壓力范圍覆蓋了大多數(shù)產(chǎn)品的一般水平要求。對于要求高脹破壓力的特殊紡織品，適合采用液壓試驗(yàn)儀。
