織物撕破強度實驗
發布時間：2018-08-12 21:50
一、實驗?zāi)康呐c要求
1、掌握落錘式撕破強度實驗方法。
2、進一步加強理解單縫撕裂時受力三角區的變化和發展過程,受力三角區的大小與哪些因素有關。
二、基礎知識
織物中經紗或緯紗受到其軸向相垂直的外力,逐根受到最大負荷發生斷裂時稱為撕破強度。
織物的撕破是比較常見和容易發生的一種破壞形式。由于裂口處局部受力的特殊性,織物撕裂強度遠小于其拉伸斷裂強度。往往由于局部撕裂破壞而造成織物失去使用價值。同時撕破強度指標是衡量織物在使用過程中局部受力時的抗損能力的主要質量指標�？椢锏钠渌W(xué)破壞形式(頂破、磨損等)也常都以撕破為最終破壞形式出現,為了提高織物的壽命,必須研究織物撕破。
織物撕破強度的實驗方法,常用的有單縫撕破、舌形撕破、梯形撕破及單縫落錘法撕破等。目前常用的為單縫撕破。

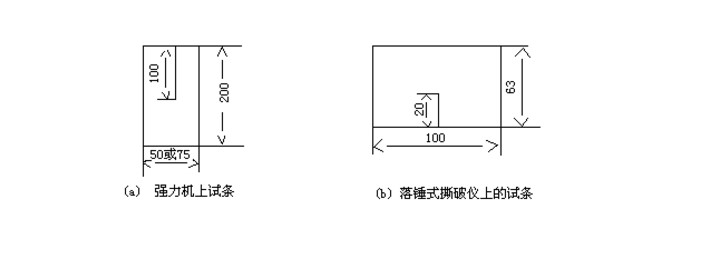

單縫撕破可在強力實驗機和落錘式撕破儀上進行。如圖4-1(a)為強力機上的單縫試條,(b)為落錘式撕裂儀上的試條,試樣沿一個方向剪開一段形成兩瓣分別夾在實驗機的上下夾頭中,當夾頭相對運動或重錘擺動時,橫向紗線沿裂口斷裂,測取其強度。
撕裂的特征是縱向紗線受拉,橫向紗線滑動,滑動產生的摩擦力是橫向紗線受扯拉,因此,橫向紗線形成一個受力三角區,即其底邊的第一根紗線變形最大,負擔的外力最大,隨著離開第一根紗線的距離越遠,受力越小,當拉扯到第一根紗線達到斷裂伸長時,便發生斷裂和出現第一個撕裂峰值,于是下一根紗線開始成受力三角區的底邊,為此,橫向紗線依次陸續斷裂織物被撕破。
三、實驗儀器與工具

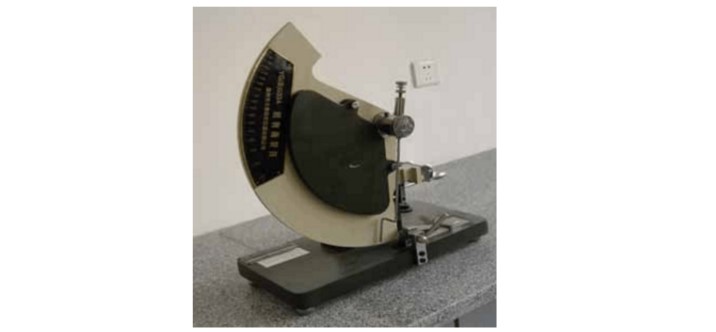

實驗儀器為YG(B)033A型落錘式織物撕裂儀,結構見圖4-2所示。
實驗工具為織物試樣、鋼尺、剪刀和試樣樣板。
四、實驗方法與步驟
1、取樣:在離布邊150mm以內處剪取試樣的有效長度約為100mm×63mm(不須修扯邊紗),切口線長20mm,撕裂長度43mm。用模具或樣板劃線后裁剪,經、緯向各測試五塊。
2、實驗步驟
⑴ 儀器調整,使儀器放在堅實的桌子上,調整平調螺釘,使儀器處于水平位置,然后用平調螺母使之固緊。
⑵按下撕裂刀把,刀片應回復原位,試樣切口長度應為20±0.2mm,如果刀口長度不到或超過時應調整刀片。
⑶ 選擇讀數范圍。撕裂強度在300克以下者,將擺中間的輔助重錘除去,讀外圈讀數;撕破強度在3000克以上者,兩個重錘同時使用,讀內圈讀數。
適用范圍：
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
