機織物密度的定義
密度：機織物在無褶皺和無張力條件下，單位長度所含有的經紗根數與緯紗根數。
經密：沿織物緯向單位長度內所含有的經紗根數。
緯密：沿織物經向單位長度內所含有的緯紗根數。

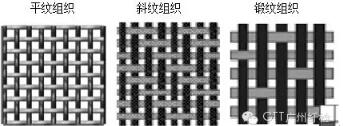

基本結構
測試方法
A 織物分解法：
適用于所有機織物，特別是復雜組織結構。
作為仲裁法，優點：準確；缺點：速度慢
B 織物分析鏡法：
適用于每厘米紗線根數大于50根的織物，較少用。
C 移動式織物密度鏡法：
適用于所有織物。常用方法，速度快，準確度高。

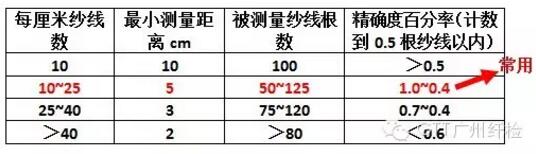

測量距離
測試步驟
1、觀察織物的組織結構及紗線粗細程度選擇合適的方法，實驗室主要選擇方法A和方法C，方法B操作簡單在此不作詳解。
A、分解法
絨類等看不清織物組織結構的織物
①拆除試樣邊緣部分紗線，用鋼尺測量略大于規定尺寸的長度，將其用剪刀剪下。
②用挑針將規定尺寸標出，從邊緣逐根拆下，為便于計數，可以把紗線排列成10根一組，即可得到規定長度內的經紗或緯紗根數。
C、移動式織物密度鏡法
臺燈
密度鏡
鋼尺：壓在輕薄類織物上，
保證密度鏡移動時織物平整且織物不滑動
①將密度鏡置于織物表面，使放大鏡下的標志線與刻度尺上的0點對齊，保證密度鏡上的刻度尺平行于被測系統外的另一系統紗線。
② 轉動螺桿，在規定的測量距離內計數紗線的根數。
計數要點：
通常情況下，起點位于兩根紗線中間，終點位于最后一根紗線 上，
不足 0.25根的不計，0.25~0.75根記作0.5根，0.75根以上記作1根。
2、結果統一折算為根/10cm，必要時換算為英寸：
1英寸=2.54厘米
即：100.0根/10cm=25.4根/英寸
難點解讀
一緯斜織物：
測緯密時原則同上，
測經密時，需將密度鏡的刻度尺垂直于經紗方向。
二組織結構有循環規律的織物：
通過組織結構循環規律確定測量單位內組織循環數;通過組織分析法或分解法測定每個組織循環的紗線數量。
織物密度 = 組織循環數×組織循環的紗線數+剩余紗線數
例1：
3下1上1下1上，每個循環6根紗線
5cm內共有30個循環零3根
則紗線數為6*30+3=183根
例2：
假設每個循環140根紗線，4個循環需要13cm
，則5cm內紗線數為
（140÷（13÷4））*5=215.5根。
快捷之處就在于通過在整個布面上不同位置擺尺子就可以知道結果有沒有差異，記錄結果。
更多示例

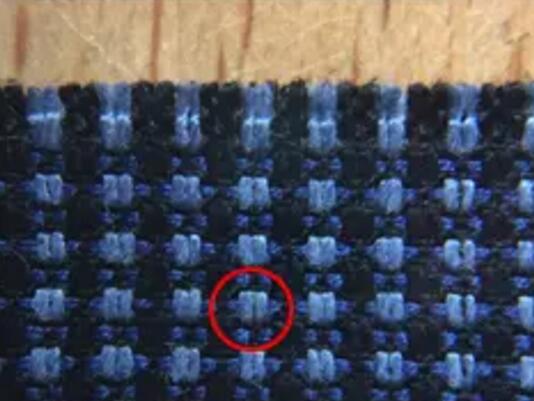

1帶循環花型的色織物
上圖織物可以用2種方法
1、數花型循環：每個花型是由一個六邊形的圖案組成，數出每個圖案包括多少根紗線，然后數出最小測量距離內有多少個圖案，按之前公式計算即可
2、個人推薦方法：數色紗循環數，如圖是由藍色紗2根和黑色紗6根相間，合計8根為一組，只要數出最小測量距離內有多少組色紗即可
2提花織物
提花面料：經紗和緯紗相互交織沉浮，形成不同的、凹凸有致的圖案。
乍一看這塊織物，有人肯定會被這復雜的花型嚇倒，如果數花型循環耗時久卻也未必正確。
有圖案的地方和沒圖 案的地方其經緯紗線排列數量相同。所以數密度可以選擇基本組織較長的一段距離來數。數完后折算成10cm內紗線根數。
3燈芯絨織物
燈芯絨組織采用兩組緯紗與一組經紗交織的緯二重組織，地組織有平紋、斜紋等。燈芯絨由一組經紗和二組緯紗織成，其中一組緯紗（稱地緯）與經紗交織成固結絨毛的地布，另一組緯紗（稱絨緯）與經紗交織構成有規律的浮緯，割斷后形成絨毛。
經密按照通常的方法數
緯密需要注意的是有一組緯紗被割斷，在拆邊紗時會自動除去。
數緯密之前，一定要從布邊拆紗判斷緯密的組織結構，布邊處拆出來的短紗即是被割斷的紗，必須記入織物組織，長紗就是地紗。
4雙層織物
具有雙層織物組織結構的面料，可以在上層標記出最小測量距離，數出相應的紗線數，再在反面相同的位置距離數出另一層紗線數。兩層相加即可。
也可采用拆紗法
5緊密的深色化纖長絲織物
為了便于觀察，需準備可從下方透光照射織物的測試臺。
首先將織物置于測試臺上，一般情況下可以比較清晰的測算。
若紗線細密、組織點仍不清晰，則可通過觀察扣痕對應的紗線循環數來測算，如下右圖平紋組織織物。
每兩條光線間有三根紗線，數出幾條光線換算即可。
