織物撕破性能測試
發(fā)布時間：2018-08-25 16:48
撕破性能
織物邊緣在一集中負(fù)荷作用下被撕開的現(xiàn)象稱為撕裂。撕裂經(jīng)常發(fā)生在軍服、降落傘、帳篷等織物的使用過程中。當(dāng)衣物被物體鉤住，局部紗線受力拉斷，使織物形成條形或三角形裂口，也是一種撕裂現(xiàn)象。抵抗撕裂破壞的能力是為織物的撕破性能。
在規(guī)定條件下，使試樣初始切口擴(kuò)展所需的力是為撕破強(qiáng)力。
經(jīng)紗被撕斷的稱為“經(jīng)向撕破強(qiáng)力”
緯紗被撕斷的稱為“緯向撕破強(qiáng)力”
考核織物撕破強(qiáng)力的常見方法列舉如下，需要說明的是實際測試時會參考不同的國內(nèi)外標(biāo)準(zhǔn)，其參數(shù)略有分別但原理是一致的。
沖擊擺錘法
Using ballistic pendulum method (Elmendorf)
方法介紹
也稱為Elmendorf法，這種方法主要適用于機(jī)織物，不適用于針織物、機(jī)織彈性織物以及有可能產(chǎn)生撕裂轉(zhuǎn)移的稀疏織物和具有較高各向異性的織物（通俗的說就是經(jīng)緯向的性能相差較大的織物）。

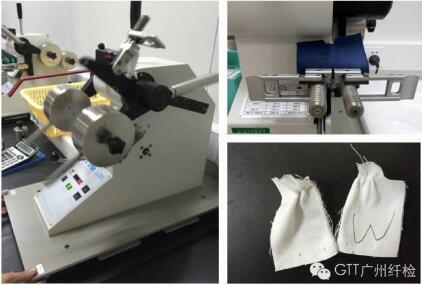

將裁剪成上圖模樣的試樣固定在夾具上，將試樣底部切開一個切口，釋放處于最大勢能位置的擺錘，可動夾具離開固定夾具時，試樣沿切口方向被撕裂，把撕破織物一定長度所做的功換算成撕破力。

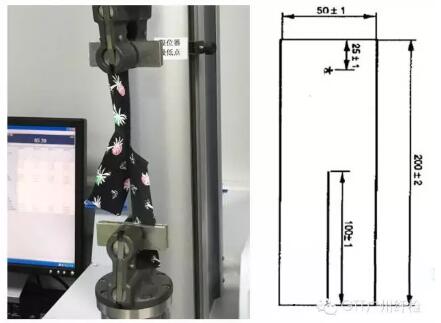

褲形試樣（單縫）撕破法
Trouser-shaped test specimens
(Single tear method)
方法介紹
這種方法主要適用于機(jī)織物，不適用于針織物、機(jī)織彈性織物以及有可能產(chǎn)生撕裂轉(zhuǎn)移的稀疏織物和具有較高各向異性的織物。
夾持褲形試樣的兩條腿，使試樣切口線在上下夾具之間成直線。開動儀器將拉力施加于切口方向，記錄直至撕裂到規(guī)定長度內(nèi)的撕破強(qiáng)力。
舌形試樣（雙縫）撕破法
Tongue-shaped test specimens
(Double tear test)
方法介紹
這種方法主要適用于機(jī)織物，不適用于針織物、機(jī)織彈性織物以及有可能產(chǎn)生撕裂轉(zhuǎn)移的稀疏織物和具有較高各向異性的織物。
將舌形試樣中間一舌片夾入試驗儀的一個夾鉗中，其余左右兩舌片對稱的夾入另一個夾鉗，保持兩個切口線的順直平行。記錄直至撕裂到規(guī)定長度的撕破強(qiáng)力。
翼形試樣撕破法
Wing-shaped test specimens
(Single tear method)
方法介紹
主要適用于機(jī)織物，與其他方法相比，這種方法不容易發(fā)生紗線滑脫，不適用于針織物、機(jī)織彈性織物及非織造類產(chǎn)品。
一端剪成兩翼特定形狀的試樣按兩翼傾斜于被撕裂紗線的方向進(jìn)行夾持，施加機(jī)械拉力使拉力集中在切口處沿著預(yù)想的方向進(jìn)行。記錄直至撕裂到規(guī)定長度的撕破強(qiáng)力。
梯形試樣撕破法
Trapezoid-shaped test specimens
方法介紹
適用于各種機(jī)織物和非織造布，即相較于其他測試方法，它適用于針織物、機(jī)織彈性織物及非織類產(chǎn)品。
在長方形試樣上畫一個梯形，用強(qiáng)力試驗儀的夾鉗夾住梯形上兩條不平行的邊。對試樣施加連續(xù)增加的力，使撕破沿試樣寬度方向傳播，測定平均最大撕破力。
撕裂破壞的機(jī)理主要是撕裂三角區(qū)的局部應(yīng)力場作用。梯形法是拉伸作用，擺錘、單舌、雙舌、翼型統(tǒng)歸為單縫法，其機(jī)理是剪切作用。

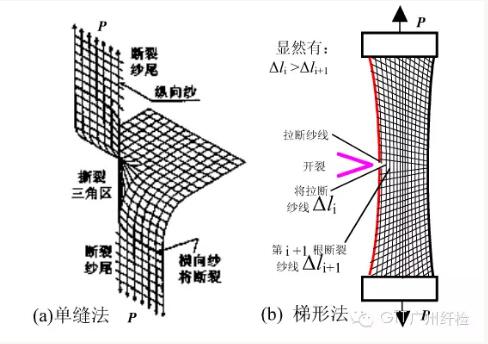

單縫法撕破時，斷裂的紗線是非受拉系統(tǒng)的紗線（見上圖(a)），即試樣沿經(jīng)向拉伸時是緯紗斷裂，緯向拉伸時是經(jīng)紗斷裂；梯形撕破時，斷裂紗線是受拉系統(tǒng)的紗線，拉伸方向與斷裂紗線的方向一致(見上圖（b）)。
對于變形較大的針織物和非織造布來說，由于撕裂應(yīng)力集中區(qū)的擴(kuò)大，撕裂的不同時性明顯減弱，從而轉(zhuǎn)向大面積的拉伸，故較少進(jìn)行撕裂的評價。
影響織物的撕破強(qiáng)力的內(nèi)在因素較多。一般情況下，紗線強(qiáng)力和斷裂伸長率越大，撕裂三角區(qū)內(nèi)的受力紗線根數(shù)越多，則撕裂強(qiáng)力越大。經(jīng)緯紗交織點越多，紗線不易相對移動，三角區(qū)內(nèi)同時受力的紗線根數(shù)越少，織物撕裂強(qiáng)力越小；一般平紋＜斜紋＜緞紋＜方平組織。
織物經(jīng)、緯密對撕破強(qiáng)力影響較為復(fù)雜，經(jīng)緯密度較低時，隨著密度增大，三角區(qū)內(nèi)紗線根數(shù)較多，撕裂強(qiáng)力越大；經(jīng)緯密度較高時，隨著密度增大，受力三角形變小，對撕裂強(qiáng)力不利。
織物經(jīng)樹脂整理后，撕裂強(qiáng)力會降低。
