織物在一垂直平面的負荷作用下，頂起或鼓起擴張而破裂的現象稱為頂破（脹破），頂破主要是模擬人體肘部、膝部對服裝的施力。而脹破則是模擬濾塵袋、消防水管帶等織物的受力情況。

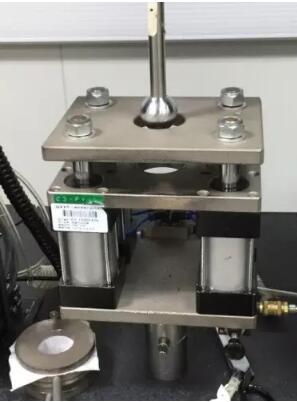

1鋼球法-彈子式頂破試驗
原理：將試樣夾持在固定基座的圓環試樣夾內，圓球形頂桿以恒定的移動速度垂直地頂向試樣，使試樣變形至破裂，測得頂破強力。
機織物中，在頂力作用下，首先在變形能力較小的方向和強度最薄弱處紗線斷裂，接著沿著經向或緯向相對撕裂，裂口一般呈直線形。若裂口為”L”或”T”字形，說明經緯向變形能力相近，同時發揮最大作用，頂破強力較直線形高。織物經緯向的拉伸強力的增加，頂破強力也會增加。
針織物中，各線圈勾結連成一片，共同承受變形，直至織物撕裂。所以適當增加線圈密度也能使頂破強力提高。
非織造布，主要是纖維的斷裂和松散化，纖維固著點的強度影響頂破強度。

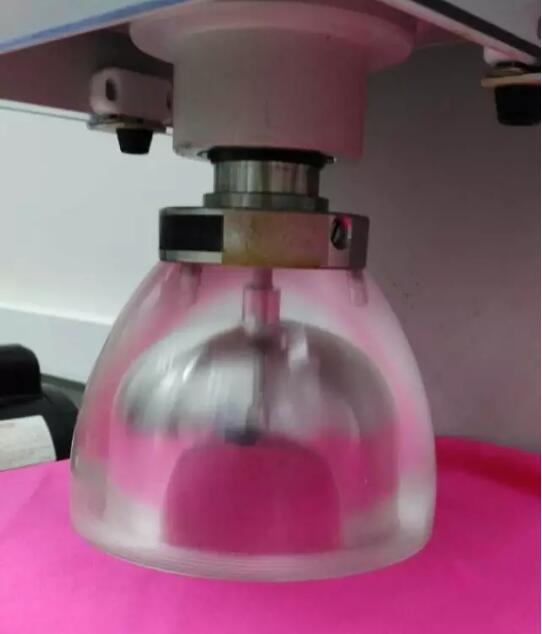

2液壓脹破
原理：將試樣夾持在可延伸的膜片上，在膜片下面施加液體壓力，使膜片和試樣膨脹，以恒定速度增加液體體積，直到試樣破裂，測得脹破強力和脹破擴張度。
注：
脹破壓力：施加于與下墊膜片夾持在一起的上，直至試樣破裂的最大壓力。
脹破強力：從平均脹破壓力減去膜片壓力所獲得的壓力。
脹破擴張度：試樣在脹破壓力下的擴張度，以脹破高度或脹破體積表示。
脹破高度：膨脹前試樣上表面與在脹破壓力下試樣頂部之間的距離。
脹破體積：在脹破壓力下泵送加壓流體的體積。
對于脹破面積的選擇，大多數織物，特別是針織織物，推薦50cm2（直徑為79.8mm），根據織物特性也可使用100cm2（直徑為112.8mm，低擴張度織物）、10cm2（直徑為35.7mm）、7.3cm2（直徑為30.5mm）。
3氣壓脹破
原理：將試樣夾持在可延伸的膜片上，在膜片下面施加恒定速度升壓的氣體，當膜片頂到一定高度會將樣品脹破，此時對應的壓力值為樣品破裂值與膜片頂起力值之和，再測量單側膜片頂起到同樣高度所需力值，兩值相減即為測試樣的脹破強力值。
在壓力不大于800 kPa 時，采用氣壓法或液壓法試驗儀獲得的脹破強度試驗數據沒有差別。這個壓力范圍覆蓋了大多數產品的一般水平要求。對于要求高脹破壓力的特殊紡織品，適合采用液壓試驗儀。
