一、織物拉伸強(qiáng)力

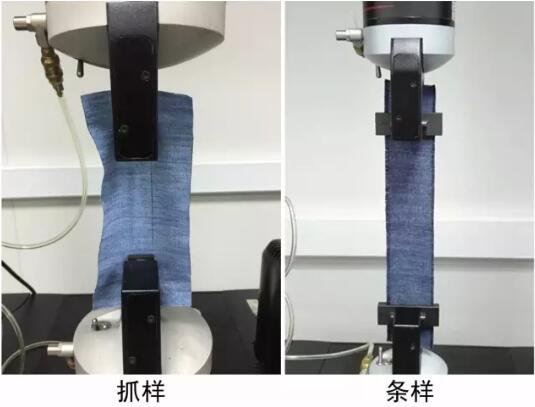

　　常見的測試方法分為條樣法和抓樣法兩種，其中條樣法以其能否拆邊而分為拆紗條樣和剪割條樣。



1.條樣試驗(yàn)：將一定尺寸的試樣扯去邊紗到規(guī)定的寬度（一般5cm）后，試樣整個寬度被夾持器夾持，整體受力的一種織物拉伸試驗(yàn)。對部分非織造布、涂層織物及不易扯邊紗的織物則切割到規(guī)定的寬度后試驗(yàn)。



2. 抓樣試驗(yàn)：試樣寬度方向的中央部位被夾持器夾持的一種織物拉伸試樣。



原理：兩種方法均是以恒定的速度拉伸至試樣至斷脫，記錄斷裂強(qiáng)力。



織物斷裂機(jī)理：織物經(jīng)拉伸后，紗線先由屈曲轉(zhuǎn)向伸直，然后紗線伸長變細(xì)，織物變薄，直至有紗線（最弱的）達(dá)到斷裂伸長，進(jìn)而紗線逐根斷裂，致使織物斷裂。

　　由于在拉伸過程中，紗線交織點(diǎn)處產(chǎn)生擠壓，使交織點(diǎn)處的切向滑動阻力增大，降低了紗線強(qiáng)伸性不勻，所以兩系統(tǒng)紗線交織點(diǎn)越多，浮長越短，一定程度上有助于織物強(qiáng)力的增加。當(dāng)然，經(jīng)緯密度、紗線強(qiáng)度對織物強(qiáng)力的大小也有直接影響。



二、織物拉伸彈力

原理：織物經(jīng)定伸長或定力的拉伸，產(chǎn)生形變，經(jīng)規(guī)定時間后釋去拉伸力，使其在規(guī)定時間回復(fù)后測量其殘留伸長，據(jù)此計(jì)算彈性回復(fù)率和塑性變形率，以表征織物拉伸彈性。

　　注：塑性變形是指織物在一定外力作用下產(chǎn)生形變，撤去外力后不能恢復(fù)原狀的部分。

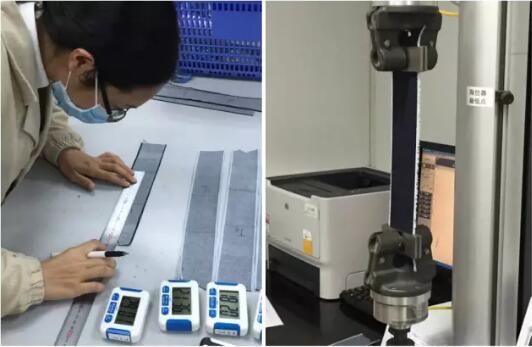

　　有人說拉伸彈性的標(biāo)準(zhǔn)那么多，參數(shù)各有不同，全是文字實(shí)在太繞了，什么定力定伸長，什么殘余、總伸長，分分鐘鐘被繞暈了，為了大家更好的理解，現(xiàn)將拉伸基本原理圖展示如下，萬變不離其宗。

L0：樣品原始長度

L1： 樣品在最大負(fù)荷下的長度

L2：樣品拉伸至最大伸長后放置一段時間回復(fù)后剩余長度。

L1-L0：樣品總伸長

L1-L2：樣品總回復(fù)

L2-L0：樣品實(shí)際伸長



最大伸長率：樣品在最大負(fù)荷下的伸長與原始長度的比值。

最大伸長率= (L1-L0) / L0 ×100%

殘余伸長率（塑性變形率）：樣品拉伸至最大伸長后放置一段時間實(shí)際伸長與原長的比值。

殘余伸長率=(L2-L0) / L0 ×100%

回復(fù)率：樣品總回復(fù)與總伸長的比值

回復(fù)率：(L1-L2) / (L1-L0) ×100%
