織物的磨損是指織物之間或與其他物質之間反復摩擦，織物逐漸磨損破損的現象，而耐磨性則是指織物抵抗磨損的特性。
1織物磨損的機理
織物的磨損通常是先從浮在表面的紗線凸起弧段開始，先是部分纖維斷裂，纖維端豎起起毛，隨著摩擦進行，纖維碎屑會從織物表面脫落，纖維從紗線內抽出，紗線解體，織物局部變薄直至出現破洞。另外，摩擦時產生的熱量一方面使纖維變軟，一方面也會影響纖維的力學性能、彈性，從而加速了破損的過程。
2織物耐磨性測試
耐磨性的測量方法很多，今天先講講用馬丁代爾試驗儀測試的幾種方法，看過上一講的朋友一定有留意到用馬丁代爾儀也可以測試起毛起球性能。可千萬不要弄混咯~
馬丁代爾法（Matindale）
參考標準：
GB/T 21196.1-2007 《紡織品 馬丁代爾法織物耐磨性的測定 第1部分：馬丁代爾耐磨試驗儀》
GB/T 21196.2-2007紡織品 馬丁代爾法織物耐磨性的測定 第2部分：試樣破損的測定

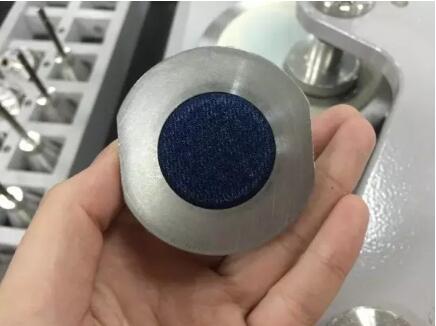

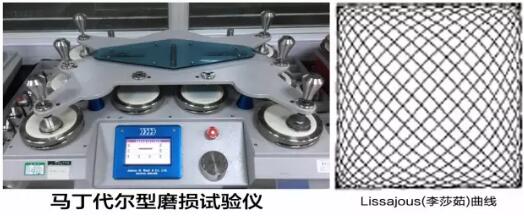

原理：安裝在試樣夾具內的圓形試樣，在規定的負荷下，以軌跡為李莎茹圖形的平面運動與磨料進行摩擦，試樣夾具可繞其與水平面垂直的軸自由轉動。根據試樣破損的總摩擦次數，確定織物的耐磨性能。
試樣破損的終點：
1、機織物中至少兩根獨立的紗線完全斷裂
2、針織物中一根紗線斷裂造成外觀上的一個破洞
3、起絨或割絨織物表面絨毛被磨損至露底或有絨簇脫落
4、非織造布上因摩擦造成的孔洞，其直徑至少為0.5mm
5、涂層織物的涂層部分被破壞至露出基布或有片狀涂層脫落
試驗中對不同用途的織物還規定了相應的摩擦負荷。特別要指出的是涂層織物選用水砂紙作為標準磨料，其他織物使用羊毛磨料。
GB/T 21196.3-2007紡織品 馬丁代爾法織物耐磨性的測定 第3部分：試樣質量損失的測定
本部分的測試方法與參數與第2部分一致，只是在試驗過程中間隔稱取試樣的質量，根據試樣的質量損失確定織物的耐磨性能。
GB/T 21196.4-2007紡織品 馬丁代爾法織物耐磨性的測定 第4部分：試樣外觀變化的測定
本部分通過試樣的外觀變化來確定織物的耐磨性能，可通過兩種方法實現：
a) 進行摩擦試驗至協議的表面變化，確定達到規定表面變化所需的總摩擦次數
b) 以協議的摩擦次數進行摩擦試驗，評定所發生的表面變化程度。
測定耐磨性能國內最常用的儀器馬丁代爾儀及其4種評價方法，下面我們就講講其他測試方法。旋轉平臺雙頭法
參考標準：ASTM D 3884
方法概述：樣品在規定的壓力條件和摩擦運動下，采用旋轉摩擦進行磨損。將測試樣品放在旋轉平臺上，轉動垂直軸，轉動與兩個磨損輪的滑動方向相反。一個磨損輪對著邊緣向外摩擦樣品，另一個則對著中心向內摩擦樣品。樣品形成的磨痕是一個面積大約為32cm2 的圓弧。
標準中提供了多種磨輪和負荷供試驗選擇，盡可能模擬材料在實際使用過程中的耐用性。
試驗后，可通過未磨損樣品的平均斷裂強力和磨損樣品的斷裂強力來計算樣品斷裂強力損失百分比，分析織物耐磨性能。
曲磨法
參考標準：ASTM D 3885

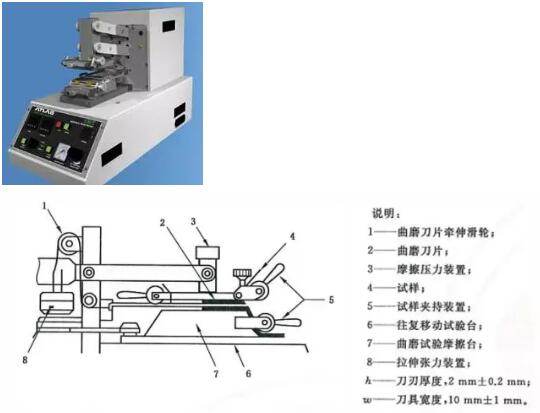

曲磨指織物試樣在彎曲狀態下反復與磨料摩擦所受到的磨損，主要模擬上衣肘部和褲子膝部的磨損。
方法概述：將條形試樣一端夾在上平臺的夾頭內，另一端夾在下平臺的夾頭內。磨刀借重錘給予試樣一定的張力。上平臺固定，隨著下平臺的往復運動，試樣內側受到反復磨損。（可替換：在一定壓力、張力和磨擦作用下，試樣以一定的方向與磨擦刀發生交互曲折磨擦作用。）耐磨擦性能以試樣磨擦前后斷裂強力下降百分比、磨斷次數或兩者表示。
充氣膜片法
參考標準：ASTM D 3886

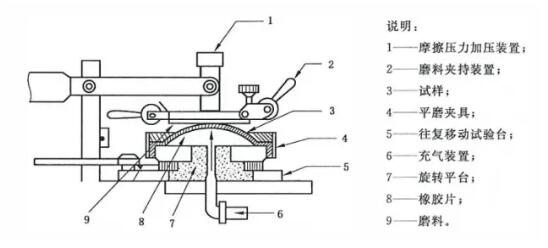

在一定壓力下試樣被裝在橡膠膜片上與具有一定表面特性的磨料發生單個或多個方向的摩擦。根據終點判定法來確定織物的耐磨性能，或外觀評價法來確定織物的耐磨性能。
方法1-終點判定法
測試過程中，試樣中央摩擦區域的纖維被磨穿，此時由于磨料上的觸針與橡膠膜上的觸針接觸，起停器電源接通，測試自動停止。此時的計數器上顯示的摩擦次數即為試樣磨損時的摩擦次數。
方法2-外觀評價法

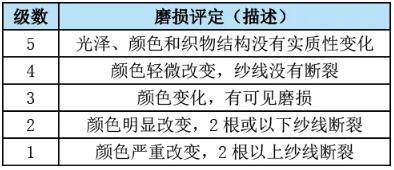

對于摩擦次數的建議如下
達到規定摩擦次數后，對其光澤、顏色及組織結構變化評級
除了以上詳細描述的方法外，還有直線往復磨損、折邊磨、翻動磨、拉伸彎曲復合磨等方法，當然還有一個非常實際但費時繁雜的方法，即通過穿著試驗來評定織物耐磨性。
新的行業標準 FZ/T 01121-2014 《紡織品耐磨性能試驗 平磨法》、FZ/T 01122-2014 《紡織品耐磨性能試驗 曲磨法》已在2014年11月1日實施，與美標相比較在測試方法和結果表征上略有不同。
