土工布寬條拉伸試驗方法
發布時間：2018-09-01 13:17
1 原理
將試樣整個寬度夾持在拉伸試驗機的夾具上，對試樣進行拉伸直至 試樣斷裂。試樣的抗拉伸性能由試驗機的記錄裝置記錄并計算。對所有 土工布及其有關產品，伸長速率固定為隔距長度的（20％±5）/min。
大多數土工布能用本方法進行試驗。但對于特殊土工布，例如高強 土工布、網狀物或由玻璃纖維制成的土工布，有可能需要一些技術修改， 防止它們在夾具中滑移或因被夾具握持而受損。
本方法采用的試樣寬度比長度大，這是本方法與其他方法測定織物 抗拉伸性能方法的根本區別所在。因為一些土工布在負荷作用下夾持范 圍內長度有收縮（頸縮）的趨勢。較大的寬度降低這些土工布的收縮影 響，并可提供與所期望的土工布現場工作特性較為接近的指標。
各類土工布和土工格柵的基本試驗，試樣寬度為 200mm，名義夾持長 度為 100mm。當需要伸長率時，使用伸長計來跟蹤試樣的兩個標記點來 測量伸長。 兩個標記點位于與外加負荷相平行的試樣對稱軸上， 間隔 60mm （試樣對稱中心的每邊 30mm） 。這個距離對于土工格柵可作修改，以便 包含至少一排節點。
使用伸長計測定試樣的伸長。如果校準試驗表明夾鉗位移和伸長結 果之間無顯著差異，則可以通過夾鉗位移測量伸長。在此情況下，名義 夾持長度就是上下夾鉗距離，固定為 100mm。伸長率差異的顯著性可根 據 GB/T 3361 規定，用“學生”t 分布在 95%的置信度下確定。
2 試樣
2.1 試樣數量
在樣品的縱向和橫向各剪取至少 5 塊試樣。
2.2 試樣尺寸
2.2.1 制備每個試樣至 200mm±1mm 的最終寬度（如可能應拆除邊 緣） ，并有足夠的長度以滿足夾鉗隔距 100mm。其長度方向與外加拉伸力 的方向平行。當合適時，為控制滑移，可沿著試樣的整個寬度，與試樣 長度方向垂直地畫兩條間隔 100mm 的標記線（不包括絞盤夾具） 。
2.2.2 對于機織土工布，將每塊試樣剪切至約 220mm 寬，然后再從 試樣兩邊拆去數目大致相等的邊線以得到 200mm±1mm 的名義試樣寬度。 這有助于在試驗期間保持試樣的完整性。 （注：當試樣的完整性不受影響 時，可直接切到最終寬度。 ）
2.2.3 對于土工格柵或土工布與土工格柵的復合產品，每個試樣至 少為 200mm 寬，且包含至少 5 個完整的抗拉單元。
如使用伸長計，伸長點應標記在試樣的中排抗拉肋條的中心線上。 每個標記點之間至少應間隔 60mm，并至少有一個節點或交叉組織，而且 夾持長度應是格柵的數個完整節距。
2.2.4 對于用剪子會影響織物結構的，可以采用熱切，并記錄在報 告中。
2.2.5 當需要濕態最大負荷和干態最大負荷的，則剪取試樣長度至 少為通常長度的兩倍。對每個試樣編號后對折剪成兩塊，一塊用于測干 態最大負荷，另一塊用于測定濕態最大荷載，這樣使的每一對斷裂試驗 是對含有同樣紗線的試樣進行的。
對于浸濕后收縮過大的土工布，拉伸強度應以濕態的最大荷載與調 濕前的初始寬度（精確至±1mm）來測定。
3 調濕
3.1 在 GB 6529 規定的標準大氣條件下調濕試樣并進行試驗。當試 件在間隔至少 2h 的連續稱重中質量變化不超過試樣質量的 0.25％時， 可認為試樣已調濕（如果能標明試驗結果不受相對濕度的影響，則可不 在規定的相對濕度條件下進行調濕和試驗） 。
3.2 對于進行濕態狀態的試樣應浸入溫度 20±2℃（或 23±2℃，或 27±2℃）水中，浸泡時間至少 24h，且足以使試樣完全浸潤，即在浸泡 更長的時間后最大負荷或伸長率無顯著差異。為使試樣完全濕潤，也可 以在水中加入不超過 0.05％的非離子中性濕潤劑。
4 試驗步驟
4.1 設定拉伸試驗機
試驗開始前，將夾具隔距調制 100±3mm，土工格柵除外。選擇試驗 機的負荷量程。選擇試驗機的負荷量程，使斷裂強力在滿量程負荷的 10％～90%之間。設定試驗機的拉伸深度，使試樣的伸長速率為隔距長度 的 20％/min±5％/min。
若使用絞盤夾具，當每次試驗開始時，應將絞盤中心隔距保持最小。 使用絞盤夾具應記錄在報告中。
4.2 夾持試樣
將試樣對中地夾持在夾鉗中。注意縱向和橫向試驗的試樣長度與拉 伸力方向平行。合適的方法是將預先畫好的橫貫試驗寬度且相隔 100mm 的兩條標記線盡可能與上下夾鉗口的邊緣重合。
對于濕態試樣，在從水中取出 3min 內進行試驗。
4.3 安裝拉伸計
在試樣上相隔 60mm 分別設定標記點（分別距試樣中心 30mm） ，并固 定伸計，且不能對試樣有任何損傷。確保試驗中這些標記點不滑移。
4.4 測定拉伸性能
開動拉伸試驗機并連續運行至試樣斷裂，停機并回復至初始隔距位 置。記錄最大荷載，精確至滿量程的 0.2％；記錄伸長率，精確至一位小數。
每個方向至少試驗 5 個試樣。
根據試驗中觀察的情況， 以及土工布特有的變異性和伸長計的應力應變曲線的規則性（出現不規則時應舍棄該結果）判斷結果是否應被剔 除。如果試驗過程中試樣在夾鉗中滑移，或如果在距夾鉗口 5mm 以內范 圍中斷裂而其試驗結果低于其他所有結果平均值 50％時，該實驗值應剔 除，另取一試樣進行試驗。
對于特殊材料的土工布試樣，應采取特殊方法，以減少因夾鉗所引 起的損傷：
a）給夾鉗加襯墊；
b）對夾在鉗口面內的試樣加以涂層；
c）修改鉗口表面。
4.5 測定伸長率
使用合適的記錄裝置測量在任一特定負荷下試樣實際夾持長度的增加。

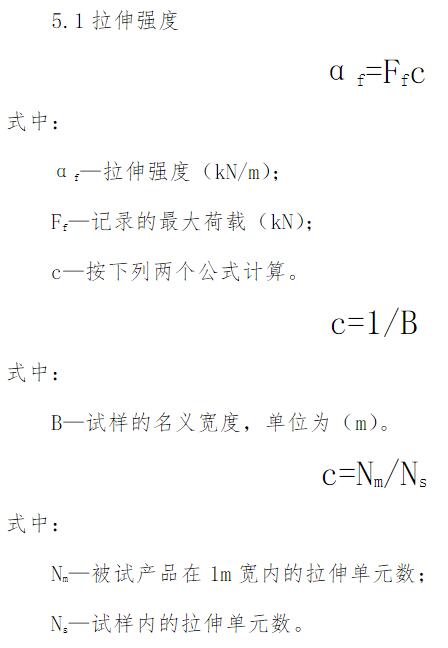

5 計算

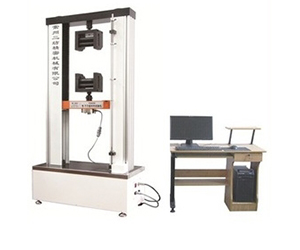

推薦儀器：土工布高強電子拉力試驗機
【適用范圍】
用于測定各種棉、毛、麻、化纖、玻纖等機織物，非織造織物、土工材料的斷裂強力和斷裂伸長率，適用于編織袋，吊帶，編織單絲，防水卷材，漁網線等材料的斷裂強力及伸長率的檢測。并可根據客戶要求定制其他專用夾具！
【符合標準】
GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235
ASTM D4595 GB/T17640等
【儀器特點】
1、測力精度：采用高精度測力傳感器，經國家技術監督局鑒定。
2、控制器：配套計算機控制，標準232接口連接，超強抗干擾能力，速度極快，保證采樣速率≥1000次/秒；并能同時處理曲線及報表。
3、顯示特點：顯示曲線動態跟蹤（監控）測試過程，曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。
4、操作軟件：中，英文一鍵切換，
【儀器性能及主要技術參數】
1、測試方式：按等速伸長（CRE）測試原理測定，整個過程由計算機指令控制，并記錄每時每刻之曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：單紗、織物拉伸、頂破（選配）、剝離、舌形撕破、梯形撕破、定伸長、定強力、接縫強力，接縫效率，接縫抗滑等試驗
4、量 程：10000N / 20000N /30000N /50000N（選配）
5、測力精度： ＜±1%
6，夾距：25～500mm(無級可調)
7、拉伸速度：2～500mm/min（任意設定）
8、回復速度：500mm/min
9、有效動程：600mm
10、伸長分辨率：0.01mm
11、夾持器有效夾持寬度：根據需要選配
（標準配置：吊帶專用夾具）
12、打印：輸出各種形式數據，曲線，打印報表
13、電 源： AC220V±10％ 50Hz
14、外形尺寸：750×360×1680mm
15、重 量：約300Kg
