摘要：本文詳細介紹我國現行的針織物接縫強力測試標準的取樣方法和主要的試驗參數，比較分析抓樣法和頂破法在測試過程中對接縫造成的破壞形式和受力方式。兩種測試方法在本質上都屬于拉伸斷裂的破壞形式，頂破法的測試效率高于抓樣法。
關鍵詞：針織物，接縫強力，測試方法，比較
人們日常穿著的針織服裝及使用的針織產品基本是由多片針織面料拼接組合而成，面料之間互相結合的部位稱為接縫或縫口，接縫的質量直接影響著針織產品的質量和使用性能。接縫強力是衡量接縫質量的一個重要指標，它是指在規定條件下，對含有接縫的試樣施以一定的作用（拉伸、沖頂或膨脹），直至接縫破壞的最大強力。測定紡織品接縫強力的方法主要有兩大類，分別是等速拉伸法和頂破法，其中等速拉伸法可以分為條樣法和抓樣法，頂破法可以分為彈子頂破法和膜片漲破法。本文介紹了我國現行的針織物接縫強力的測試方法，比較分析了它們的異同之處。
1 針織物接縫強力的測試方法
1.1 抓樣法
我國現行標準FZ/T 01031—93《針織物和彈性機織物接縫強力和伸長率的測定 抓樣拉伸法》中詳細規定了采用抓樣法測定針織物接縫強力的步驟和試驗參數[1]，如表1所示。

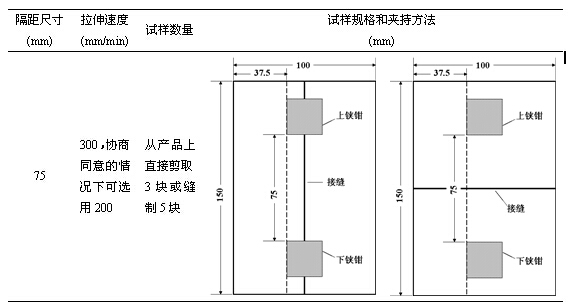

表1 FZ/T 01031—93的主要試驗參數
由表1可以看出，采用此方法測定針織物的接縫強力，包括兩種拉伸方式，一種是作用力方向與接縫平行，另一種是作用力方向與接縫垂直，這和機織物及土工布接縫強力的測試方法不同。對于大多數的機織物（彈性機織物除外）和土工布，采用垂直于接縫的抓樣等速拉伸法或者條樣等速拉伸法就可以測定其接縫強力，而針織物尤其是緯編針織物，由于它本身具有很大的伸縮性，由這種面料構成的縫口，其強度除了表現在承受垂直于縫口的作用力外，還表現在承受沿縫口方向所作用的拉力。當針織物沿線跡方向受到拉力時，將會產生很大的伸長變形，當伸長變形達到縫紉斷裂強度時，縫紉線將被拉斷。而此時并沒有達到針織面料本身的斷裂伸長，面料依然保持完好，這種破壞屬于縫紉線斷裂型。對于針織服裝來說，這種破壞形式是經常發生的，因此測定沿縫口方向的接縫強力和測定垂直縫口的接縫強力有同等重要的作用[2-3]。
采用抓樣法測試針織物接縫強力在針織上衣上的應用較多，對于針織上衣來說，腋下接縫的強力直接影響著其穿著性能，我國現行標準 FZ/T 70007—1999《針織上衣腋下接縫強力試驗方法》中詳細規定了測試腋下接縫強力的步驟和試驗參數[4]，如表2所示。

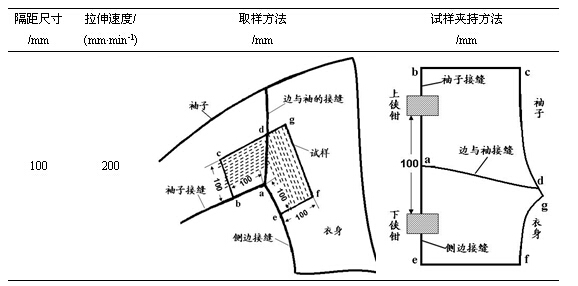

表2 FZ/T 70007-1999的主要試驗參數
該標準中采用抓樣等速拉伸法測定針織上衣的腋下接縫強力，在測試過程中，實際測試了三處接縫的強力，分別是衣身與袖子的接縫強力、袖子的接縫強力、衣身側邊的接縫強力。其中袖子的接縫和衣身的接縫受到平行于接縫的拉力，衣身與袖子的接縫受到垂直于接縫的拉力，這就比較真實地反映了針織上衣在穿著過程中腋下接縫所受到的拉伸力。
1.2 頂破法
我國現行標準FZ/T 01030—93《針織物和彈性機織物接縫強力和擴張度的測定 頂破法》中詳細規定了采用頂破法測定針織物接縫強力的步驟和試驗參數，該標準包括兩種方法，彈子頂破法和膜片頂破法[5]。標準中主要的試驗參數如表3所示。

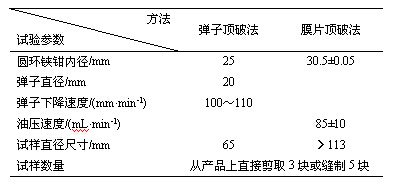

表3 FZ/T 01030—93的主要試驗參數
2 抓樣法與頂破法的比較分析
采用抓樣法測定針織物的接縫強力時，根據鋏鉗與接縫的位置關系不同，接縫受到與其方向垂直或者平行的拉伸力，由此而造成的接縫破壞形式和受力分析如圖1所示。

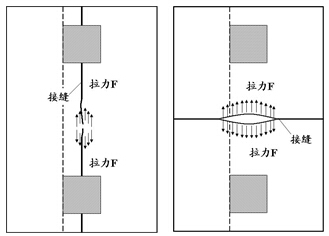

圖1 等速拉伸法造成的接縫破壞和受力分析
采用頂破法測定針織物的接縫強力時，接縫通過鋼球球冠或膜片中心，所受到的力沿針織物與鋼球的接觸面向四周輻射，因此既有垂直于接縫的力，也有平行于接縫的力。當達到接縫強力的極限時，針織物接縫處的紗線斷裂或是縫紉線斷裂，繼而造成裂紋沿接縫不斷擴大，球體穿過接縫裂紋，頂破口形成。頂破法造成的接縫破壞形式和受力分析如圖2所示。

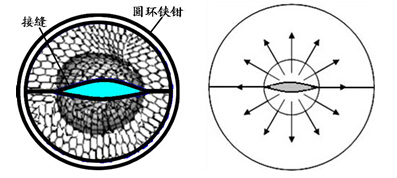

圖2 頂破法造成的接縫破壞及受力分析
頂破法造成的接縫破壞，從本質上來看也是屬于拉伸破壞。頂破法和抓樣法的區別在于，頂破法是多向受力，抓樣法只有垂直和平行于接縫的拉力；頂破法使試樣上各處的受力不是均勻傳遞的，抓樣法使處于鋏鉗正下方的試樣部位的受力是均勻傳遞的[6]。另外，采用頂破法測試針織物的接縫強力，可以有效避免試樣從鉗口處斷裂造成的重復測試，提高測試效率（有效的測試試樣數量與實際測試試樣數量的比值）。頂破法還可以很好地模擬針織服裝在穿著時，接縫與人體突出點（膝蓋、肘部、襪子腳尖）接觸時的受力狀態。
3 結論
抓樣法測定針織物的接縫強力時，不僅要測試垂直于接縫的斷裂強力，還要測試平行于接縫的斷裂強力，二者具有同等重要的作用。
頂破法測定針織物的接縫強力在本質上屬于拉伸斷裂的破壞形式，被測試的接縫同時受到垂直和平行的拉伸力，能夠真實的模擬人體的突出點對接縫造成的破壞。
頂破法可以有效避免試樣從鉗口處的破壞，測試的效率高于等速拉伸法，而且頂破法所需要的試樣尺寸更小，可以節省所需的測試面料尺寸。
在采用頂破法測試針織物接縫強力時，彈子頂破法可以直接得出測試結果，測試效率高，因此比膜片脹破法的應用更為廣泛。
參考文獻：
[1] FZ/T 01031—93 《針織物和彈性機織物接縫強力和伸長率的測定 抓樣拉伸法》[S].
[2] 余序芬.紡織材料實驗技術[M].北京:中國紡織工業出版社，2004：242-260.
[3] 姚穆，周錦芳，黃淑珍，等.紡織材料學[M]. 2版.北京: 中國紡織出版社，1980：501-540.
[4] FZ/T 70007—1999 《針織上衣腋下接縫強力試驗方法》[S].
[5] FZ/T 01030—93 《針織物和彈性機織物接縫強力和擴張度的測定 頂破法》[S].
[6] 李育民，陳黎曦，蔣素嬋，等.試論織物和針織物的頂破面積增加率和頂破強度折算系數[J].針織工業，1983(5):1-5.
