接縫滑移 - 定滑移量測試常用方法：
ASTM D434-1995(此標準已經被代替，但仍有很多國外買家習慣性使用)
ASTM D1683 (用于代替ASTM D434-95的標準，此以標準可用于接縫強力、接縫滑移、拉伸強力等多個參數的測定)
ISO 13936.1 -2004
GB/T 13772.1-2008
JIS L1096 -2010 8.23章節方法C
滑移測試的基本流程：
樣品調濕 =》 取樣 =》 制樣 =》 設備調節 =》 測試 =》結果分析
樣品調濕：樣品在標準的大氣壓環境（溫度20℃、濕度65%）中調濕至少4小時，對于高回潮的樣品需調濕更長的時間。
取樣：由于面料的多樣性，取樣需具有代表性，如提花面料需根據提花情況來處理是否需測試提花部分、地組織部分的接縫滑移測試。對于涂料印花織，需考慮是否需要避開印花部位。
制樣：在制樣過程中，一定要嚴格按各標準內容規定的制樣方式、制樣要求進行制樣。
設備調節：由于國內外不同設備產商生產的設備差異，測試前需認真了解設備狀態（夾片的有效夾持面積、氣動夾具的夾持壓力、設備停止拉伸時靈敏程度）、參數設置（有效夾距、拉伸速率）。設備軟件對數據的采集方式和采集頻率是否符合標準要求。
測試：測試時，需要測試人員對樣測試過程加以觀察；以了解樣品在測試過程中的異常現象；而不是盯著電腦屏幕上拉伸伸長曲線。
結果分析：并不是所有的測試結果都是合理的結果；我們需要對有異常情況產生的測試樣品數據給予剔除，并且了解每個樣品測試過程中的斷裂情況，來分析測試結果的是否符合標準要求。
耗材準備
縫紉針：
服裝用面料接縫滑移常用的縫紉針分為14號針和11號針；號型不同，針的直徑也不同，會影響在織物中留下的針眼大小；這點對于定負荷法測試的影響較大，一定得注意。
縫紉針的鋒利程度，也會影織物的縫紉損傷率，進而影響到織物的接縫強力的最大峰值，而接縫強力才是接縫滑移中的主體內容。
縫紉線：
其主要的影響的因素就是自身強度的問題，對ISO GB等系列標準來說；縫紉線的強度基上都是可以滿足≥200N的要求，但對ASTM 標準來說；其要求并不是≥200N即可停止測試；而是要求直接測試出樣品的實際接縫滑移值。這樣相對來說，對ASTM 標準就必須嚴格按標準要求的縫紉線(ASTM D434約39 tex白色絲光棉線或約36 tex的白色滌棉線，ASTM D1683是根據不同織物類型與面料克重使用不同的縫紉線)。
測試方向問題
測試方向總體分為二種方式
1、經向滑移是指緯紗在經紗上的滑移，對應標準：ASTM D434 、ASTM D1683
2、經向滑移是指經紗在緯紗上的滑移，對應標準：GB/T 13772.1 、ISO 13936.1
二者是相反的，所以當我們拿到測試報告時，一定得看清楚到底是哪個方向的紗線滑移比較差。這也是客戶有時候比較難以理解的一個問題。現在各檢測中心為讓客戶能夠一目了然，采用了以下的結果表示方法。
// 經向 (// to warp )
// 緯向（// to weft）
表示的意思就是縫線平行于經向，和縫線平行于緯向。
樣品備制時的注意事項

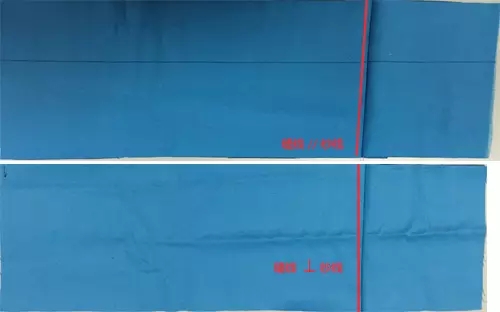

1、除JIS L1096要求縫紉線垂直與經（緯）向之外，其他標準均要求縫線平行于樣品短邊。
2、除JIS L1096外，其他標準要求距長邊38mm處畫一張平行于長邊的直線，以使測試時，夾具能夾住同一束紗線。（如上圖）
3、在縫制樣品時一定得檢查縫紉機上下線的張力是否一致。如下圖：

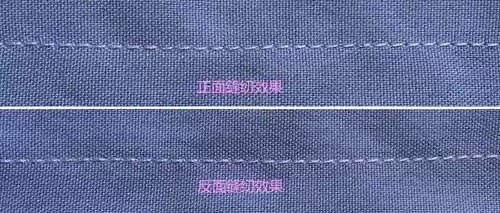

縫紉線上下二條線的縫紉張力一致的話，縫制出來的樣品正反面均勻。在做測試時，紗線所受拉力均勻一致，能夠完全反映出樣品是真實受力情況。

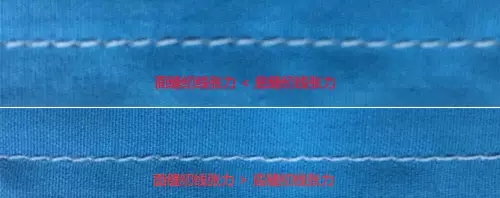

如上圖反應的是上下縫紉線的張力不一致的情況，在這種情況下，縫紉線所表現出來的受拉強力比較弱，所測試出來的結果不穩定。經多次試驗，發現其測試結果略低于正常測試數值，易出現縫線斷裂的情況。
解決方案：
上面縫紉線張力 < 底線張力時，需調整縫紉機上彈簧握線器的張力，使線的張力變大；或者調整底線線圈上的第二個顆螺絲，使用張力變小。
上面縫紉線張力 > 底線張力時，同上方法反向調節。
測試過程中斷裂現象的描述及說明：
常見的織物拉伸斷裂現象有以下幾種，在測試過程可能會出現一種或者幾種。
FTS = Fabric Torn at Seam（織物在縫線處破裂）
STB= Sewing Thread Breakdown（縫線斷裂）
FR = Fabric Yarn Rupture（織物斷裂）
SS = Sewn seam yarn slippage(接縫處紗線滑脫)

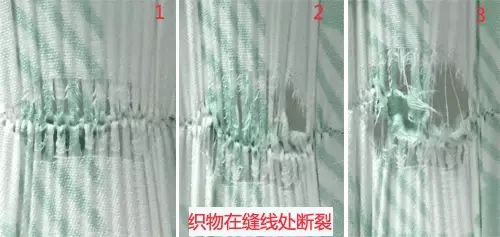

織物在縫線處破裂
織物在縫線處斷裂時結果的表示：
// Warp(經向) 25.7 lbf（磅） FTS(織物在縫線處斷裂)
出現織物斷裂現象的分析：
織物在縫線處斷裂是由于織物拉伸強力與縫線縫紉強力相同或者略低于；織物在縫紉時，縫紉針會將織物的部分紗線刺傷，使其接縫強力值下降，而下降的程度就是我們偶爾才能聽到的另一個參數，縫紉損傷率。還有一種情況就是涂層或者樹酯免燙整理后的織物，這類織物由于紗線受外力作用，相對固定，無法移動；在受強力拉伸時，縫線對紗線形成一種切割力而使織物發生撕裂。
出現織物斷裂時，說明面料本身強力值不是很高；測試結果需要看具體的開口和滑移值情況；
如果開口程度 ≥ 6.4mm；且滑移值滿足客戶要求，則判定合格；反之不合格；
如果開口程度 ＜ 6.4mm ; 且滑移值滿足客戶要求；則判定合格；反之不合格。

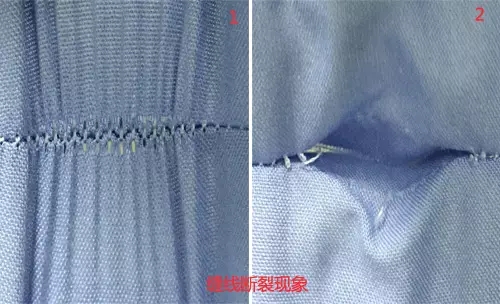

縫線斷裂
縫線斷裂時結果的表示：
// Weft（緯向） N/F lbf（磅） STB(縫線斷裂)
注：N/F 表示未找到6.4mm 開口縫線已經斷裂
出現縫線斷裂現象的分析：
發生縫線斷裂情況，一般表示織物紗線間的滑移較小，且織物拉伸強力明顯大于縫線強力。出現此現象大部分都可以斷定織物的接縫滑移性能非常好；且大多數都是找不到標準規定的開口程度（用N/F表示），此時需要參考接縫強力的數值即可，如果接縫強力值大于客戶的要求，則判定滑移性合格。 需要提出的是，如果有STB現象，且接縫強力值很低，此時100%是實驗室人員在樣品縫制上出現問題。請參照前面的內容進行檢查。

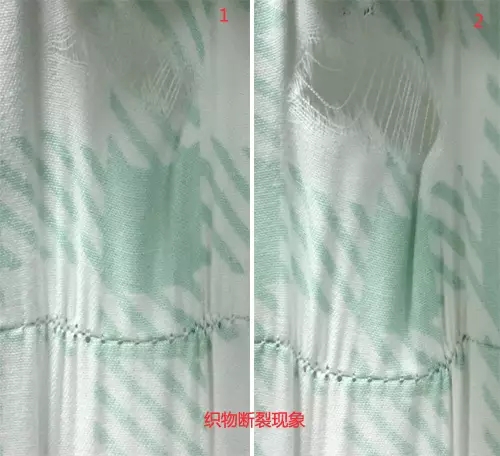

織物斷裂
縫線斷裂時結果的表示：
// Weft（緯向） N/F lbf（磅） FR(織物斷裂)
注：N/F 表示未找到6.4mm 開口織物已經斷裂
出現織物斷裂現象的分析：
此現象說明面料的拉伸強力過低；但面料的接縫性能還是很好的。在出檢測結果時，基本上表示為N/F，同時備注接縫強力值（理論上和拉伸強力值是一樣的）；這類面料我們需要從改善織物強力的方向上去解決織物強力問題，同時要兼顧滑移性能。
如果接縫強力值符合客戶要求，判定合格。同時還需要考慮客戶有無接縫強力要求。
如果接縫強力值不符合客戶要求，判定不合格。

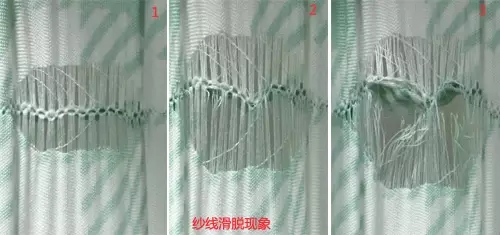

紗線滑脫現象
紗線滑脫現象時結果的表示：
// Weft（緯向） 6.8 lbf（磅） SS(紗線滑脫)
出現織物紗線滑脫現象的分析：
有此現象發生，只能說明織物的接縫滑移性能不合格。一般出現此類現象的面料多為手感非常柔軟或者織物組織結構非常舒松。手感柔軟的面料適當加點防紕裂助劑，將手感變成略為硬一點，可以改善紗線滑脫的情況。
