1、干熱收縮率：滌綸短纖維經(jīng)干熱空氣處理前后長度的差數(shù)對(duì)處理前纖維長度之比的百分?jǐn)?shù)。



2、原理：用熱收縮測定儀，在規(guī)定條件下測定單根纖維干熱空氣處理前后的長度變化，計(jì)算其干熱收縮率。



3、纖維調(diào)濕和試驗(yàn)用標(biāo)準(zhǔn)大氣按GB 6529規(guī)定執(zhí)行，預(yù)調(diào)濕用標(biāo)準(zhǔn)大氣：溫度不超過50℃，相對(duì)濕度10%~25%；調(diào)濕和試驗(yàn)用標(biāo)準(zhǔn)大氣：溫度20±2℃，相對(duì)濕度63%~67%



4、試樣及其制備

a.按GB/T 14334規(guī)定，取出實(shí)驗(yàn)室試樣樣品。

b.從實(shí)驗(yàn)室試驗(yàn)樣品中隨機(jī)取出約5g纖維，按第6章規(guī)定進(jìn)行預(yù)調(diào)濕和調(diào)濕，使試樣達(dá)到吸濕平衡。試樣回潮率在公定回潮率以下可不必進(jìn)行預(yù)調(diào)濕。



5、試樣條件

a.預(yù)加張力：0.075cN/dtex，按名義線密度計(jì)算。

b.熱處理溫度：180℃或按有關(guān)規(guī)定，允許誤差±1℃。

c.熱處理時(shí)間：30min

d.熱處理后平衡時(shí)間：30min



6、試驗(yàn)次數(shù)：30次



7、實(shí)驗(yàn)步驟

a.按儀器說明書要求，做好實(shí)驗(yàn)前的準(zhǔn)備工作。

b.再從已達(dá)吸濕平衡的試樣中隨機(jī)取出6小束纖維，每束纖維取5根，分別用彎頭鑷將纖維一端夾入彈簧夾中間，另一端送入張力彈簧。

c.用鑷子夾住上彈簧連同纖維和張力彈簧一起放入儀器的樣筒中，按樣筒上的順序排列。夾中夾住。

d.樣筒放入儀器中心軸上進(jìn)行長度測量得到L0（精確到0.01mm）

e.取出樣筒放入已達(dá)到規(guī)定溫度的烘箱中進(jìn)行熱處理，30min后立即取出放入第6章規(guī)定的溫濕度條件下平衡30min，再次進(jìn)行長度測量得到L1（精確到0.01mm）

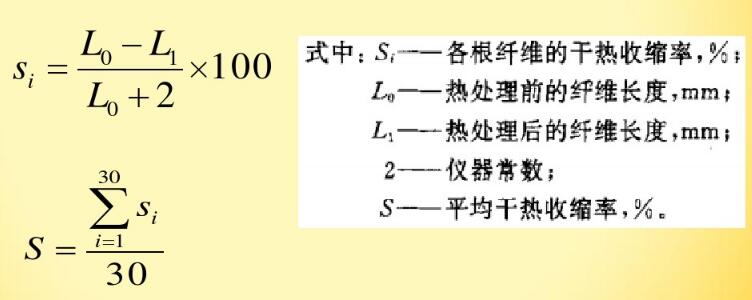

8、結(jié)果計(jì)算
