纖維在松弛狀態下，于100℃沸水中所測得的濕熱收縮率稱為沸水收縮率。其數值大小，可以一定長度的纖維在沸水中的收縮量來表示。它反映纖維在紡織加工和服用過程中受熱處理時的尺寸穩定性。合成纖維的濕熱收縮現象，本質上是高分子取向結構發生變化的一種表現，并且纖維拉伸取向高，受熱后在取向方向上的收縮也大。就測定值而言，沸水收縮率還與試樣長度、沸水浴溫度和煮沸時間等外部條件有關。如果測試條件不同，同樣的纖維也可能出現不同的測定結果。
實驗
一、測試儀器和試樣
1、測試儀器
（1）周長為1m、附有預張力裝置的縷紗測長機。
（2）1m量程，最小分度值為1mm的立式直尺。
（3）501型超級恒溫器。
（4）蒸氣加熱式沸水浴槽。
（5）盛放試樣用的特質浸潤箱。
附件：張力重錘、定時鐘、溫度計和紗布等。
2、試樣
140dtex/36f滌綸DTY
二、實驗范圍
1.沸水處理條件
時間：1-45min；溫度：40-100℃
2.試樣長度
試樣長度：50±1cm。
三、測試方法和計算公式
1.測試方法
測試方法參照6506-86進行，并以沸水處理時間30min和溫度100℃時的沸水收縮率測定值為實驗的標準值。

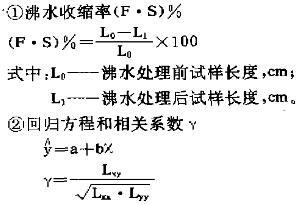

2.計算公式
結論
在滌綸DTY沸水收縮率測定中，發現在煮沸時間、沸水浴溫度和試樣長度三因素中，誤差最大的是溫度，其次是時間，長度幾乎可忽略。
1.煮沸時間對沸水收縮率測定值不敏感。纖維完成收縮平衡的時間僅需10min左右，為國家方法標準GB6506-86規定時間的三分之一。
2.纖維收縮大小明顯地受沸水浴溫度的影響，并且在40-100℃范圍內，溫度與沸水收縮率存在著良好的線性相關關系。
3.試樣長度偏差，包括測長機偏差和直尺讀數偏差。如果偏差不超出±1cm范圍（一般不會超出這一范圍），沸水收縮率最大相對誤差不大于2%。
滌綸DTY沸水收縮率測試用到的儀器：
YG086型縷紗測長儀用于將紗管上試樣紗線用紗框搖取縷紗，供紗線的線密度（或支數）的測定及縷紗強度測試。
DDY6506變形絲卷曲收縮率測試儀依據GB/T6506—2001《合成纖維變形絲卷縮性能試驗方法》用于手動測定變形絲試樣的卷曲收縮率，卷曲模量，卷曲穩定度等指標。
YG368型全自動卷曲收縮率測試儀專用恒溫水箱，用于測定試樣的沸水收縮率。
本設備是YG368型全自動卷曲收縮率測試儀專用烘箱，還適用于相關企業作烘焙、干燥及其它高溫試驗。
