摘要：塑料編織袋現廣泛應用于各行各業，因其具有較好的拉伸性能可承載并有效保護質量較大的產品，滿足了消費者使用需求。因此，編織袋袋體應保證不易破損方可正常使用。本文采用電子拉力試驗機對塑料編織袋樣品的拉伸性能進行檢測，并通過對試驗過程及設備參數、原理等信息的描述，為企業檢測塑料編織袋的抗拉強度性能提供參考。


關鍵詞：塑料編織袋、破損、拉伸性能、柔韌性、抗拉強度、電子拉力試驗機


塑料編織袋主要包括聚丙烯袋、聚乙烯袋，其主要生產工藝是利用塑料原料經擠出薄膜、切割、單向拉伸為扁絲，經過經緯編織得到產品。目前廣泛應用于食品、日用品、肥料、化工產品等的包裝。

塑料編織袋的柔韌性可通過測試袋體抗拉強度（拉伸強度）來判定，從而驗證塑料編織袋是否滿足產品的包裝需求。若塑料編織袋袋體的抗拉強度較低，即袋體柔韌性較差，在儲存和流通的環節易出現袋體破損和泄漏的問題，不但造成包裝內容物出現泄露的情況，而且降低了塑料編織袋的壽命，因此生產企業應加強塑料編織袋抗拉強度的測試。

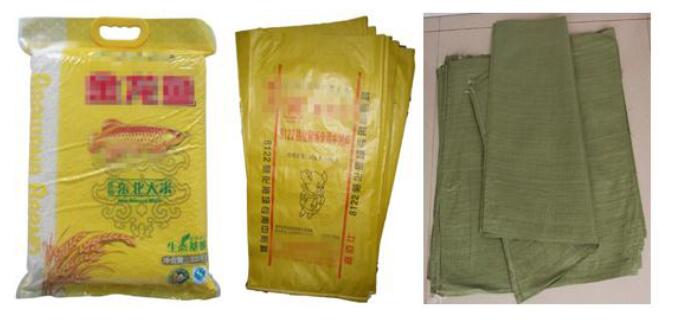

圖1各類塑料編織袋

2.檢測樣品
本次測試以某企業提供的塑料編織袋為樣品。


3.檢測依據
關于塑料編織袋測試標準可參考GB/T1040.3-2006《塑料拉伸性能的測定第3部分：薄膜和薄片的試驗條件》。


電子拉力試驗機

將試樣裝夾在夾具的兩個夾頭之間，兩夾頭做相對運動，通過位于動夾頭上的力值傳感器和機器內置的位移傳感器，采集到試驗過程中的力值變化和位移變化，從而計算出試樣的拉伸、撕裂、變形率等性能指標。


(1)本設備可用于塑料薄膜、復合膜、薄片、編織袋等材料的拉伸性能、拉斷力、抗拉強度與變形率、抗撕裂性能、抗穿刺性能、剝離強度性能、熱封強度性能等指標的測試；可用于輸液袋蓋、軟橡膠瓶塞、口服液蓋穿刺/拉拔力的測試；可用于膠帶解卷力、塑料瓶抗壓力、組合蓋及果凍杯、酸奶杯蓋膜的開啟力等產品與包裝性能的測試。

(2)本設備可滿足GB/T10004、ISO37、GB8808、GB/T1040.1、GB/T1040.2、GB/T1040.3、GB/T1040.4、GB/T1040.5、GB/T4850、GB/T12914、GB/T17200、GB/T16578.1、GB/T7122、GB/T2790、GB/T2791、GB/T2792、GB/T17590、ASTME4、ASTMD882、ASTMD1938、ASTMD3330、ASTMF88、ASTMF904、JISP8113、QB/T2358、QB/T1130等國內外相關標準。


500N、50N兩種規格的力值傳感器可供選擇。

根據相關標準規定，設備提供50mm/min、100mm/min、150mm/min、200mm/min、250mm/min、300mm/min、500mm/min七種試驗速度，可根據試驗標準要求自由設定。

1000mm的超長行程可以滿足大變形率材料的測試。

限位保護、過載保護、自動回位以及掉電記憶等智能配置，保證用戶的操作安全。

一臺試驗機集成拉伸、剝離、穿刺、撕裂等七種獨立的測試程序，為用戶提供了多種試驗項目的選擇。


(1)用裁樣器沿塑料編織袋樣品的橫、縱向分別裁取寬50mm，長200mm的試樣各5條。

(2)將試樣兩端分別裝夾在設備的上、下夾頭上，試樣的長軸方向應與上、下夾具的中心連線重合。

(3)設置試驗速度、試樣寬度等參數信息。

(4)點擊試驗開始選項，試驗開始。儀器自動計算、顯示最終的試驗結果。


本次測試的塑料編織袋樣品橫向平均拉斷力（即抗拉強度）為386.507N/50mm；縱向平均拉斷力為398.011N/50mm。
