土工布拉伸強度伸長率試驗作業指導書



1、依據標準



《土工布及其有關產品寬條拉伸試驗》GB/T 15788-2005



2、范圍



本作業指導書規定了用寬條試樣測定土工布及其有關產品拉伸性能的方法,適用于大多數土工布,包括機織土工布、非織造土工布、復合土工布、針織土工布和氈墊,也適用于土工格柵,但試樣尺寸有可能需要調整。



3、職責



3.1 材料檢測部是本作業文件的執行部門。



3.2 材料檢測部負責人負責檢測試驗過程控制,負責編制檢測試驗報告。



3.3 技術負責人負責審核檢測試驗報告。



3.4 材料檢測部部門負責人負責檢測試驗過程資源配置。



3.5授權簽字人批準檢測試驗報告。



4、儀器設備



4.1 拉伸試驗儀:等速伸長型(CRE)拉伸試驗儀,符合GB/T 16825中的一級試驗機要求。其夾具應有足夠寬度,以握持試樣的整個寬度,并采取適當的辦法限制試樣的滑移或損傷。



注1:對于大部分材料宜使用壓縮式夾具。但對那些使用壓縮式夾具出現過多的鉗口斷裂或滑移的材料,可采用絞盤夾具。



對于選擇夾鉗面而言,最基本的是能限制試樣(特別是對強力土工布)的滑移。




4.2 伸長計:能夠測量試樣上兩個標記點間的距離,對試樣無任何損傷或滑移,應注意保證測量結果確實代表了標記點的真實動程。伸長計包括力學、光學、紅外或電學裝置等。



伸長計的精度應不超過±1mm。如果發現伸長計的應力-應變曲線出現不規則時,應舍棄該結果,對其他試樣進行試驗。



4.3 蒸餾水:僅為浸濕試樣用,詳見GB/T 6682。



4.4 非離子潤濕劑:僅為浸濕試樣用。



5、試驗方法



5.1 設定拉伸試驗機



試驗開始前,將夾具隔距調至100mm±3mm,土工格柵除外。選擇試驗機的負荷量程,使斷裂強力在滿量程負荷的10%~90%之間。設定試驗機的拉伸速度,使試樣的伸長速率為隔距長度的20%/min ±5%/min。



若使用絞盤夾具,當每次試驗開始時,應將絞盤中心隔距保持最小。使用絞盤夾具應記錄在試驗報告中。



5.2夾持試樣



將試樣對中地夾持在夾鉗中。注意縱向和橫向試驗的試樣長度與拉伸力方向平行。合適的方法是將預先畫好的橫貫試驗寬度且相隔100mm的兩條標記線盡可能與上下夾鉗口的邊緣重合。



對于濕態試樣,在從水中取出后3min內進行試驗。



5.3安裝伸長計



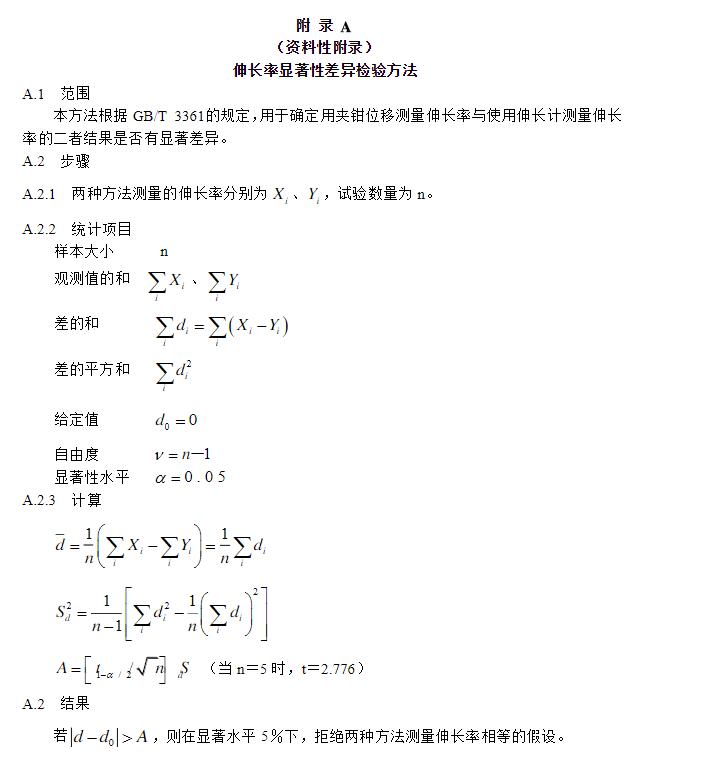

在試樣上相距60mm分別設定標記點(分別距試樣中心30mm),并固定伸長計,且不能對試樣有任何損傷。確保試驗中這些標記點不滑移。



5.4 測定拉伸性能



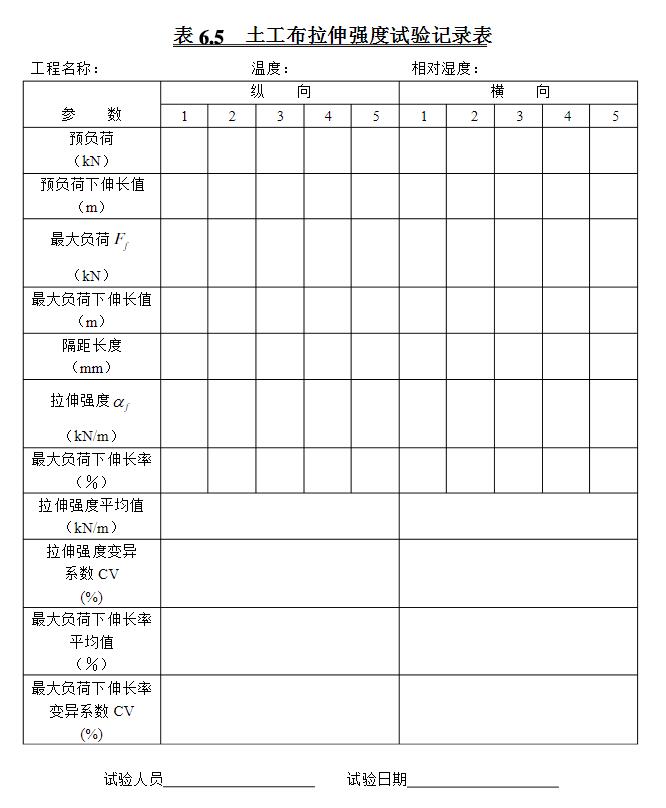

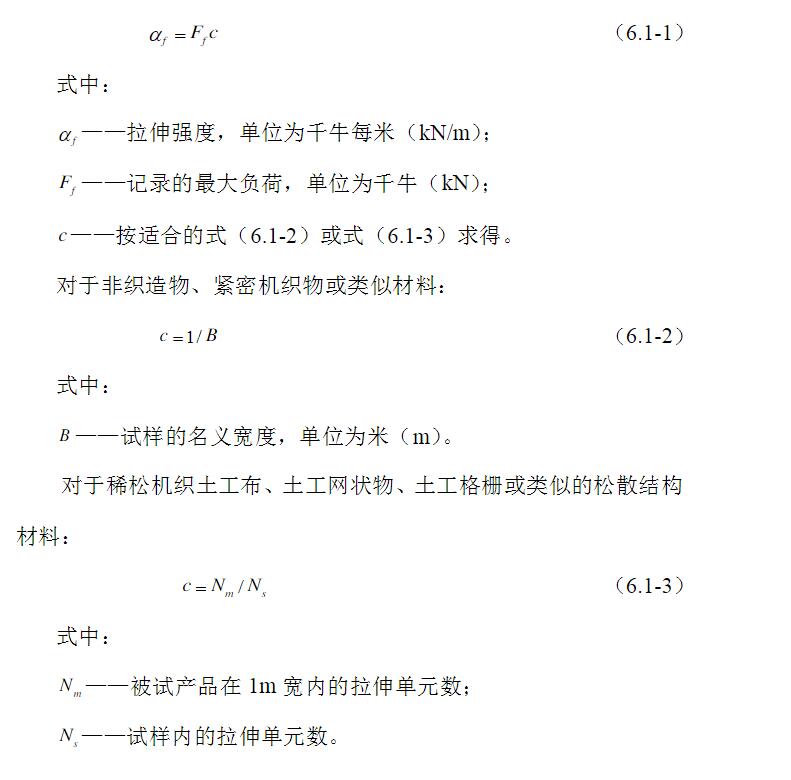

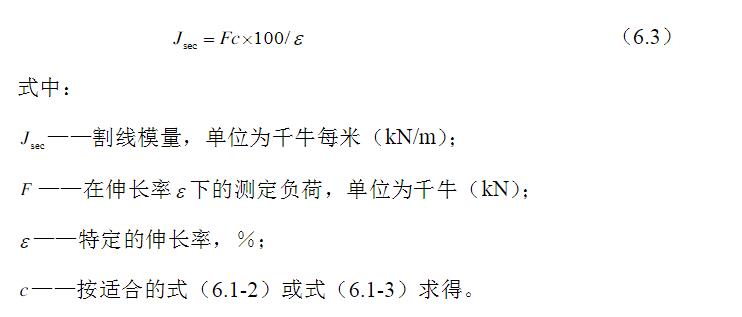

開動拉伸試驗機并連續運行至試樣斷裂,停機并回復至初始隔距位置。記錄最大負荷,精確至滿量程的0.2%;記錄伸長率,精確至一位小數。



每個方向至少試驗5塊試樣。



根據試驗中觀測的試樣情況,以及土工布特有的變異性和5.2的規定,判定試驗結果是否應剔除。如果試驗過程中試樣在夾鉗中滑移,或如果在距夾鉗口5mm以內的范圍中斷裂而其試驗結果低于其他所有結果平均值的50%時,該試驗值應剔除,另取一試樣進行試驗。



注4:確定某些試樣在接近夾鉗邊的地方斷裂的確切原因是困難的。如果因夾鉗損壞試樣而產生鉗口斷裂,其結果應被剔除。但是,如果僅是由于試樣中隨機分布的薄弱部位,此結果是合理的。有時也許是施加負荷時因夾鉗阻止試樣在寬度上收縮,其附近區域產生應力集中,此時在夾鉗口附近的斷裂是難免的,應作為特殊試驗方法的特性而接受。



對由特殊材料(例如玻璃纖維、碳纖維)制成的土工布試樣,需要有特殊方法,以盡可能減少因夾鉗所引起的損傷。如果試樣在夾鉗中滑移或超過四分之一的試樣斷裂在距夾鉗口邊5mm范圍內,可采取下列措施:



a)給夾鉗加襯墊;



b)對夾在鉗口面內的試樣加以涂層;



c)修改鉗口表面。



無論采用了何種修改措施,應在試驗報告中注明修改的方法。

【適用范圍】

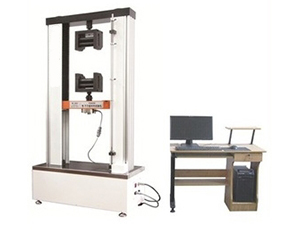

用于測定各種棉、毛、麻、化纖、玻纖等機織物，非織造織物、土工材料的斷裂強力和斷裂伸長率，適用于編織袋，吊帶，編織單絲，防水卷材，漁網線等材料的斷裂強力及伸長率的檢測。并可根據客戶要求定制其他專用夾具！

【符合標準】

GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235

ASTM D4595 GB/T17640等

【儀器特點】

1、測力精度：采用高精度測力傳感器，經國家技術監督局鑒定。

2、控制器：配套計算機控制，標準232接口連接，超強抗干擾能力，速度極快，保證采樣速率≥1000次/秒；并能同時處理曲線及報表。

3、顯示特點：顯示曲線動態跟蹤（監控）測試過程，曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。

4、操作軟件：中，英文一鍵切換，

【儀器性能及主要技術參數】

1、測試方式：按等速伸長（CRE）測試原理測定，整個過程由計算機指令控制，并記錄每時每刻之曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。

2、測試方法：單紗、織物拉伸、頂破（選配）、剝離、舌形撕破、梯形撕破、定伸長、定強力、接縫強力，接縫效率，接縫抗滑等試驗

4、量 程：10000N / 20000N /30000N /50000N（選配）

5、測力精度： ＜±1%

6，夾距：25～500mm(無級可調)

7、拉伸速度：2～500mm/min（任意設定）

8、回復速度：500mm/min

9、有效動程：600mm

10、伸長分辨率：0.01mm

11、夾持器有效夾持寬度：根據需要選配

（標準配置：吊帶專用夾具）

12、打印：輸出各種形式數據，曲線，打印報表

13、電 源： AC220V±10％ 50Hz

14、外形尺寸：750×360×1680mm

15、重 量：約300Kg
