土工布撕破強度試驗作業指導書
1、依據標準
《土工布梯形法撕破強力試驗方法》GB/T 13763-92
2、范圍
本方法規定了土工布梯形法撕破強力的方法,適用于測定各類土工布的梯形法撕破強力。
3、職責
3.1 材料檢測部是本作業文件的執行部門。
3.2 材料檢測部負責人負責檢測試驗過程控制,負責編制檢測試驗報告。
3.3 技術負責人負責審核檢測試驗報告。
3.4 材料檢測部部門負責人負責檢測試驗過程資源配置。
3.5授權簽字人批準檢測試驗報告。
4、儀器設備
等速伸長型(CRE)強力機或等速牽引型(CRT)強力機。
在仲裁檢驗時采用CRE型儀器。
5、試驗方法
5.1 根據GB/T 13760的要求取樣。
5.2 樣品應先在標準大氣條件下調濕24h,或樣品在標準大氣中,使樣品攤開,直至每隔2h樣品的連續稱重變化不超過0.25%時為止。
5.3 將已調濕過的樣品按GB/T 13760規定的要求裁取縱、橫向各10塊試樣。在試樣上不得有影響試驗結果的可見疵點。在每一試樣片上的梯形短邊的正中處剪一條垂直于短邊的15mm長的切口。
5.4 校正儀器上夾鉗和下夾鉗的隔距為25mm。下夾鉗的下降速度為50±5mm/min。
5.5 如采用CRT強力機時需選擇適當重錘,使撕破強力的試驗值落在滿刻度值的20%~80%的范圍內。
5.6 將試樣置于上、下夾鉗內,使夾持線與夾鉗鉗口線相平齊,然后旋緊上、下夾鉗螺絲,同時要注意試樣在上、下夾鉗中間的對稱位置,以便梯形試樣的短邊保持垂直狀態,最后啟動強力試驗機,待試樣全部撕斷,記錄最大撕破強力值,以N(牛頓)為單位。
試樣從夾鉗中滑出或不在切口延長線撕破斷裂,則應剔除此次試驗數值,并在原樣品上在裁取試樣,補足試驗次數。
6、試驗成果整理
6.1 縱、橫向各10次試驗讀數的算術平均數,以N(牛頓)表示。計算到小數后一位,按GB 8170修約到整數。
注:必要時,試驗次數按n=0.154CV2來決定(CV為變異系數)。
6.2 試驗記錄

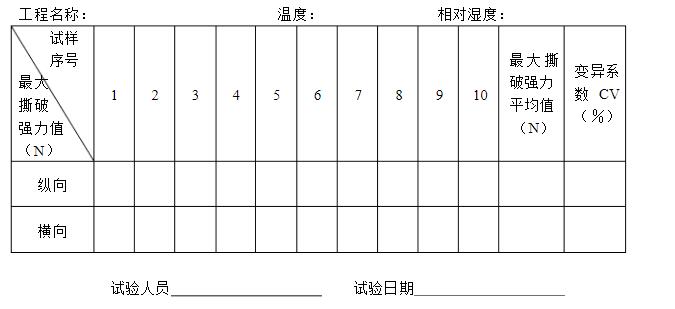

表6.2 土工布撕裂強度試驗記錄表
