1適用范圍
1.1本方法規定了土工格柵、土工網網孔尺寸的測定方法。
1.2本方法適用于各類孔徑較大的土工格柵、土工網，其他相同類型的土工合成材料可參照執行。
2引用標準
GB8170數值修約規則
3定義
當量孔徑:土工格柵、土工網等大孔徑的土工合成材料，其網孔尺寸是通過換算折合成與其面積相當的圓形孔的孔徑來表示的，稱為當量孔徑。
4儀器設備及材料
4.1游標卡尺:量程200mm，精度0.02mm。
4.2其他:坐標紙、鉛筆、求積儀。
5試驗步驟
5.1取樣:按本規程T1101—2006的規定取樣。
5.2試樣調濕和狀態調節:按本規程T1101—2006中的第5條規定進行。
5.3試樣制備:除符合本規程T1101—2006的規定外，每塊試樣應至少包括10個完整的有代表性的網孔。
5.4測試方法

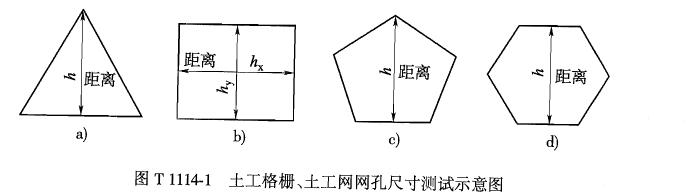

5.4.1對較規則網孔的試樣（圖T1114-1)，當網孔為矩形或偶數多邊形時，測量相互平行的兩邊之間的距離；當網孔為三角形或奇數多邊形時，測量頂點與對邊的垂直距離。同一測點平行測定兩次，兩次測定誤差應小于5%，取均值;每個網孔至少測3個測點，讀數精確到0.1mm，取均值。
5.4.2對于孔邊呈弧線或不規則網孔的試樣，檢測時應將試樣平整地放在坐標紙上固定好，用削尖的鉛筆緊貼網孔內壁將網孔完整地描畫在坐標紙上，用同一坐標紙一次描出所有的應測孔，每個網孔測描兩次。
6結果計算

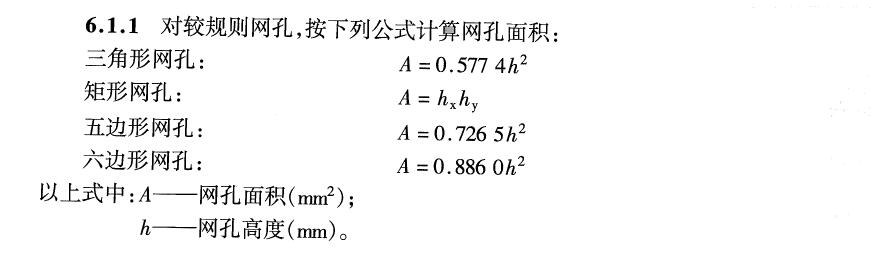

6.1計算網孔面積。
6.1.2對不規則網孔，用求積儀測出坐標紙上每個網孔兩次測描的面積，兩次測量值誤差應小于3%，取均值。

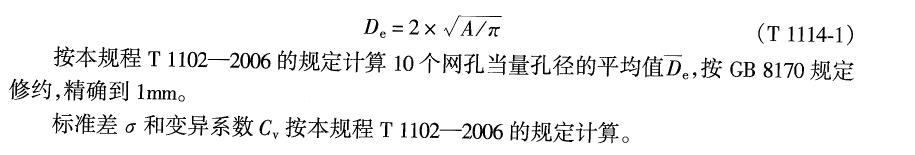

6.2按下式計算網孔的當量孔徑，計算精確到0.1mm:
7試驗報告
試驗報告應包括以下內容：
(1) 試樣名稱、規格；
(2) 本次試驗所采用的試驗方法；
(3) 試驗結果；
(4) 試驗用大氣條件；
(5) 試驗日期；
(6) 試驗中規定應說明的情況；
(7) 任何偏離規定程序的詳細說明。
條文說明
本方法未做修訂，只是在條文的編排上有所變動。在一些工程中，有時需要確定土工格柵、土工網等大孔徑網材的平均孔徑，由于這些材料孔徑較大而且往往不規則，無法用常規的篩分法或顯微鏡測量，本方法是針對這類材料制定的。
用卡尺測量時，應注意卡角緊貼孔邊但不能使孔邊受力變形；用鉛筆描畫時，也要求如此。在測量和描畫時，可從上到下或從左到右依次測量，以免重復。當土工網材網孔形狀不在規程所列范圍內時，可自己推導面積公式或用求積儀直接測量面積。
