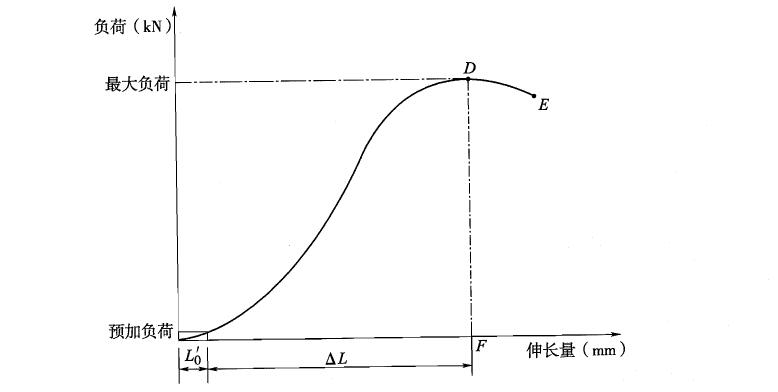

3.5最大負荷:試驗中所得到的最大拉伸力，以kN表示(見圖T 1121-1中的D點)。



  3.6伸長率:試驗中試樣實際夾持長度的增加與實際夾持長度的比值，以%表示。



  3.7最大負荷下伸長率:在最大負荷下試樣所顯示的伸長率，以%表示。



  3.8特定伸長率下的拉伸力:試樣被拉伸至某一特定伸長率時每單位寬度的拉伸力，以kN/m表示。



  3.9拉伸強度:試驗中試樣拉伸直至斷裂時每單位寬度的最大拉力，以kN/m表示。



4儀器設備及材料



  4.1拉伸試驗機:具有等速拉伸功能，拉伸速率可以設定，并能測讀拉伸過程中試樣的拉力和伸長量，記錄拉力一伸長曲線。



  4.2夾具:鉗口表面應有足夠寬度，至少應與試樣200mm同寬，以保證能夠夾持試樣的全寬，并采用適當措施避免試樣滑移和損傷。



  注:對大多數材料宜使用壓縮式夾具，但對那些使用壓縮式夾具出現過多鉗口斷裂或滑移的材料，可采用絞盤式夾具。



  4.3伸長計:能夠測量試樣上兩個標記點之間的距離，對試樣無任何損傷和滑移，能反映標記點的真實動程. 伸長計包括力學、光學或電子形式的。伸長計的精度應不超過±1mm



  4.4蒸餾水:僅用于浸濕試樣，見GB/T 66820



  4.5非離子潤濕劑:僅用于浸濕試樣。



5試樣制備



  5.1取樣:按本規程T 1101-200的規定取樣。



  5.2試樣數量:縱向和橫向各剪取至少5塊試樣。



  5.3試樣尺寸



  5.3.1無紡類土工織物試樣寬為200mm±1mm（不包括邊緣），并有足夠的長度以保證夾具間距100mm;為控制滑移，可沿試樣的整個寬度與試樣長度方向垂直地畫兩條間隔100mm的標記線（不包含絞盤夾具）



  5.3.2對于機織類土工織物，將試樣剪切約220mm寬，然后從試樣的兩邊拆去數目大致相等的邊線以得到200mm土1 mm的名義試樣寬度，這有助于保持試驗中試樣的完整性。



注:當試樣的完整性不受影響時，則可直接剪切至最終寬度。



  5.3.3對于土工格柵，每個試樣至少為200mm寬，并具有足夠長度。試樣的夾持線在節點處，除被夾鉗夾持住的節點或交叉組織外，還應包含至少1排節點或交叉組織;對于橫向節距大于或等于75mm的產品，其寬度方向上應包含至少兩個完整的抗拉單元。



  如使用伸長計，標記點應標在試樣的中排抗拉肋條的中心線上，兩個標記點之間應至少間隔60mm，并至少含有1個節點或1個交叉組織。



  5.3.4對于針織、復合土工織物或其他織物，用刀或剪子切取試樣可能會影響織物結構，此時允許采用熱切，但應在試驗報告中說明。



  5.3.5當需要測定濕態最大負荷和干態最大負荷時，剪取試樣長度至少為通常要求的兩倍。將每個試樣編號后對折剪切成兩塊，一塊用于測定干態最大負荷，另一塊用于測定濕態最大負荷，這樣使得每一對拉伸試驗是在含有同樣紗線的試樣上進行的。



  5.4試樣調濕和狀態調節



  5.4.1土工織物



  干態試驗所用試樣的調濕，按本規程T 1101-2006中的第5.1條規定進行。



  濕態試驗所用試樣應浸入溫度為20℃± 2℃的蒸餾水中，浸潤時間應足以使試樣完全潤濕或者至少24h。為使試樣完全濕潤，也可以在水中加入不超過0.05%的非離子型潤濕劑。



  5.4.2塑料土工格柵



塑料土工格柵試樣狀態調節按本規程T 1101-2006中的第5.2條規定進行。



  5.4.3如確認試樣不受環境影響，則可不進行調濕和狀態調節，但應在報告中注明試驗時的溫度和濕度。



6試驗步驟



  6.1拉伸試驗機的設定



  土工織物，試驗前將兩夾具間的隔距調至100mm±3mm;土工格柵按本方法5.3.3規定進行。選擇試驗機的負荷量程，使斷裂強力在滿量程負荷的30%一90%之間。設定試驗機的拉伸速度，使試樣的拉伸速率為名義夾持長度的(20%±1 % )/min。



  如使用絞盤夾具，在試驗前應使絞盤中心間距保持最小，并且在試驗報告中注明使用了絞盤夾具。



  6.2夾持試樣



  將試樣在夾具中對中夾持，注意縱向和橫向的試樣長度應與拉伸力的方向平行。合適的方法是將預先畫好的橫貫試件寬度的兩條標記線盡可能地與上下鉗口的邊緣重合。對濕態試樣，從水中取出后3min內進行試驗。



  6.3試樣預張



  對已夾持好的試件進行預張，預張力相當于最大負荷的1%，記錄因預張試樣產生的夾持長度的增加值L'o



  6.4使用伸長計時



  在試樣上相距60mm處分別設定標記點(分別距試樣中心30mm)，并安裝伸長計，注意不能對試樣有任何損傷，并確保試驗中標記點無滑移。



  6.5測定拉伸性能



  開動試驗機連續加荷直至試樣斷裂，停機并恢復至初始標距位置。記錄最大負荷，精確至滿量程的0.2%;記錄最大負荷下的伸長量△L，精確到小數點后一位。



  如試樣在距鉗口5mm范圍內斷裂，結果應予剔除;縱橫向每個方向至少試驗5塊有效試樣。如試樣在夾具中滑移，或者多于1/4的試樣在鉗口附近5mm范圍內斷裂，可采取下列措施:



  (1)夾具內加襯墊;



  (2)對夾在鉗口內的試樣加以涂層;



  (3)改進夾具鉗口表面。



  無論采用了何種措施，都應在試驗報告中注明。



  6.6測定特定伸長率下的拉伸力



  使用合適的記錄測量裝置測定在任一特定伸長率下的拉伸力，精確至滿量程的0 .2%。



7結果計算

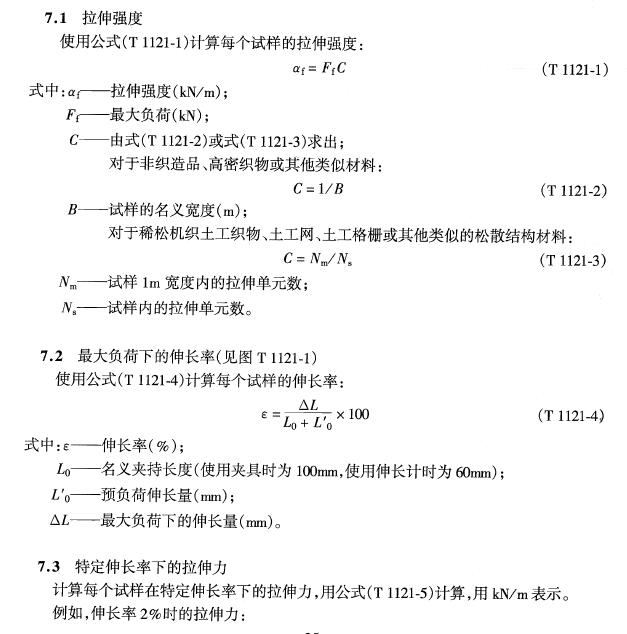

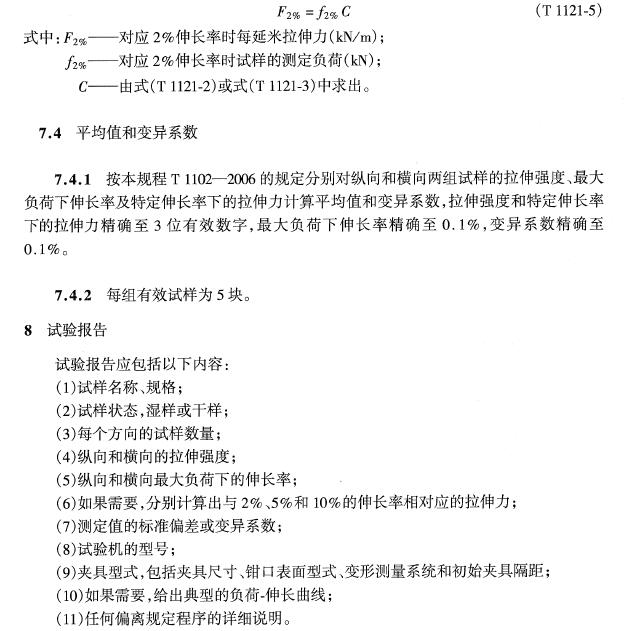

土工合成材料的拉伸強度和最大負荷下伸長率是各項工程設計中最基本的技術指標，拉伸性能的好壞，可以通過拉伸試驗進行測試。

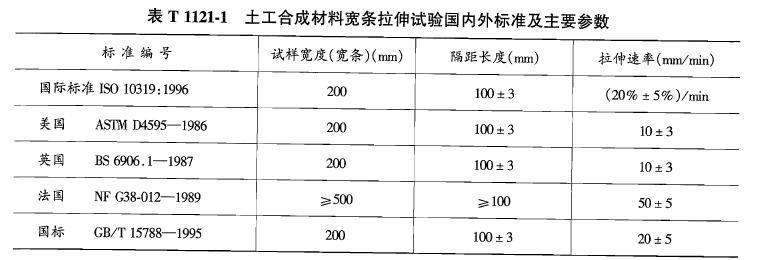

測定土工織物拉伸性能的試驗方法有寬條法和窄條法。由于窄條試樣在拉伸的過程中會產生明顯的橫向收縮（頸縮），使測得的拉伸強度和伸長率不能真實反應樣品的實際情況；而采用寬條試樣和較慢的拉伸速率，可以有效地降低橫向收縮，使試驗結果更加符合實際情況，所以國標標準和國外先進國家的相關標準以及國標土工織物拉伸均采用寬條法（見表 T1121-1）。大量試驗數據表明，50mm窄條法和200mm寬條樣法試驗結果沒有可比性，不存在相關關系，所以不能用折算的方法將窄條試驗的結果折算為寬條試驗的結果。

測定土工格柵拉伸性能的試驗方法，目前國內標準有《土工合成材料 塑料土工格柵》（GB/T 17689-1999）和《玻璃纖維土工格柵》(JC 839.1-1998)，這兩種方法都是采用單筋拉伸；而國際標準《土工布 寬條拉伸試驗》（ISO 10319:1996）和新修訂的國標《土工布及其產品 寬條樣法》（GB/T 15788）包括土工格柵，采用的是寬條法。

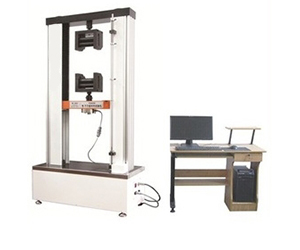

推薦儀器：土工布高強電子拉力試驗機
