土工布圓球頂破試驗
發布時間：2018-10-23 16:49
頂破強度是反應土工織物抵抗垂直物平面的方向壓力的能力，頂破強度試驗與刺破強度試驗相比，壓力作用面積相對較大，材料呈雙向受力狀態。
圓球頂破試驗
以規定直徑圓球頂桿均勻垂直頂壓于土工合成材料平面時，土工合成材料所能夠承受的最大頂壓力。
儀器和設備
試驗可在測定土工合成材料的條帶拉伸強度的拉力機上進行，儀器主要包括下列附件，其結構及功能見圖8-14。
①配有反向器的拉力機，反相器結構簡單，由套在一起的上下兩框架組成，上框架連至拉力機的固定夾具，下框架連至拉力機的可移動夾具，當下框架向下拉伸時，固定在上下框架上的圓球頂裝置產生頂壓。
②圓球頂破裝置由兩部分組成，即一端部帶有鋼球的頂桿和一個安裝試樣的環形夾具。其中：鋼球直徑為25.4mm；環形夾具內徑為44.5mm；在環形夾具內夾緊試樣時，不得損壞試樣，不得對試樣施加較大預應力，試驗過程中試樣不允許在夾具內滑移；安裝球形桿和環形夾具時要注意對中，要求兩者相對運動時鋼球?qū)χ杏诃h(huán)形夾具的中心。

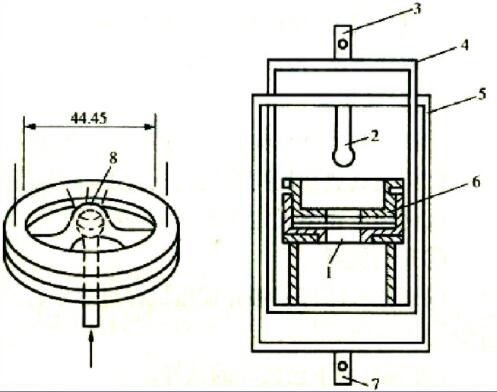

圖8-14 圓球頂破試驗示意圖（尺寸單位：mm）
1-土工織物；2-球形桿；3-接拉力機上夾具；4-反向器的上框架；5-反向器的下框架；6-環形夾具；7-接拉力機下夾具；8-織物
試樣制備
（1）試樣數量：每組試驗取10塊試樣。
（2）試樣尺寸：試樣尺寸為Φ120mm。
（3）取樣方法：按前述原則取樣。
試驗步驟
（1）選擇拉力機的拉力量程范圍，使最大壓力在滿量程的10％～90％范圍內。
（2）將試樣在不受拉力的狀態下放人環形夾具內，將試樣夾緊。
（3）開動拉力機，頂壓速率為100mm/min，在此速度下連續運行直至試樣被頂破，記下最大壓力，單位為N。
計算
（1）計算10塊試樣圓球頂破強度的算術平均值。
（2）計算頂破強度的標準差和變異系數。
