以CBR儀的圓柱頂桿均勻垂直頂壓于土工合成材料平面時，土工合成材料所能承受的最大頂壓力。
（1）儀器和儀具
①CBR試驗儀：見圖8-15a，試驗儀最大壓力約50kN，行程為100mm；頂壓時可用電動驅動或人工驅動，要求頂壓速率為60mm/min。
②量力環：安裝在加荷框架上，量力環下部裝有Ø50mm的圓柱形平頭頂壓桿，量力環中的百分表用于測定量力環變形計算頂壓力。
③環形夾具：如圖8-15b所示，夾具內徑為150mm，試樣直徑為230mm。
試驗儀上的夾具中心必須在圓柱頂壓桿的軸線上。

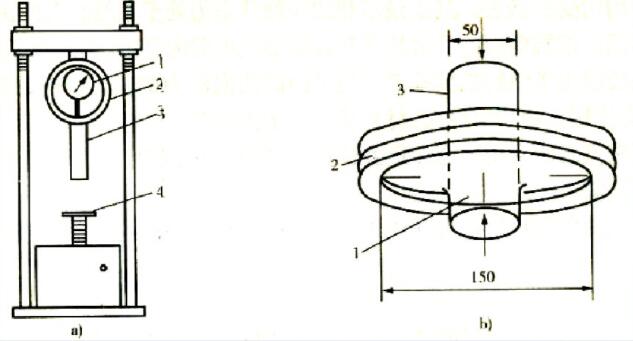

圖8-15 CBR試驗儀及環形夾具示意
a)1-百分表；2-量力計；3-圓柱頂桿；4-托盤
b)1-織物；2-夾具；3-頂壓桿
（2）試樣制備
①試樣數量：每組試驗取10塊試樣。
②試樣尺寸：試樣尺寸為230mm。
③取樣方法：按前述原則取樣。
（3）試驗步驟
①試樣放入環形夾具內，擰緊夾具，使試樣在自然狀態下繃緊。
②將夾具放在加荷系統的托盤上，調整高度，使試樣與頂桿剛好接觸。
③將頂壓速率設定在60mm/min。
④開動機器。
⑤圓柱頂壓桿接觸并頂壓試樣過程中，記錄百分表讀數和量力環讀數，到確認試樣破壞為止。
⑥停機，取下已破壞的試樣。
⑦重復1-6步驟進行試驗，每組共進行10塊試樣。
（4）結果整理
①由量力環標定曲線，將量力環中百分表的讀數換算為力。
②計算每塊試樣的頂破強度(N)。
③計算10塊試樣的頂破強度平均值、標準差及變異系數。
