土工布在工程中起到了加筋、軟土加固、透水反濾等作用，而特征孔徑是土工布的重要物理指標，是水利、交通等工程設計時必須考慮的關鍵設計參數。

　　設定合理有效孔徑的土工布，能在工程使用中起到保持土顆粒不流失的同時又不至于降低土體滲透性能的作用。目前測定有效孔徑的辦法很多，主要有干篩法、濕篩法、泡點法、毛細血管法等，國內普遍使用的是干篩法和濕篩法。



干 篩 法

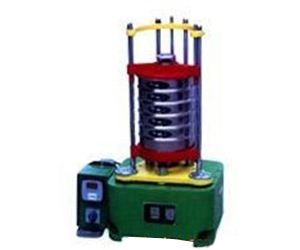

YG992-4型土工布孔徑測定儀


土工布有效孔徑測試原理

以不加張力的單層土工布及其有關產品之試樣作為篩網，在規定的振動頻率和振幅下，對試樣及級配顆粒材料，進行試驗計算過篩率。



土工布有效孔徑測試方法

1、將儀器固定在平整，穩固的工作臺上

2、接通電源，打開電源開關，試驗前一定要根據試驗要求設定好所需時間，方法是按一下設定鍵，數字開始閃爍，輸入需要設置的時間，按移位鍵數字可移位，按調整鍵數字增加，時間設定完畢后按設置鍵數據儲存，儀表返回工作狀態。如按一下啟動鍵，時間開始計時，達到所設置時間時停止，在按啟動鍵重新啟動。

3、試驗程序，試驗前將標準顆粒材料與試樣同時放在標準大氣壓下進行調濕平衡。

4、將同組5塊試樣平整，無皺褶地放在支撐網篩上。

5、選用較細粒徑的標準顆粒材料稱取50g，然后均勻灑在試樣表面。

6、將篩框，試樣和接收盤夾緊在儀器上開動機器，搖篩試樣10min。

7、關機后，稱量通過試樣的顆粒材料質量，并記錄，然后更換新的試樣。

8、用下一組較粗標準顆粒重復4---7的程序，直至取得三組連續分級標準顆粒材料的過篩率，并有一組的過篩率低于5%。
