一、實驗目的與要求
1、了解非織造材料撕裂強力測定的原理。
2、了解和掌握梯形法、落錘法測定非織造材料撕破強力的儀器及操作方法。
二、基本理論和知識
家用裝飾、服裝襯、人造革、以及工業用途方面的非織造材料在使用時常常受到分布不均勻的負荷作用，延邊往往受到較大的張力，使材料從受到張力的邊沿部分開始逐漸撕裂。材料的抵抗這種撕裂變形的能力叫撕破強力，它是以材料撕裂時能承受的最大負荷來表示的。
撕破強力的測試方法常用的有舌形法、梯形法和落錘發等，我國紡織行業標準中規定采用的是梯形法和落錘法。值得注意的是這些方法所測得的結果不一定是一致的。一般地認為，梯形法適用于各種非織造布，而落錘法只適用于面密度在120g/㎡以下的薄型非織造布。
三、實驗原理

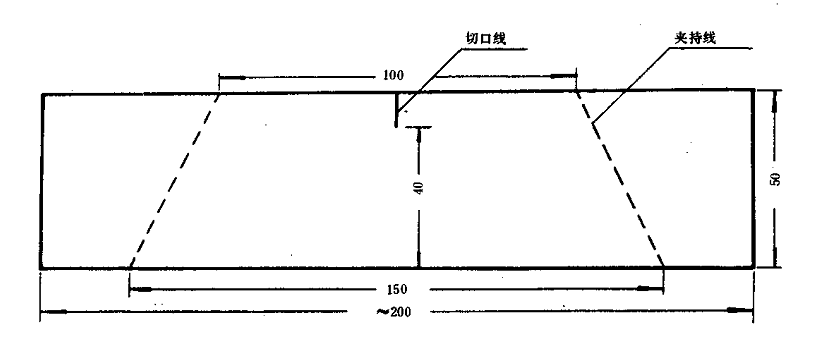

1、梯形法：將畫有梯形的條形試樣，在其梯形短邊中點剪一條一定長度的切口作為撕裂起始點，然后將梯形試樣沿夾持線夾于強力試驗機的上下鉗口內，對試樣施加連續增加的負荷，使試樣沿著切口撕裂，并逐漸擴展直至試樣全部撕斷。
2、落錘法：一塊近似半圓形試樣被加緊于落錘式撕破儀的動夾鉗和定夾鉗上，在兩夾鉗之間即試樣中間開一個切口，利用扇形擺錘從垂直位置下落到水平位置時的沖力使動夾鉗和定夾鉗中的試樣迅速撕裂。
四、實驗設備、儀器和用具
落錘式撕破強力試驗儀、尺子、剪刀等。
適用范圍：
YG033A型落錘式織物撕裂儀用于各種機織物的抗撕裂強力的測定。
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
五、實驗內容與步驟

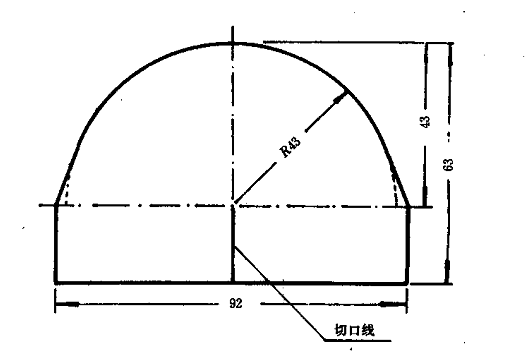

1、按上圖所示尺寸剪取試樣10塊作為試樣，如有要求應在規定的標準狀況下調濕和試驗。
2、檢查儀器水平、空載時指針指0的狀態，并作必要的調整。檢查刀口高低，切口線長要符合20mm的要求。
3、預試：按實際強力選擇適當的量程，使試驗值落在滿刻度值的20—80%的范圍內。
抬起扇形擺錘至垂直位置，即試驗起始位置，并將指針推至擋板處，將半圓形試樣的底邊置于兩夾鉗的正中底部位置上，然后旋緊兩夾鉗，按下切刀手柄，使試樣正中由底向上切開一個20mm長的切口。
4、按下擺錘擋板，扇形擺錘迅速落下，擺向右側，由于動夾鉗與擺錘連為一體，因此試樣就被撕裂而斷，當擺錘回擺時即用手輕輕掣住，此時特別要注意手不能接觸指針的位置，最后記錄下讀數。
5、在試驗的過程中，如夾鉗沒有擰緊而發現試樣在夾鉗中有滑脫現象時或撕裂軌跡偏離試樣垂直中心線45℃以上者則要剔除此次試驗數據，重新補做一次。
6、計算出5個試樣最大撕裂強力的平均值，單位為牛頓，保留到小數點后2位。
