織物接縫處紗線抗滑移性的檢測
發布時間：2018-11-04 08:56
一、基本知識
1、技術依據
GBT 13772.1-2008 紡織品 機織物接縫處紗線抗滑移的測定 第一部分：定滑移量法
2、基本概念
紗線滑移：由于拉伸作用，機織物中緯（經）紗在經（緯）紗上產生的移動。
滑移量：織物中紗線滑移后形成的縫隙的最大寬度。
3、基本原理

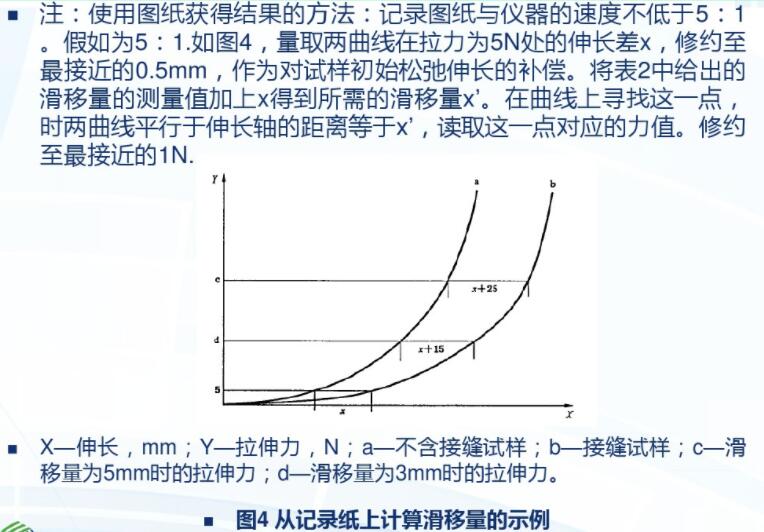

是測定試樣中紗線產生規定滑移量所需要的負荷。測試時，用夾持器夾持試樣，在拉伸試驗儀上分別拉伸同一試樣的縫合及未縫合部分，在同一橫坐標的同一起點上記錄縫合及未縫合試樣的力-伸長曲線。找出兩曲線平行于伸長軸的距離等于規定滑移量的點，讀取該點對應的力值為滑移阻力。
二、實訓過程
1、儀器設備、用具與試樣材料
等速伸長（CRE）織物強力以、縫紉機、縫紉針、縫紉線、測力鋼尺（分度值不超過0.5mm）、分規、放大鏡、試樣。
YG028電腦型電子萬能試驗機，拉力機可按標準定制
【適用范圍】
用于測定各種棉、毛、麻、化纖、玻纖等機織物，非織造織物、土工材料的斷裂強力和斷裂伸長率，適用于編織袋，吊帶，編織單絲，防水卷材，漁網線等材料的斷裂強力及伸長率的檢測。并可根據客戶要求定制其他專用夾具！
【符合標準】
GB/T 3923 GB/T 3917.2 GB/T 2792 FZ/T 70006-2004 GB/T 13773 GB/T 13772.1 GB/T 13772.2 GB/T 19976-2005 GB/T15788 GB/T13763 JTG E50-2006 GB/T16989 GB/T14800 GB/T1040 L/T235
ASTM D4595 GB/T17640等
【儀器特點】
1、測力精度：采用高精度測力傳感器，經國家技術監督局鑒定。
2、控制器：配套計算機控制，標準232接口連接，超強抗干擾能力，速度極快，保證采樣速率≥1000次/秒；并能同時處理曲線及報表。
3、顯示特點：顯示曲線動態跟蹤（監控）測試過程，曲線坐標自動縮放(無須測試人員干預)，報表與曲線同時跟蹤顯示。
4、操作軟件：中，英文一鍵切換，
【儀器性能及主要技術參數】
1、測試方式：按等速伸長（CRE）測試原理測定，整個過程由計算機指令控制，并記錄每時每刻之曲線動態變化及斷裂強力、斷裂伸長（伸長率）、時間、次數等。可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：?jiǎn)渭啞⒖椢锢臁㈨斊疲ㄟx配）、剝離、舌形撕破、梯形撕破、定伸長、定強力、接縫強力，接縫效率，接縫抗滑等試驗
4、量 程：10000N / 20000N /30000N /50000N（選配）
5、測力精度： ＜±1%
6，夾距：25～500mm(無級可調)
7、拉伸速度：2～500mm/min（任意設定）
8、回復速度：500mm/min
9、有效動程：600mm
10、伸長分辨率：0.01mm
11、夾持器有效夾持寬度：根據需要選配
（標準配置：吊帶專用夾具）
12、打印：輸出各種形式數據，曲線，打印報表
13、電 源： AC220V±10％ 50Hz
14、外形尺寸：750×360×1680mm
15、重 量：約300Kg
2、試驗參數選擇
（1）規定滑移量由有關方商定，一般織物采用6mm，對縫隙很小就不能滿足使用要求的織物可采用3mm。
（2）拉伸速度為50mm/min ±5mm/min。
（3）隔距長度為100mm ± 1mm。

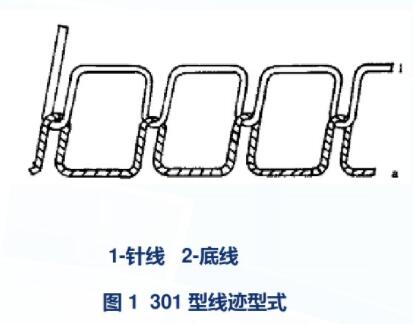

（4）線跡型式為301型，見圖1。

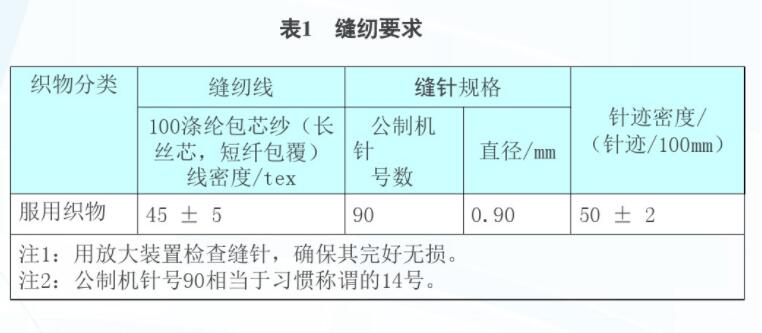

（5）縫紉要求見表1。
3、試樣準備
（1）選取有代表性的試樣。
（2）試樣分布圖見圖2。試樣為矩形試樣，圖中2為緯紗滑移試樣，3為經紗滑移試樣。
（3）試樣的尺寸與數量：裁取經紗滑移試樣與緯紗滑移試樣各5塊，每塊試樣的尺寸為400mm×100mm。經紗滑移試樣的長度方向平行于緯紗，用于測定經紗滑移；緯紗滑移試樣的長度方向平行于經紗，用于測定緯紗滑移。

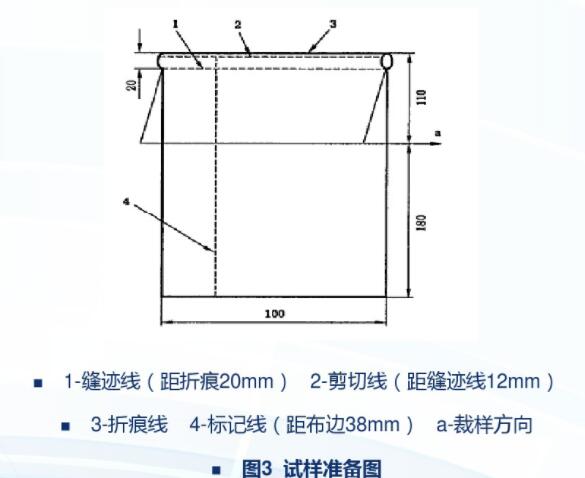

（4）按圖3沿試樣正面朝內折疊110mm，折痕平行于寬度方向。在距折痕20mm處縫一條鎖式縫跡，沿長度方向距布邊38mm處劃一條長邊平行的標記線，以保證對縫合試樣及未縫合試樣進行實驗時夾持對齊同一紗線。在折痕端距縫跡線12mm剪開試樣。將縫合好的試樣沿寬度方向距折痕110mm處剪成兩段，一段包含接縫，另一端不包含接縫。不含接縫的長度180mm。
