為何要考核面料的摩擦色牢度?人們在穿著服裝時,面料與里料便會產生摩擦;各種拼接的部位也會產生摩擦;在倚、靠物體時也會產生摩擦;這些情況很可能因為面料的摩擦色牢度不過關,而產生顏色轉移,從而影響服裝的外觀形象。因此摩擦色牢度測試作為一個基本的技術要求,列在GB18401《國家紡織品基本安全技術規范》里是合情合理的。
即然摩擦色牢度如此重要,作為一個紡織服裝制造專業的人員;我們應該更深入的了解摩擦色牢度測試,使我們的檢測結果接近于樣品的真實值。
1、摩擦色牢度測試常用標準
中國標準:GB/T3920
國際標準:ISO105X12/X16
美國標準:AATCC8/AATCC116
日本標準:JIS L0849Type I/Type II
2、摩擦色牢度測試常用設備

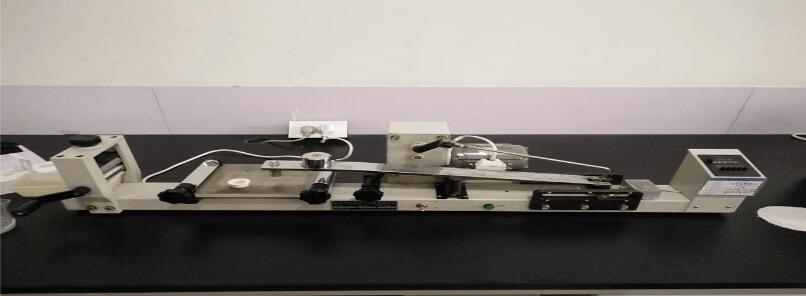

最常用的摩擦色牢度測試儀(左邊的為手動模式、右邊的為自動模式)
此設備適用于常規面料及大花型印花面積的摩擦色牢度測試;
設備參數:摩擦頭直徑(16±0.1)mm,摩擦頭壓力(9±0.2)N
摩擦動程:(104±3)mm,摩擦頻率:往復1次/1秒
適用于標準:GB/T3920、旋轉垂直摩擦色牢度儀
此設備適用于通過常規摩擦色牢度儀無法完成測試的一些小面積印花、印色紡織品及紗線。
3、摩擦色牢度測試知識點
取樣通則:
要求樣品的每一種顏色花型都必須進行測試;
樣品尺寸及數量:
常規摩擦色牢度儀:樣品尺寸最小為50X140mm;經緯向各2塊。用于AATCC系列標準時,沿經緯紗線成45度角取樣,取2塊即可。
旋轉式摩擦色牢度儀:樣品尺寸不小于25X25mm;要求每種顏色與花型都必須測試到。曲面摩擦色牢度儀:樣品尺寸不小于30X220mm;經緯向各2塊。
注:對于摩擦色牢度樣品剪取,沒有必須一定從樣品上剪下來,只要方便安裝試樣,可以不剪取樣品,以節約測試的時間,提高效率。
樣品的調濕:
測試樣品及測試用摩擦小白布等,均需要在標準的大氣壓下(溫度為20℃,濕度為65%)的條件下調濕不得少于4小時;或為羊毛、棉等回潮率較高的原料,則應該提高調濕的時間。
空氣的濕度會影響織物表面的摩擦系數,濕度也會在微狀態下改變纖維形態,改變織物表面的受力面積。調濕是一個相對重要的環節,不可為節約測試時間而放棄調濕,尤其是以高回潮率的纖維為原料的織物。
濕摩擦的含水率:
除AATCC系列標準的含水率為65%之外,其他標準均為為95~100%。
濕摩擦不同的含水率,直接影響濕摩擦的測試結果。對于含水率一定要嚴格控制。在潤濕摩擦小白布后,一定要在規定的時間內完成測試;不然會因為長時間不用,摩擦小白布上的水份會蒸發,使含水率降低。從而影響測試結果。
摩擦次數:
常規摩擦色牢度儀:為往復10次,頻就給為1往復/秒;動程10cm。
旋轉式摩擦色牢度儀:旋轉20次曲柄,摩擦頭旋轉40次。
如使用手動摩擦色牢度儀進行測試時,請注意摩擦動程的起止位置,一般為使摩擦周期正好為10個往復時,我們可以將起點放在摩擦色牢度儀的最里面的位置,這樣當摩擦10次時,摩擦運動回到起點的位置更容易判定一點。
4、摩擦色牢度的評級
所有測試完成后的摩擦小白布均需在標準的大氣壓環境中調濕至少4小時以上才可以評級。
評級需將摩擦布表面的絨毛用透明膠帶粘除出去。
評級時,評級人員需適用D65光源至少2分鐘以上;樣品與光線45度放置。
評級時,需在摩擦布背面放置3塊未使用過的摩擦布作為底布。
常見操作不當引起的摩擦色牢度現象
正常的摩擦色牢度測試樣品
特點:圓,沾色均勻
邊緣處較深的樣品
此類樣品易出現在磨毛、起絨、植絨、等絨類產品;彈力布有彈力方向。主要由于摩擦著在往復運動時,摩擦頭前進方向樣品有起皺現象。導致摩擦布邊緣摩擦面積增大。帶有雙眼皮的摩擦色牢度
此類樣品主要由于摩擦頭夾樣品指環,壓力不夠;或者樣品安裝時有松動現象。摩擦頭在運動時,由于摩擦阻力的作用,導致摩擦小白布產生滑動。摩擦是往復動運,所以產生前后不同的二個摩擦圓。
深淺不一的摩擦樣品
此類樣品除面料本身的厚度不均產生的特例之外;主要由于1、摩擦頭前后,或者左右不平衡產生的。如多個樣品均出現此類現象,應該檢查摩擦色牢度儀摩擦頭與摩擦底座在運動時吻合。檢查方式可以采用將復寫紙放在底座上,用摩擦頭進行摩擦10次,檢查復寫紙上的痕跡是否深淺不一即可。2、摩擦桿與底座連接部位是否因缺少潤滑油而產生運動時,不在一條直線上運動。
5、摩擦色牢度的影響因素
物理方面:
織物的表面摩擦阻力
對于不同織物,其表面摩擦阻力是不同的;如:棉、麻、竹原纖維織物,牛仔面料、涂料印花織物等,其表面粗糙,進行干摩擦測試時極易將織物表面堆積的染料、涂料或其他有色物質磨下來,甚至造成部分有色纖維斷裂并形成有色微粒,使耐干摩擦色牢度進一步下降。對磨絨或起毛織物而言,織物表面的絨毛與摩擦布表面呈一定的夾角,并不是平行的,從而使摩擦頭在做往復運動時的摩擦阻力增大,使這類織物的耐干摩擦色牢度下降。
纖維的親水性
對于大部分的化學纖維來說,均屬于拒水性纖維;而天然纖維或天然纖維素纖維大部屬于親水性纖維。對于拒水性纖維來說,摩擦時,在干法狀態下,摩擦相對于濕法時較大;在濕法狀態下,水份的作用起到了一定的潤滑作用,從而減少了摩擦阻力。故化學纖維面料的干摩擦色牢度會出現低于濕摩擦色牢度的現象。對于親水性纖維來說,水份的作用會使纖維吸水膨脹,從而增加了摩擦阻力。這與化學纖維出現的現象正好相反。
化學方面:
染料分類有很多種,其中水溶性染料等活性染料進行染色的樣品在進行濕摩擦時易轉移至摩擦小白布上;
染料的飽和性,在進行深色織物加工時,有個重要的概念就是染料濃度。當染料濃度超過該染料的飽和值時,會有一定量的染料無法進入纖維內部或纖維表面與纖維結合;這些過量的染料會堆積在織物表面形成浮色,當進行摩擦色牢度時,這些表面浮色會大量轉移至摩擦小白布上形成嚴重的沾色。
助劑,助劑的使用一般遵循于一固色;二去除織物表面浮色;三降低織物表面的摩擦阻力。
