機(jī)織物拉伸斷裂強(qiáng)力測(cè)定
發(fā)布時(shí)間：2018-12-08 14:42
（一）執(zhí)行標(biāo)準(zhǔn)
國(guó)家產(chǎn)品標(biāo)準(zhǔn)一般只規(guī)定最低限值，試驗(yàn)方法主要有二種：
1.GB/T 3923.1-1997《紡織品 織物拉伸性能 第1部分?jǐn)嗔褟?qiáng)力和斷裂伸長(zhǎng)率的測(cè)定條樣法》
2.GB/T 3923.2-1998《紡織品 織物拉伸性能 第2部分?jǐn)嗔褟?qiáng)力的測(cè)定 抓樣法》
對(duì)于土工織物或其他紡織品，國(guó)家標(biāo)準(zhǔn)另有規(guī)定。
（二）試驗(yàn)方法及原理
1.條樣法：試樣的整個(gè)寬度都被夾持在夾鉗內(nèi)的斷裂強(qiáng)力試驗(yàn)。
2.抓樣法：僅是試樣寬度的中央部分被夾頭所夾的一種斷裂強(qiáng)力的試驗(yàn)方法。
3.測(cè)定原理：由適宜的機(jī)械方法對(duì)試樣給予逐步增加的拉力，直至在規(guī)定時(shí)間限度內(nèi)發(fā)生斷裂，并顯示斷裂點(diǎn)的最大拉力。
（三）技術(shù)條件
1.試驗(yàn)時(shí)，試樣的平均斷裂時(shí)間規(guī)定為20±3s，毛紡織物（純紡、混紡）試樣的平均斷裂時(shí)間規(guī)定為30±5s。

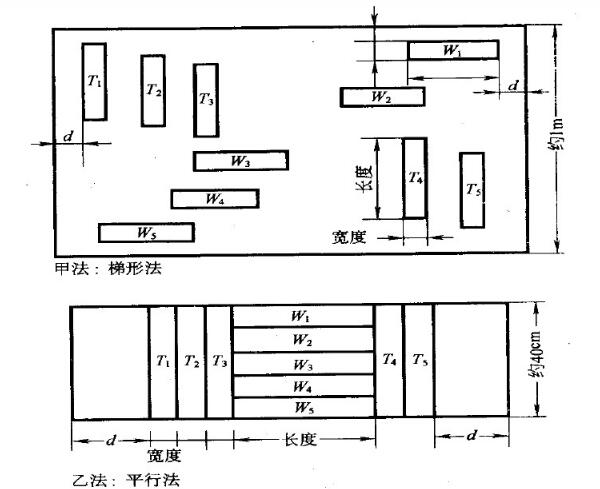

2.試樣的剪取方法（見(jiàn)下圖）：梯形法、平行法。一般情況下，采用平行法，如果在仲裁檢驗(yàn)時(shí)可采用梯形法。
3.試樣數(shù)量：經(jīng)、緯向各5條。
4.預(yù)加張力：
2N（織物單位面積質(zhì)量在150g/㎡及以下）
5N（織物單位面積質(zhì)量在150-500g/㎡）
10N（織物單位面積質(zhì)量在500g/㎡及以上）
5.干態(tài)試驗(yàn)的織物試樣在正式試驗(yàn)之前應(yīng)按規(guī)定進(jìn)行調(diào)濕，非標(biāo)準(zhǔn)試驗(yàn)可采用標(biāo)準(zhǔn)回潮率的換算方法。濕態(tài)試驗(yàn)的試樣應(yīng)放在17-30℃之間的蒸餾水或去離子水中潤(rùn)濕。試驗(yàn)應(yīng)標(biāo)準(zhǔn)大氣中進(jìn)行。
YG026C型
織物強(qiáng)力機(jī)用于測(cè)定各種紡織品，棉、毛等機(jī)織物，非織造織物,塑編類(lèi)的斷裂強(qiáng)力和斷裂伸長(zhǎng)率.
【符合標(biāo)準(zhǔn)】
GB/T 3923.1-2013 紡織品 織物拉伸性能 第1部分:斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定(條樣法)
GB-T 1040.1-2006 塑料拉伸性能試驗(yàn)方法
GB/T 8946 塑料編織袋試驗(yàn)
GB/T 8947-1998 復(fù)合塑料編織袋試驗(yàn)方法
ISO13935.1、ISO9073.3/4
【儀器特點(diǎn)】
1、該儀器是自主研發(fā)，擁有后續(xù)的升級(jí)及版本更新服務(wù)
2、測(cè)力系統(tǒng)：采用高精度傳感器，經(jīng)國(guó)家技術(shù)監(jiān)督局鑒定。
3、操作軟件：中文顯示界面，界面友好。
4、操作特點(diǎn)：簡(jiǎn)易操作模式，性能穩(wěn)定。
【儀器性能及主要技術(shù)參數(shù)】
1、測(cè)試方式：等速伸長(zhǎng)（CRE）原理測(cè)定，并記錄斷裂強(qiáng)力、斷裂伸長(zhǎng)（伸長(zhǎng)率）、時(shí)間、次數(shù)等。
2、測(cè)試方法：拉伸試驗(yàn)方法。
3、量 程：500N / 1000N / 2000N /3000N / 5000N（選配）
4、測(cè)力精度：＜±1%
5、夾距：25～350mm(無(wú)級(jí)可調(diào))
6、拉伸速度：10～400mm/min（任意設(shè)定）
7、回復(fù)速度：400mm/min
8、有效動(dòng)程：500mm
9、伸長(zhǎng)分辨率：0.01mm
10、夾持器有效夾持寬度：根據(jù)需要選配（標(biāo)準(zhǔn)配置：55mm）
11、打印：輸出各種形式數(shù)據(jù)，曲線及統(tǒng)計(jì)結(jié)果
12、電 源：AC220V±10％ 50Hz
13、外形尺寸：600×430×1250mm
14、重 量：約150Kg
