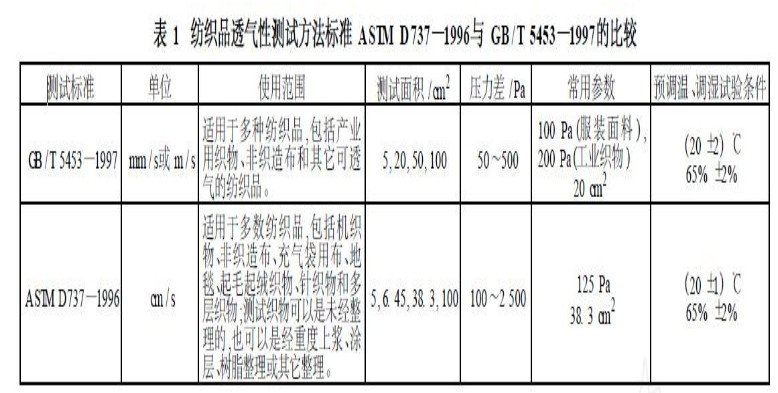

設織物兩側空氣壓力分別為P1和P2，且P1〉P2，則空氣自左向右透過織物流動。通過織物空氣流量大小，與織物兩側壓力差（P1-P2）和織物的透氣性有關。若使織物兩側壓力差保持恒定，則通過織物的空氣流量就僅由織物本身的透氣性所決定�？椢锿笟庑栽胶�，單位時間通過的空氣量越多；織物透氣性較差，所通過的空氣量就越少。因此，在保持織物兩側壓力差為一定的條件下，測定單位時間通過織物的空氣流量，就可推求出織物的透氣性。我國實驗標準規定，織物兩端壓力差為49Pa（50mmH2O）,織物透氣性以L/m2·S表示。
織物兩側壓力差（P1-P2）可用一斜管定壓壓力計進行測量。通過織物的空氣流量用一銳孔流量計來測量。為此透過織物的空氣，還要流過一次特制的銳空R，空氣通過銳孔時做收縮然后再擴散，通過銳孔后的空氣壓力P3。當銳孔直徑為一定時，壓力差（P2-P3）的大小與流過銳孔的空氣量大小有關。單位時間流過銳空的空氣流量越大，壓力差也越大。因此，不同的差值（P2-P3）實際上就對應者不同的流量，測得壓力差（P2-P3）的大小就可推求單位時間通過銳孔的空氣流量，也就是通過織物的空氣流量。
影響織物透氣性的因素很多，有纖維的截面形狀、紗線的細度與體積重量、織物的密度、厚度、組織與表面特征以及染整加工工藝條件等等。
三、實驗儀器與工具

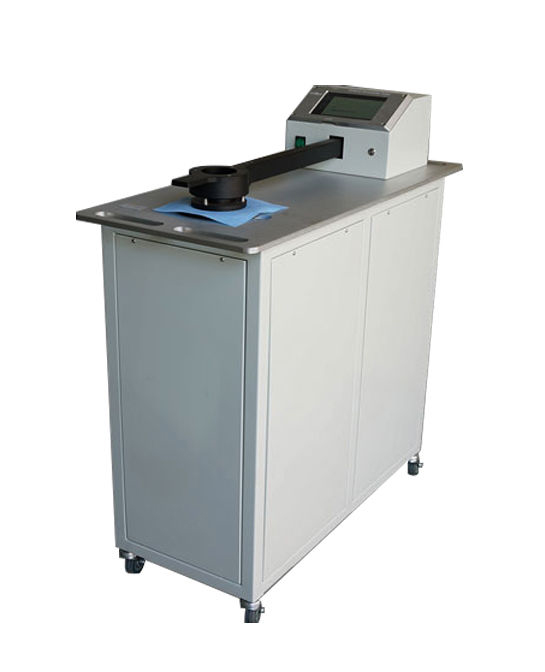

1、實驗儀器：YG（B）461D-Ⅱ型數字式織物透氣量儀，結構如圖13-1所示。
2、實驗織物
棉、麻、羊毛、尼龍、滌綸
四、實驗方法與步驟
1、取樣：取不同的織物無異常損壞的被試織物中剪取比試樣夾部件尺寸略大的試樣各5塊進行實驗。
2、實驗步驟
（1）按要求準備好試樣并裁剪成規定尺寸，選擇試樣定值圈并安裝在儀器上。
（2）選擇噴嘴并安裝在氣流量筒內。
（3）接通儀器電源，并進行參數設定。
（4）用崩直壓環將試樣平整地放在定值圈上，向左板動壓緊手柄，將試樣壓緊。
（5）按下“工作”鍵，儀器啟動，開始測試，至達到設定壓差時，儀器自動停止。
（6）進行下一塊試樣的測試，直到有效測試數達到要求后（次數顯示屏當前為第幾次測試）按GB/T5453—97進行數據處理。
（7）不同原料的織物重復試驗。
（8）不同組織的織物進行實驗。
五、實驗結果
1、織物材料對透氣性的影響
選用組織結構和厚度相似的棉、麻、羊毛、尼龍、滌綸五類織物,分別采用YG(B)461型數字式織物透氣儀按GB/T5453—1997測試透氣性(下同),如表

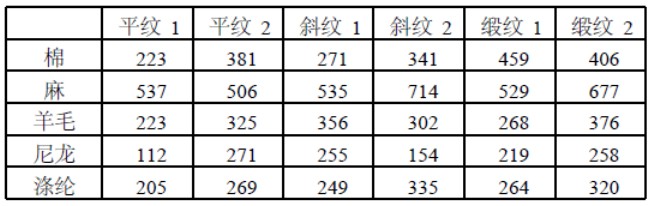

表2織物材料對透氣性的影響（mm/s）
由表可知,織物材料是影響透氣性的主要因素之一。總體上,棉、麻、羊毛等天然纖維和蛋白質纖維織物的透氣性好于尼龍和滌綸等合成纖維織物。
2、織物組織結構對透氣性的影響
織物組織結構也是影響織物透氣性的一個重要因素。由表2可知,不同組織結構的織物,其透氣性關系為:透孔織物>緞紋織物>斜紋織物>平紋織物。這是因為平紋織物經緯線交織次數最多,紗線間孔隙較小,透氣性也較小;透孔織物紗線間空隙較大,透氣性也較大。由于織物組織結構與密度的變化,引起浮長增加時,織物的透氣率也隨之增加。當織物的經緯紗紗支不變,經密或緯密增加,織物的透氣性下降;織物密度不變,而經緯紗細度減小,織物的透氣性增加。一定范圍內,紗線的捻度增加,紗線單位體積重量增加,紗線直徑和織物緊度降低,織物的透氣性提高。
六、結論
棉、麻、羊毛等天然纖維和蛋白質纖維織物的透氣性好于尼龍、滌綸等合成纖維織物。一般,織物透氣性的順序為:透孔織物>緞紋織物>斜紋織物>平紋織物;織物浮長增加,織物的透氣性也相應增加。
