織物的抗起毛起球性能是影響服裝服用性能的一個重要因素。服裝面料起毛起球會嚴重影響織物的外觀性能。因此，國內外均制定了多種方法對該項目進行考核。
2008年全國紡織品標準化技術委員會發布了GB/T 4802.1-2008《織物起毛起球性能的測定 第1部分 圓軌跡法》、GB/T 4802.2-2008《織物起毛起球性能的測定 第2部分 改型馬丁代爾法》、GB/T 4802.3-2008《織物起毛起球性能的測定 第3部分 起球箱法》三個檢測織物抗起毛起球性能的標準，分別替代各自1997年版的標準，新標準從2009年3月1日開始實施。GB/T 4802.4-2009《織物起毛起球性能的測定 第4部分 隨機翻滾法》于2009年6月19日獲批準，將于2010年2月1開始實施。本文根據這四種織物起毛起球性能的不同檢測方法進行試驗，并對結果進行比較，同時對有多種測試條件的測試方法進行測試條件的比較，分析各測試條件對測試結果的影響，從而分析標準中指標的合理性、試驗方法的科學性及新舊標準的*替對產品標準產生的影響。
四種檢測方法的比較
1.1四種檢測方法試驗原理和儀器設備的比較
四種檢測方法試驗原理和儀器設備的比較具體見表1。
表1 四種檢測方法試驗原理和儀器設備的比較
|
標準 |
原理 |
儀器設備 |
|
GB/T 4802.1-2008圓
軌跡法
|
采用尼龍刷和織物磨料或僅用織物磨料，使試樣摩擦起毛起球，然后在規定光照條件下，對起毛起球性能進行視覺描述評定。 |
試樣夾環內徑（90±0.5）
mm；運動軌跡為ф（40±1）mm
的圓；速度為（60±1）r/min。
|
|
GB/T 4802.2-2008 馬丁代爾法 |
在規定的負荷質量，圓形試樣以李莎茹（Lissajous）圓形的軌跡與相
同織物或羊毛織物磨料織物進行摩
擦，試樣能夠繞與試樣平面垂直的中
心軸自由轉動，經規定的摩擦階段后，采用視覺描述方式評定試樣的起毛或起球等級。
|
試樣夾具的內徑為90 mm；
運動軌跡為小李莎茹曲線
（24 mm×24 mm）；
外傳動裝置的轉動速度為
（47.5±0.25）r/min
|
|
GB/T 4802.3-2008 起球箱法 |
安裝在聚氨酯管上的試樣，在具有恒定轉速、襯有軟木的木箱內任意翻轉。經過規定的翻轉次數后，對起毛和（或）起球性能進行視覺描述評定。 |
聚氨酯載樣管：長（140±1）mm，外徑（31.5±1）mm，管壁厚度（3.2±0.5）mm，質量（52.25±1）g；起球箱：立方體箱，內壁邊長235 mm；
轉動速度：（60±2）r/min
|
|
GB/T 4802.4-2009 隨機翻滾法 |
采用隨機翻滾式起球箱使織物在鋪有軟木襯墊，并填有少量灰色短棉的圓筒狀試驗倉中隨意翻滾摩擦，在規定光源條件下，對起毛起球性能進行視覺描述評定。 |
起球箱：周長452mm
深度：146mm
厚：1.5mm
空氣壓力：14kpa-21kpa
|
1.2對四項起球檢測標準的試驗分析比較
選擇精紡機織面料、半精紡機織面料、粗紡機織面料及針織面料四塊具有代表性的織物作為測試樣品進行以下試驗：1同一測試方法不同測試條件的。2同一面料四種標準的織物起毛起球性測試。
1.2.1包含多種測試條件的兩個檢測標準的實驗結果分析
1.2.1.1GB/T 4802.1-2008圓軌跡法標準實驗結果

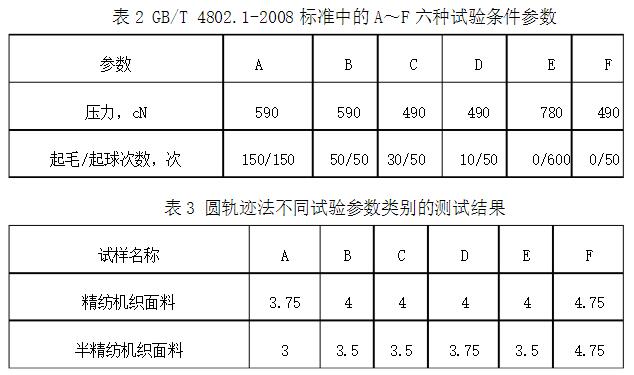

依據GB/T 4802.1-2008標準中的A~F六種試驗條件，分別對精紡機織面料和半精紡機織面料進行測試。具體實驗條件見表2。測試結果見表3。
由表3可看出在六種試驗條件中，A試驗條件為圓軌跡法起球標準中嚴重的測試條件；F試驗條件為圓軌跡法起球標準中輕的測試條件。其他四種試驗條件輕重程度居中。同一塊面料選擇不同的測試條件，其起球測試結果大相差1.5級左右。
1.2.1.2 GB/T 4802.2-2008馬丁代爾法標準實驗結果
GB/T 4802.2-2008標準中試驗條件包括負荷質量（415 g/155 g）、磨料（標準羊毛織物/織物本身）和摩擦次數（評級的6個階段）。根據這三個因素設計三種試驗，分別為編號為1#：負荷質量為155g，磨料為織物本身，各評級階段均進行評定；2#：負荷質量為415 g，磨料為織物本身，各評級階段均進行評定；3#：負荷質量為415 g，磨料為標準羊毛織物，各評級階段均進行評定。利用上述三種試驗條件對四塊樣品進行測試，分析比較三個因素對測試結果的影響。具體測試結果見圖1~圖4。
圖1 試驗結果（精紡機織面料） 圖2 試驗結果（半精紡機織面料）
圖3 試驗結果（粗紡機織面料） 圖4 試驗結果（針織面料）
從精紡機織面料（圖1）、半精紡機織面料（圖2）、針織面料（圖4）的曲線圖中可發現，2#試驗的曲線幾乎處于最低位置，3#試驗居中，1#試驗處于最高位置。曲線處于越低位置說明起球越嚴重，對應試驗的試驗測試條件越重。所以測試條件由重至輕的排列順序為：2#、3#、1#。即負荷質量為415 g，磨料為織物本身的測試條件最重，其次為負荷質量同為415 g，磨料為羊毛標準磨料的測試條件；負荷質量為155 g，磨料為織物本身的測試條件最輕。經過分析可知，磨料為織物本身比磨料為標準羊毛織物更容易使織物起球，從2#和3#試驗（負荷質量相同，磨料不同）可看出馬丁代爾法起球試驗中磨料為織物本身比磨料為標準羊毛織物更容易使織物起球；從1#和2#試驗（磨料相同，負荷質量不同）可看出磨料為起球能力較重的標準羊毛磨料，而負荷質量不同，415g最重，而155g為最輕，可看出負荷質量的起球作用比磨料更大。
由以上四個圖可看出，GB/T 4802.2-2008標準起球測試條件的負荷質量、磨料、起球摩擦次數對測試結果及變化趨勢均有很大影響。負荷質量對測試結果影響和磨料對測試結果影響均可達1級；而摩擦次數對測試結果影響可達2.5級，且并非摩擦次數越多起球結果越差。
結合三種面料的特征，根據四種起毛起球性能測試標準選擇試驗條件進行實驗。具體見表4。

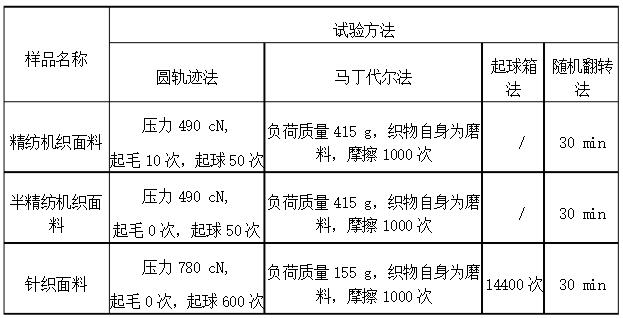

表4 四種起毛起球性能測試試驗條件比較
測試結果具體見表5。

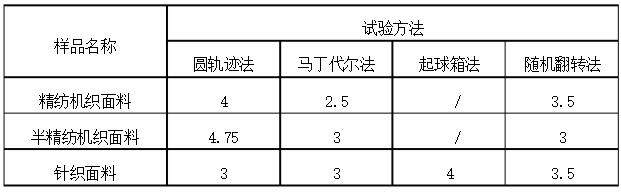

表5 四種起毛起球性能測試結果
由表5可知：對于機織面料測試結果：圓軌跡法＞隨機翻滾法＞=馬丁代爾法。對于針織面料測試結果：起球箱法＞隨機翻滾法＞圓軌跡法=馬丁代爾法，即圓軌跡法與馬丁代爾法起球條件輕重相差無幾，均較重，其次為隨機翻滾法起球，最輕的為起球箱法起球。
同一塊面料選擇不同的試驗方法，其測試的結果相差很大。最嚴重的如半精紡機織面料的圓軌跡法與馬丁代爾法的測試結果相差幾乎接近2級。而對于針織面料起球箱法測試結果比圓軌跡法或馬丁代爾法要輕1級。
2試驗方法探討
2.1圓軌跡法起球方法
（1）GB/T 4802.1-2008標準中試驗條件的選擇分類不清晰(www.prttc.com)，造成一塊面料可能可選擇多種試驗條件或無條件可選擇。如該標準的A試驗條件適用于運動服，B試驗條件適用于合成纖維長絲織物，而對于采用合成纖維長絲織物制成的運動服則可采用A、B兩種測試條件。但對于純化學短纖維制成的面料及純棉、純蠶絲等面料如參照該標準分類則無條件可選。雖然該標準中作出備注：未列的其他織物可以參照表中所列類似織物或按有關各方商定選擇參數類別。但這樣也給操作帶來不確定性。因此，建議對該標準的試驗條件的適用織物類型進行更加清楚細致的分類，避免以上情況的發生。
�。�2）同一塊面料選擇不同的測試條件，其起球測試結果最大相差1.5級以上。中大布料所以如果產品標準需選用該標準進行考核實驗時，建議注明選用A~F試驗條件中的何種條件進行測試，以使檢測方法具有唯一性，檢測結果有可比性，這樣才能保證產品標準中的指標有意義。
（3）我國國標與行標間存在同一檢測項目的檢測方法不統一的問題。如在針織運動服產品標準FZ/T -2002中規定的試驗條件為壓力780 cN，起毛次數0次，起球次數600次，即GB/T 4802.1-2008標準中的E試驗條件；但由于針織運動服較多都采用合成纖維長絲織物制成，在織物起毛起球性能測試標準GB/T 4802.1-2008中，合成纖維長絲織物的試驗條件為壓力590 cN，起毛次數50次，起球次數50次，即B試驗條件。這樣就可能出現同一種面料在面料檢測時合格，制成服裝之后再檢測變成了不合格的情況，因此建議國標與行標條件統一。
2.2 馬丁代爾法起球方法
�。�1）GB/T 4802.2-2008標準中對于非裝飾織物的機織物和針織物的可選磨料為織物本身或羊毛織物磨料，但由于兩種磨料測試結果存在差異，同時起球次數不同測試結果也不同。所以建議如果產品標準有選用該標準進行考核試驗時，應注明選用何種磨料和起球摩擦次數。
�。�2）FZ/T -2003被、被套；FZ/T -2003床單、FZ/T -2003枕、墊類產品標準中均引用GB/T 4802.2考核產品的起毛起球性能。但三個標準在引用GB/T 4802.2方法標準時均未注明標準日期，而產品標準的“規范性引用文件中”明確指明：凡不注日期的引用文件，其新版本適用于本標準。但是GB/T 4802.2的新舊標準改動較大。主要差別見表6。

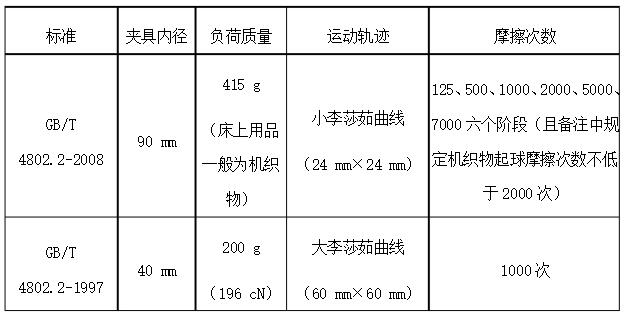

表6 GB/T 4802.2的新舊標準主要差別
從表6中可知，GB/T 4802.2的新標準無論從夾具內徑、負荷質量、運動軌跡還是摩擦次數均有較大變化。新標準中起球評級階段有六個階段可選，且上述三個床上用品的產品標準中起球次數均未指定，所以按2008年版新標準無法進行實驗考核。而如果摩擦起球次數參照1997年版舊標準選擇1000次，由于試樣夾具面積不同造成的試樣與磨料的接觸面積不同，同時負荷質量和運動曲線也不同，因而實驗結果也是沒有可比性的，產品標準中的考核指標失去了意義。所以2008年版新標準代替1997年版舊標準后一些產品標準的起球無法考核。建議對這些產品標準進行改進。
2.3 對部分產品標準中的起球項目考核指標或考核方法的建議
同一塊面料的起毛起球性能測試選擇不同的試驗方法，其測試的結果差異很大，所以應特別注意所選擇的實驗方法。且由以上比對實驗可知，針織面料起球箱法測試結果比圓軌跡法輕1級左右。但一些產品采用起球箱法進行測試，但考核指標卻與采用圓軌跡法測試相同，甚至更低，如表7所示。
表7 產品標準起球項目的考核指標及試驗方法
|
產品標準 |
起球項目考核指標（一等品） |
試驗方法 |
|
FZ/T 81007 單、夾服裝 |
4級 |
GB/T 4802.1圓軌跡法 |
|
FZ/T 81008 夾克衫 |
3-4級 |
GB/T 4802.1圓軌跡法 |
|
FZ/T 73008 針織T恤衫 |
3級 |
GB/T 4802.1圓軌跡法 |
|
FZ/T 73018 毛針織品 |
3級 |
GB/T 4802.3起球箱法 |
|
FZ/T 73005 低含毛混紡及仿毛針織品 |
3級 |
GB/T 4802.3起球箱法 |
由上表可見毛針織品的考核指標相對較低，而測試方法卻選用測試條件相對較輕的起球箱法，導致對毛針織品和低含毛混紡及仿毛針織品起球項目的考核過輕，造成這類產品雖然按產品標準考核合格，但實際穿著使用過程中經常出現較嚴重起球現象，影響服裝的服用性能，因此建議提高毛針織品和低含毛混紡及仿毛針織品的起球項目的考核指標，或者變換該類產品標準中起球項目的測試方法。
3 結論
從以上實驗的結果可以看出：測試標準中如果包含多種試驗條件，且不同試驗條件適用于不同類型紡織品時，最好能將紡織品類型分類清晰化；產品標準中如有引用包含多種試驗條件的標準時，應注明所選用的試驗條件；產品標準的指標應與考核方法相聯系，與實際使用效果相聯系，當考核方法偏輕時，應提高考核指標，保證產品質量；如國標與行標均涉及相關內容時，應盡量保持兩者的統一，使我國的標準更加規范化。
推薦儀器：
圓軌跡法：
YG502型織物起毛起球儀
馬丁代爾法：
YG401（馬丁代爾）型織物耐磨儀
起球箱法：
YG511-2型箱式起球儀
隨機翻滾法：
YG512型亂翻式起球儀
