Y331A紗線捻度機操作說明
發布時間：2019-01-20 11:05
一、操作程序:
1、直接計數實驗:
(1)打開電源開關，電源指示燈亮，電源電壓表指示電源電壓。
(2)將實驗方式鈕開關撥向直接計數-側。
(3)把解捻方向選擇開關撥向試樣解捻方向的位置。
(4)將速度撥至1檔或2檔。
(5)撥動淤滯撥盤預制捻回?cái)?shù)。
(6)拉開音量開關，并旋轉調節一定音量。
(7)裝夾試樣后，按動清零按鍵，使數字顯示為零。
(8)按動相應的開車按鍵開始解捻，聽到快速變慢速間歇音響信號后，做好停車準備，記下顯示捻回?cái)?shù)據。若解捻過頭或未完，可開正反車點動完成解捻。
2、退搶加捻實驗:
(1)打開電源開關，將實驗方式鈕開關撥向“退捻加捻”一側。
(2)把解捻方向選擇開關撥向試樣解捻方向的位置.
(3)將速度撥至1檔或2檔。
(4)裝夾試樣后，按動清零按鍵，使數字顯示為零。
(5)按動相應的開車按鍵開始解捻，當弧指針離開零位又回到零位時，儀器即停車停止解捻，記下顯示的捻回?cái)?shù)據，第二次試樣的實驗和以后的試驗重復(4) (5)兩條。
二、維護保養及注意事項:
1、儀器應放在無塵，空氣干燥的試驗室中使用，而且要放置平穩調節水平，注意通風，避免與外界磁場的干擾。
2、本儀器裝箱、拆箱、保管和使用都應謹防受潮，防止灰塵及金屬絲、屑撣入機殼內。3、試驗完畢應隨即關掉儀器電源。
4、本儀器不允許帶電器、拆電器件。

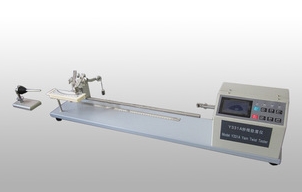

Y331A型
紗線捻度儀用于測定棉、毛、麻、化纖等紗線的捻度，捻度不均率、股線的捻度。
結構原理：
本儀器由控制箱(數字顯示)、張力機構、插紗架等部件組成。主機解捻夾頭的轉動方向、轉速、啟動和停止由控制箱控制，捻回?cái)?shù)測試的通過光電轉換由控制顯示箱顯示捻回?cái)?shù)字。儀器的隔距可調，試驗時張力由垂直指針式杠桿施加張力，零位自停采用光電傳感器。
主要技術參數
1、解捻轉速：1000r/min，800r/min，慢速（可調）
2、最大試樣測試長度：500mm
3、捻回?cái)?shù)指示：0.1~9999.9
4、解捻夾頭轉向：正、反向旋轉。
5、傳動方式：?jiǎn)为?dú)電動機皮帶傳動
6、外形尺寸(L*W*H): 872*150*325(mm)
適用標準
1、GB/T 2543.1-2001《紡織品-紗線捻度的測定第1部分：直接計數法》
GB/T2543.2-2001《紡織品-紗線捻度的測定第2部分：退捻加捻法》
