干篩法測試土工布孔徑大小和分布
發布時間：2019-01-25 11:28
干篩法測試短纖針刺非織造土工布的孔徑大小和分布。
1試樣
本文采用的試樣為短纖針刺非織造土工布。
根據標準GB/T 13762- 2009《土工合成材料土工布及土工布有關產品單位面積質量的測定方法》進行測試，樣品單位面積質量為386g/㎡
根據標準GB/T 13761. 1- 2009《土工合成材料規定壓力下厚度的測定》程序A,采用非織造土工布厚度測定儀進行測試。當壓力為2 kPa時，樣品厚度為3.99 mm;壓力為20 kPa時，厚度為2.67 mm;壓力為200 kPa時，厚度為1. 40 mm。
2試驗方法
2.1干篩法
于篩法是對標準顆粒施加垂直和水平振動使顆粒穿過試樣，通過篩分不同級配的標準顆粒材料,由過篩率反映試樣不同孔徑所占比例。干篩法測定土工布孔徑的標準很多，如GB/T 14799-2005《土工布及其有關產品有效孔徑的測定干篩法》;JTC E50- 2006《公路工程土工合成材料試驗規程》;SLT 235--1999《土工合成材料測試規程》;美國ASTM D4751—2004《土工織物表觀孔徑標準試驗方法》，各標準測試原理一致，所用儀器相似，顆粒級配和試樣數量有所差別。
本文采用YG030-1A型土工布有效孔徑測定儀，其中支撐網篩直徑為200mm，天平精度為0.01g，標準砂粒徑分組如下：0.045~0.063，0.063~0.071，0.071~0.090,0090~0.125,0.125~0.180,0.180~0.250,0.250~0.280,0.280~0.355,0.355~0.500,0.500~0.710,共10組級配。
振篩機參數設置為橫向搖動頻率（220±10）次/min，回轉半徑（12±1）mm；垂直振動頻率（150±10）次/min，振幅（10±2）mm。
試驗步驟：將試樣放在標準大氣中進行調試平衡；同組5塊試樣放在5個支撐網篩上，將50g標準砂均勻地撒在一個試樣表面，將篩框、試樣和接收盤夾緊在振篩機上，搖篩10min，關機，稱量通過土工布的標準砂的質量。用下一組較粗標準砂重復以上步驟，至少取得3組連續分級標準砂的過篩率，并有一組的過篩率低于5%。

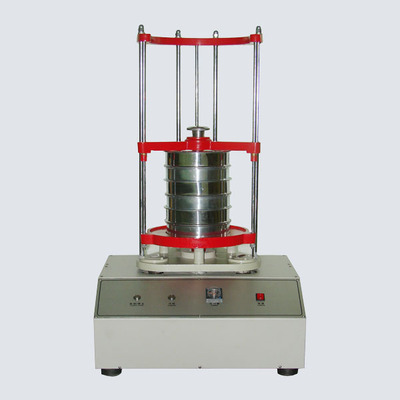

YG030-1A型土工布有效孔徑測定儀
用途：用于所有類型土工布產品的有效孔徑的測定。
符合標準：GB∕T 14799-2005、ASTM D4751、JTG E50 T1144、SL/T 235等標準。
技術參數：
1、支撐網篩直徑：200mm
2、網篩高度：40mm
3、橫向搖動頻率：220±10次/min
4、網篩回轉半徑：12±1mm
5、垂直振動頻率：150±10次/分鐘
6、振幅：10±2mm
7、預定時間：0～60分鐘
8、電源：AC380V，50HZ，1000W
儀器特性：
1、儀器選用進口伺服電機及驅動系統。振動頻率可調。運行噪音低。
2、加重底座設計，整機實現過程中無大幅移動，并有效降低運行噪音。
3、進口特鋁不銹鋼面板，進口金屬按鍵，德國施耐德計時表。
4、不銹鋼篩網。
