1目的
1.1提供檢驗員對塑膠零部件之素材、噴油件、絲印件、電鍍件的顏色，在標準光源下進行目測顏色檢驗，減少因光源不對而造成的誤判，同時對標準箱的正確操作和保養之依據。
2適用范圍
2.1適用于配件品質管理室注塑測量室之Tilo天友利標準光源箱五光源P60(6)標準光源對色燈箱6色。
3定義(無)
4儀器特點
4.1儀器優點
4.1.1顯示每種光源的使用時間、名稱和開關次數;
4.1.2光源自動切換，具備同色異譜功能;
4. 1.3無需預熱，不會閃動，可保證快速而可靠的評價顏色;
4.1.4能耗小，不發熱(無需散熱)，發光效率高;
4.1.5配置更完整的英、美標準常用光源;
4.1.6光源名稱可改變，增加光源更方便。
4.2標準光源對色燈箱/比色箱的形狀、控制板按鈕和側壁電源開/關按鈕圖
4.2.1 標準光源對色燈箱/比色箱形狀圖

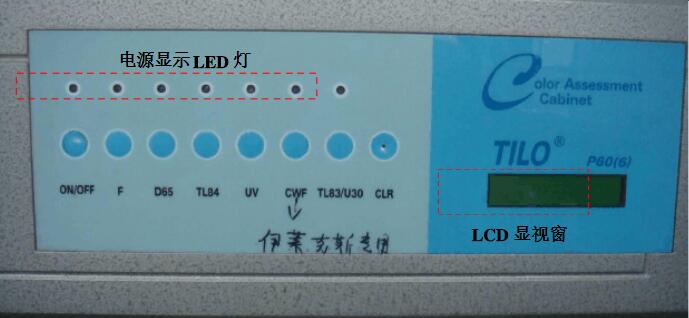

4.2.2 控制板按鈕符號及含義
ON/OF電源開關轉換按鈕(第一次按下時為ON,第二次按下時為OFF)
F家庭酒店用燈、比色參考光源
色溫: 2700K 功率: 40W
D65國際標準人工日光（Artificial Daylight)
色溫: 6500K 功率: 18W
TL84歐洲、日本、中國商店光源
色溫: 4000K功率: 18W
UV紫外燈光源(UItra-Violet)
波長: 365nm功率: 20W
CWF美國冷白商店光源（Cool White Fluorescent)
色溫: 4150K功率: 18W
TL83標準光源，色溫3000K，歐洲廚窗燈、部份客戶指定用商店光源
U30美國暖白商店光源(Warm White Fluorescent)
色溫: 3000K功率: 18W
CLR CLR (Common Language Runtime) 計算機語言記錄器插孔
電子卡尺是一種機電體化結構較復雜精度較高的量具。測量結果采用數字顯示方式，故讀數時T觀方伴日俱高了放泫減小了視覺誤差。

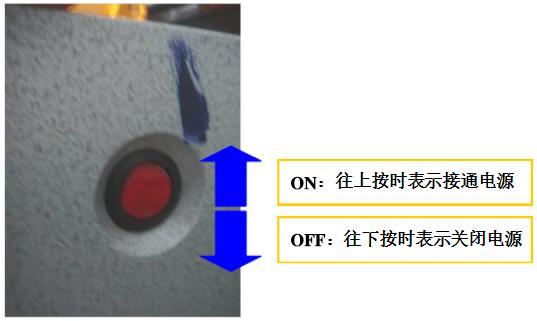

4.2.3 外右側壁雙向按制電源開關按鈕
5使用方法
5.1使用前，將電源插頭插進電壓為220V的電源插座，接通電源。
5.2往上按下外右側壁的電源按鈕，使其置于”ON“位置。
5.3按下控制面板上的”ON/OFF“開關，打開電源。
5.4根據被測產品要求，按下對應光源按鈕。
5.5使用完后應關閉電源。
6注意事項
6.1當按下控制板上的光源按鈕時，應觀察電源顯示LED顯示狀況，如LED燈不亮，證明標準光源對色燈箱/比色箱有問題，可能是燈泡或燈管已壞，或是其內部線路或某個電子元器件損壞或老化，此時應通知測量工程師或相關人員對其進行修理，待修理OK后方可使用。
6.2使用時燈箱內應干凈整潔，禁止燈箱內放置有易受輻射影響的易燃、易爆的化學物品(如酒精、天那水等物品)。
6.3使用前須確認標準光源對色燈箱/比色箱是經校驗且在校驗有效期內。
7保養
7.1每日/每班各檢查次，看燈箱內是否清潔，燈泡、燈管、LED燈、LCD是否顯示正常，然后填寫儀器點檢表。
7.2每天下班前10分鐘用干凈棉布擦拭燈箱上灰塵。
7.3每年校驗一次。
YG982型標準光源箱詳細介紹
適用范圍：
技術參數：
1、D65光源：色溫6500K
顯色指數﹥92,75W×2
2、A光源： 色溫2856K，60W×2,220V
3、F光源: 色溫4000K
可配置CWF或TL84
4、CWF光源
5、UV光源 峰值波長365nm，18W×1,220V
6.外形尺寸：720×590×440㎝
7.執行標準：FJ562-86和JJG(紡織)066-95
