1、主題內容與適用范圍
本標準規定了在試驗室條件下織物以摩擦形式帶電荷后的靜電特性的評定方法。
本標準不適用于評定鋪地織物、網眼織物和長立絨毛織物的靜電特性。
2、引用標準
CB 3291紡織名詞術語(紡織材料、紡織產品通用部分)
3、術語
3．1 摩擦起電
用摩擦的方法使兩物體分別帶有等值異號電荷的過程。
3．2 靜電泄漏
帶電體上的電荷通過帶電體內部和(或)其表面等途徑而使之部分或全部消失的現象。
3．3 靜電中和
帶電體上的電荷由于與內部和(或)外部相反符號的電荷(電子或離子)的復合而使之所帶靜電部分或全部消失的現象。
3．4 摩擦帶電電荷密度
物體摩擦起電后經靜電中和或靜電泄漏在規定條件下測得的電荷量。
3．5 靜電屏蔽
為了避免外界靜電場對帶電體或所帶電體的影響，或者為了避免帶電體的靜電場對外界的影響，把帶電體或所帶電體置于接地的封閉或近乎封閉的金屬外殼或金屬柵網內的措施。
4 原理
用規定的摩擦材料摩擦試樣，使試樣帶電后，測定投入法拉第筒后試樣的電位，再換算成單位面積上的帶電量。
5 測定裝置
測定裝置是由摩擦裝置和電位測定裝置組成。
5．1 摩擦裝置
5．1．1 摩擦布及摩擦棒
用尺寸直向為40cm，橫向45cm的錦綸和腈綸針織布作為摩擦布，摩擦布的規格見下表，以摩擦布的直向為卷繞方向，在￠2．5cm，長度約為40cm的硬質聚氯乙烯管(GB 4219)上纏繞5圈，并將摩擦布的兩端拉緊塞進管內以構成摩擦棒。
注：摩擦布在裁剪前要按第8章規定進行洗滌處理。
摩擦布的織物規格
原料\項目 | 5cm針圈 | 1平方米干燥質量，g |
直向 | 橫向 |
規格 | 公差 | 規格 | 公差 | 規格 | 公差 |
18.5tex晴綸紗 | 58 | -3 | 80 | -2 | 195 | -6 |
16.7tex棉綸長絲 | 94 | -3 | 116 | -2 | 282 | -6 |
5．1．2 墊板
先將尺寸為32cm×30cm的鋁板四周用厚度0.05cm以上、寬2cm以上的聚酯膠帶包裹上，再敷上40cm×45cm與摩擦布相同材料和相同規格的布墊，接上地線。見圖1。

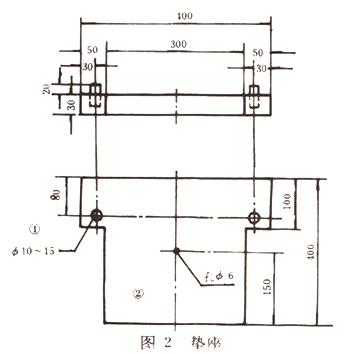

5．1．3 墊座
如圖2所示的木制平臺。
1--聚四氟乙烯柱；2--木板
5．1．4 絕緣棒
用直徑￠2.5cm、長50cm的硬質聚氯乙烯管。
5．2 電位測定裝置

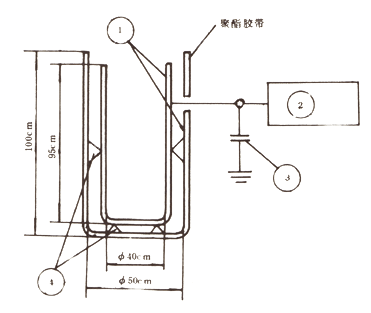

電位測定裝置由法拉第筒、電容器、電位計等按圖3連接組成。
圖3 電位測定裝置
1一法拉第筒，壁厚為0.05cm的兩只金屬圓筒； 2一振動電容型微電流電位汁：
3一苯乙烯電容器， 0.1uF; 4一絕緣電阻為1012Ω以上的聚四氟乙烯絕緣柱
6 試樣
6．1 試樣尺寸和裁剪方法
每份樣品需在匹布上裁取長度100cm左右。按第8章規定進行洗滌處理后，裁剪經、緯向試樣各3塊。幅寬小于100cm的，距布邊1／10幅寬處裁取；幅寬大于100cm的，距布邊10cm處裁取。試樣尺寸為25cm×35cm。
6．2 縫制方法
按6.1條采集6塊試樣如圖4所示由縱向的一端留出約26cm，將另一端縫成筒形。
7 墊布、磨擦布及試樣的調濕和測定用溫濕度
7.1調濕
墊布、摩擦布和試樣的調濕應在70℃烘箱中預先干燥1 h以后，在測定的溫濕度狀態下放置24h。
7．2 測定用溫濕度
測定大氣規定相對濕度為30±3％，溫度為20±2℃。
注：采用其他溫濕度條件測定時，應注明條件。
8 洗滌處理
洗滌處理按附錄A(補充件)規定方法進行，且應重復洗滌3次。
注：如未經洗滌處理應加以說明。
9 測定步驟

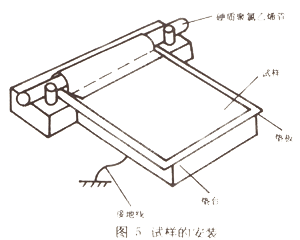

9．1 將絕緣棒插入縫好的試樣套內，放置于板上，勿使產生褶皺，如圖5所示。

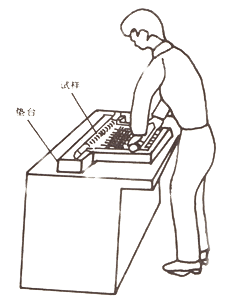

9．2 用兩手握住摩擦棒的兩端，并均勻地對摩擦棒施加壓力(摩擦壓力不得小于24.5N)，如圖6所示。將棒從前邊向后拉以摩擦試樣。在摩擦試樣的過程中摩擦棒不得轉動，每秒鐘摩擦一次，反復進行10次。
9.3 磨擦結束后，立即握持絕棒一端，如圖7所示，使棒與試樣及墊板保持平行地將試樣提起，試樣從墊板上揭離約1s，然后立即投入法拉第筒內。
試樣從揭離到投入法拉第筒內這段時間中應注意使試樣距離人體或其他物體不得近于30cm。
9.4 立即讀取試樣投入法拉第筒內時的電位，由式（1）求出每塊試樣的電荷量，再由式（2）換算成試樣帶電電荷密度（C/m平方）。每塊試樣測定5次，每次測定前應用靜電消除裝置除去試樣、摩擦棒及墊板上的靜電。
Q=CV……………………………………（1）
q0=CV/A………………………………（2）
式中：Q--試樣帶電量，C；
C--苯乙烯電容器電容量，F；
V--電位計指示的電壓值，V；
q--試樣帶電電荷密度，C/m平方；
A--試樣被摩擦的面積，m平方。
10 結果的計算
10.1 從每塊試樣5次的測量結果中除去最大值和最小值，取3次的平均值，以此作為一塊試樣的帶電電荷密度，保留至小數點后一位。
10.2 用錦綸和腈綸兩種磨擦布分別按第9章規定的步驟測定經向和緯向試樣各3塊，在12個平均值中，取*大值作為測定結果。
11 測試報告
11.1 測試報告的內容應包括以下的內容：
a. 測試日期；
b. 試樣名稱；
c. 墊布及磨擦布的材料、規格；
d. 測試儀器；
e. 試驗室溫濕度；
f. 測定結果。
11.2 根據需要可增添其他內容。
11.3 任何偏離本標準的細節和測試中的異常現象均需在測試報告中加以說明。
附 錄 A
洗滌處理方法
(補充件)
A1 適用范圍
本附錄A適用于評定織物抗靜電效果耐久性及清除其表面沾污和油脂的洗滌處理。
A2 設備及用品
A 2．1 家用雙桶洗衣機。
A 2．2 中性合成洗滌劑。
A 2．3 水銀溫度計(0～100℃)。
A2．4 架盤天平。
A3 洗滌處理程序及參數
A3．1 織物在40±3℃， 2 g／L濃度的合成洗滌劑的水中洗滌5min再脫水，浴比1：30，必要時添加負荷布。
A3．2 用常溫水漂洗2min，脫水。
A3．3 將A3．2程序重復3次。
A3．4 在不受陽光照射的影響下，掛干或平干，根據需要可在原料纖維適當的溫度下燙平。
