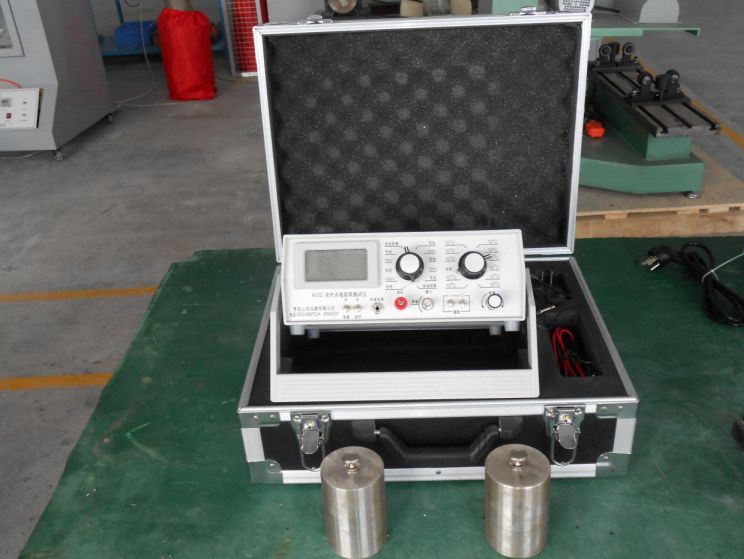

一、主要用途

本儀器專用于防靜電工程表面電阻的測量，可測量防靜電面料的點對點電阻、防靜電服的表面電阻率（電極需定制）等，可供防靜電產品生產廠、標準計量部門以及軍工、科研等單位使用。

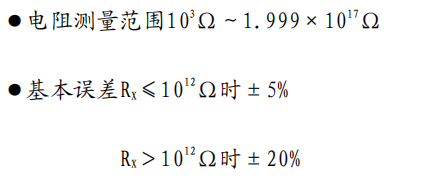

五、功能介紹

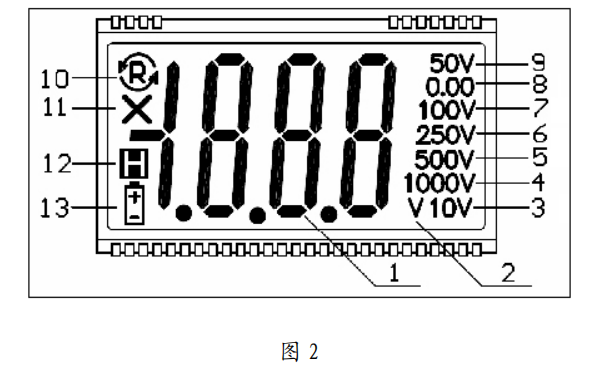

●面板功能介紹

其中

（1）測量結果顯示

（2）B：電池測量；V:電壓值單位

（3）輸出測量電壓 10V

（4）輸出測量電壓 1000V

（5）輸出測量電壓 500V

（6）輸出測量電壓 250V

（7）輸出測量電壓 100V

（8）校零指示

（9）輸出測量電壓 50V

（10）量程錯誤指示，逆時針轉倍率開關

（11）量程錯誤指示，測量結果無效

（12）讀數保持符號

（13）電池電壓過低告警顯示

●表面電阻測量

六、準備工作

（1）安裝電池

打開機殼后蓋，按后蓋上指示的方向裝入 R20 1 號電池 8 節，可用普通的 1.5V 堿性電池、鋅錳電池，也可用 1.2V 的可充電電池，推薦使用不易漏液的鐵殼電池。

（2）電源電壓檢查

將高壓（校零）選擇開關撥至“電池”位臵，顯示屏上出現“B(V)”字符，顯示數值為電池的電壓值，如顯示屏上出現電池符號（13），表示電池電壓過低，必須及時更換。


七、操作步驟

在開始操作前，儀器電源應處于關閉位臵，在前一次測量結束后，應經過 30 秒左右的內部放電時間，以確保操作人員免受高壓電擊。

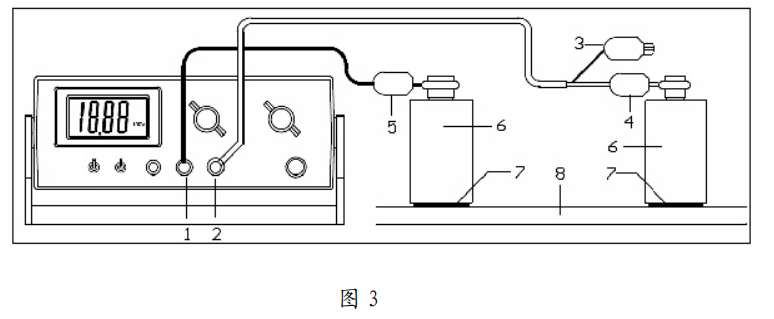

1、按照圖 3，將儀器的高壓輸出端與測量輸入端分別與兩個電極相連接（屏蔽端空臵不用），將導電橡膠按標準要求相隔一定距離臵于被測試樣表面，電極放在導電橡膠上。

注意：測量過程中人體不得接觸電極的金屬面！日常注意保證導電橡膠和電極的表面清潔平整，如有臟污，切忌利器擦刮，可以用普通封箱膠帶將表面的臟物粘去。

在環境干擾嚴重的地方測量以上的電阻時，可以配合選用濾波器

1、濾波器2開關，使儀器讀數保持穩定。濾波器2的作用比濾波器1稍強，如果兩個開關同時打開（向上）則濾波功能最強。在一般的情況下，濾波器1、濾波器2開關宜放在關（向下）的位臵，使儀器具有較快的響應速度。
6、校零——確認高壓（校零）選擇開關已撥至100V上方的“放電校零”檔位，調節校零旋鈕（8）使儀器示值為.000。

7、打開定時開關。

8、100V 測試電壓所需要的充電時間非常短。快速將高壓（校零）選擇開關撥至 100V，測試電壓施加在被測對象上，電阻測量開始，并開始計時。15 秒后，顯示屏左側中下方顯示“H”字符，同時示值自動被鎖定。
注意觀察儀器示值，如果顯示屏出現“1—”（單獨一個“1”字后面沒讀數）說明儀器量程過小。逐步將倍率（量程）開關按順時針方向旋轉，當儀器出現讀數后應立即停止轉動。通常，儀器示值應在 100 個字至 1999個字之間（忽略小數點），如果示值小于 100 個字，可以將倍率（量程）開關按逆時針方向旋轉一檔，以求得最佳的準確度與分辨力。如果顯示屏上出現“×”符號，說明儀器處于量程過大狀態，應迅速將倍率（量程）開關逆時針方向旋轉，如在最低倍率檔仍出現“×”符號，說明被測器件短路，請迅速將開關撥至“放電校零”檔位，斷開電阻測量回路。注意：出現“×”符號時，儀器讀數無效。儀器輸入端受到過電流的沖擊，零位可能暫時偏移，通常放臵一段時間可以自行恢復。
被測對象的絕緣電阻=儀器示值×倍率

9、記錄此值。將開關撥至“放電校零”檔位，此時測量電壓被斷開，并接通了放電回路，經過 15 秒左右，被測器件充分放電后，操作人員方可接觸高壓端與測量端。

10、間隔3～5分鐘，待被測試試樣上殘余的電荷充分釋放后移動電極，重復以上步驟，進行下一組數據的測量。

11、全部測試完成后，關閉電源開關，關閉定時開關，關閉濾波1、濾波2開關；將高壓（校零）選擇開關撥至100V上方的“放電校零”檔位；倍率（量程）開關臵于最低檔位；整理并妥善放臵測試樣夾、電源線、電極和導電橡膠。


八、注意事項

1、內臵電池和外接電源供電，只能選擇其中一種供電方式。

2、輸出 100V 電壓為標準要求，其他輸出電壓用戶可根據實際情況自由選擇。

3、儀器不用時請放臵在干燥通風的場所。

4、長期不用時，請將電池從電池盒中取出，以免電池漏液腐蝕儀器。

5、非專業維修人員不得打開儀器機蓋，以防止受到機內高壓的電擊。隨意打開機蓋自行拆裝、變動儀器內部的元器件有可能失去儀器的保修資格或增加返修費用。嚴禁用鹽酸、焊膏等有腐蝕性的助焊劑焊接測量導線、接插件或儀器內部元件，以免造成不可修復的漏電故障。
