垂直法織物折皺彈性測試
發布時間：2019-03-21 20:58
1、儀器結構與基本原理

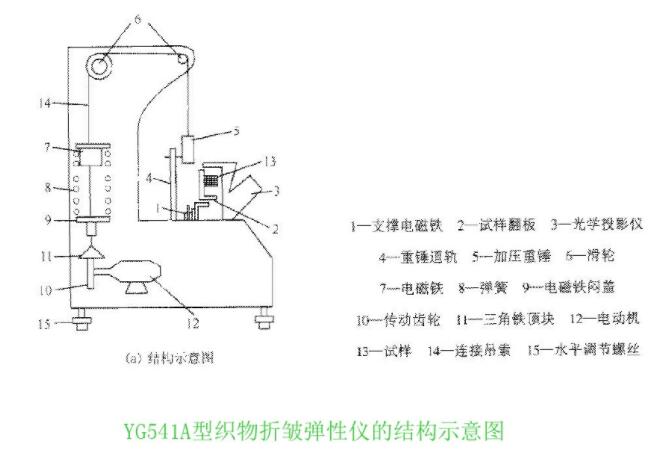

YG541型織物折皺彈性儀的結構如下圖所示。
該儀器是由電子音片鐘、光電轉換器發出脈沖信號，來控制實驗全過程的。
程序分配由步進選線器擔任，脈沖信號發生一次，驅動步進選線器前進一步。一遍走26步，共走2遍，計52步來完成全部過程。

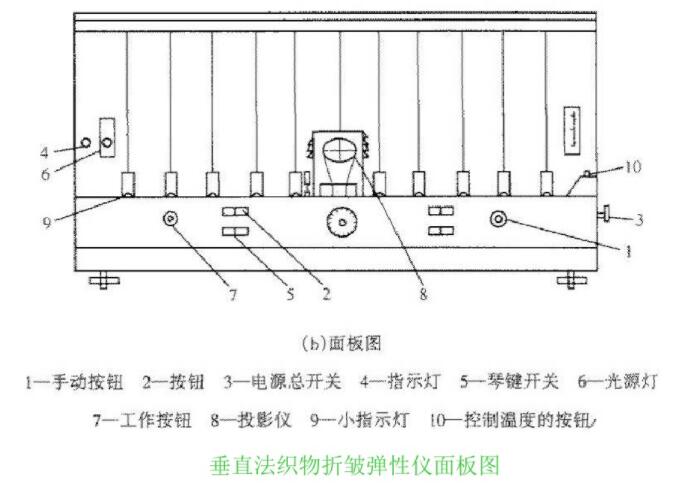

織物折皺彈性儀的面板圖如下圖所示，當撳琴鍵開關時，光源燈亮，電子音片鐘每隔15S發生一個脈沖信號，使步進選線器發生作用以控制相應的繼電器來完成52步順序。再撳工作按鈕時，工作指示燈亮。
當?shù)谝粋�脈沖信號到來時，電動機開始順轉，通過變速齒輪箱，傳動鏈輪等，帶動三角形頂塊自左向右作橫向等速移動，每擱15s頂起一塊電磁悶蓋，彈簧被逐漸壓縮，直到被電磁鐵吸住為止。
再通過連接吊索和滑輪，使10個加壓重錘依次壓在試樣翻板上，達到對試樣自動加壓的目的。當?shù)?0只重錘加壓動作完成后，電動機自動反轉，傳動鏈輪將三角形頂塊自右向左移。
當三角頂塊恢復原出時，電動機自停，加壓一定時間后，投影儀的燈自動亮，電磁鐵每擱15s自動斷電，電磁鐵悶蓋彈回原來位置，加壓重錘依次提起，使試樣翻板釋重，用光學投影儀就可依次測量織物的彈性恢復角。
在儀器面板圖中手動按鈕是代替光信號的，如果在操作過程中遇到問題,打亂了程序，可撳手動按鈕，直到完成程序?yàn)橹梗缓笤僦匦麻_始做實驗。
按鈕2是控制定時的，該儀器一般控制加壓時間為5min,如果要增加加壓時間，一般可延長加壓時間5min。
按鈕10是控制溫度的，在測試濕折皺彈性時使用。
2、操作步驟
A、開啟總電源開關，儀器左側指示燈亮，試樣翻板推倒貼在小電磁鐵上，此時翻板處在水平位置。
B、將剪好的試樣，接五經五緯的順序，夾在試樣翻板刻度線的位置上，并用手柄將試樣沿折痕，蓋上有機玻璃壓板。
C、撳工作按鈕，經一段時間，電動機啟動。此時10只重錘每隔15s接順序壓在每只試樣翻板上(加壓重錘的重量為500g)。
D、加壓時間5min即將到達時，儀器發出響聲報警，做好測量彈性回復角的準備。
E、時間一到，投影儀燈亮，試樣翻板依次自動釋重抬起，此時迅速將投影儀移至第一只翻板位置上，依次測量10只試樣的急彈性回復角，讀數一定要待相應的小指示燈亮?xí)r才能記錄。
F、再過5min后，按同樣的方法測量織物的緩彈性回復角。用經向與緯向平均回復角之和來代表該樣品的總折皺性指標，當儀器左側指示燈亮?xí)r，說明第一次實驗完成。
3、注意事項
該儀器電源采用三相四線制，故相序不能接反，如接反可對換任意兩相相序，使電動機順轉。
儀器在正常運轉中，不能隨便撳“手動”按鈕，以免破壞程序控制。
儀器在測試過程中，如發停電或故障而引起程序破壞時，應先撳裝在機殼上的按鈕，使電動機回復至原來位置后，再撳手動按鈕，使步進選線器至原始狀態，直至指示燈亮(裝在機殼上) ，再重新開始工作。
在加壓時，投影儀不能停留在第一只試樣翻板前，以免在釋重時影響有機玻璃壓板下落。
